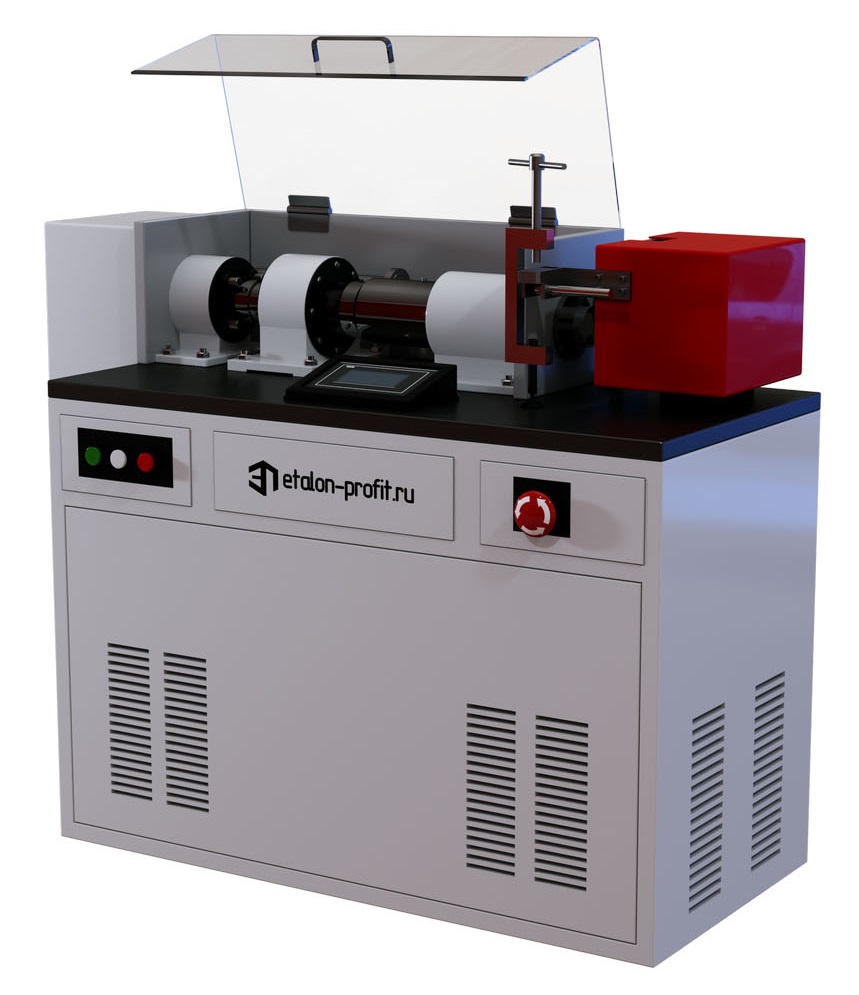

Испытательные машины на трение и износ серии ИИ 5018
Оставить заявкуНапольная универсальная установка для испытаний материалов на стойкость к трению
- Описание
- Дополнительная информация
Испытательная машина ИИ-5018 предназначена для механических лабораторных испытаний металлов и сплавов, жестких конструкционных пластмасс, композитов, керамики на трение и износ. Машина трения ИИ-5018 применяется в лабораториях триботехнических центров и служит для абразивных испытаний смазочных, антифрикционных и фрикционных материалов. В ходе испытаний материалов определяется их способность сопротивляться истираемости. Образцы для испытаний представляют собой пару трения. Испытания пары трения проводят по определенной схеме нагружения в сухом состоянии или с использованием смазки (гидравлическое масло, моторное масло, трансмиссонное масло). Во втором случае применяют специальную защитную испытательную камеру. Трибометр ИИ-5018 реализует различные технологические схемы механических испытаний материалов за счет набора сменных приспособлений.
Схемы технологических испытаний трибометра:
- диск – диск (при различных коэффициентах скольжения, при чистом качении, при одном неподвижном диске);
- диск – колодка (моделирование тормозной пары);
- вал – втулка.
Зачем проводят испытания на трение и износ?
Трение - это из важнейших факторов, снижающих срок службы деталей, механизмов, машин, сооружений. В результате фрикционного поверхностного сопротивления сопряженные элементы деформируются, а их эксплуатационные свойства ухудшаются. С целью определения особенностей взаимодействия конкретных деталей проводят испытания на трение и износ.
Машина трения ИИ-5018 - это электромеханическая испытательная установка, служащая для изучения внешнего трения образцов, определения их износостойкости и ресурса, прогнозирования поведения контактной пары в реальных условиях. Это позволяет определить надежность и срок службы механических сопряженных узлов в процессе эксплуатации. В том числе дает возможность подобрать оптимальное сочетание конструкционных материалов для производства деталей.
Конструкция и система управления машины трения ИИ-5018. Машина трения состоит из испытательной установки, включающей станину, электропривод, заднюю и переднюю стойки, механизм нагружения, каретку, датчики силы и момента, специальной камеры, защитных и декоративных ограждений, виброопор, микропроцессорной системы управления, электрических защитных и коммутирующих элементов. Задняя стойка состоит из корпуса и сменного шпинделя. Передняя стойка смонтирована в сварном корпусе и служит для передачи движения на образцы. Механизм нагружения служит для регулирования силы прижима образцов. Каретка используется для испытаний по схемам диск-диск, диск-колодка, диск-неподвижный диск. Испытательная камера позволяет проводить испытания образцов в жидкой среде или при повышенных нагрузках. Система управления испытательной установки трения состоит из контроллеров и пульта оператора. Обеспечивает нормальную работу машины в заданных технологических режимах, защиту машины от перегрузок по силе и моменту, фиксирует данные и параметры по окончании испытаний. Может содержать дополнительный канал термоуправления для измерений температуры в зоне контакта испытываемой пары трения.
| ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Диапазон измерений нагрузок, Н (кгс) |
От 50 до 5000 (от 5 до 500) |
| Диапазон измерений момента трения, Нм | От 0,5 до 20 |
| Диапазон измерений частоты вращения образца, об/мин | От 0,1 до 2000 |
| Пределы допускаемой погрешности измерений момента трения, % | ±1 |
| Пределы допускаемой погрешности измерений нагрузки на образце, % | ±1 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения образца, % |
±1 |
|
Испытательная среда |
масло / вода / суспензии / абразивные жидкости |
|
Схемы испытаний |
диск-диск / диск-колодка / вал-втулка |
| Общая потребляемая мощность, кВт, не более | 4,6 |
| Габаритные размеры, мм, не более | Ширина 1120 / Длина 720 / Высота 1300 |
| Масса машины, кг, не более | 560 |
| Параметры электросети | Напряжение: 400 В ±10 % Частота: 50 Гц ±1 Гц |
| Условия эксплуатации |
Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
|
Купить установку ИИ5018 для испытаний материалов на трение и износ от известного Производителя из Иваново! Фирма Эталон-Профит проектирует, разрабатывает и производит испытательные трибометры, оснастку для различных схем нагружения и технологических испытаний! После выпуска из производства машины трения ИИ5018 проходят выходной контроль на соответствие внешнего вида, технических и метрологических параметров. По запросу Клиента выполняется калибровка или аттестация машины трения ИИ5018. На испытательную установку выдается свидетельство о калибровке или аттестации. Машины трения от фирмы Эталон-Профит современные, эстетичные, функциональные и надежные! Они станут отличным дополнением для нужд ваших испытательных лабораторий, позволят проводить качественные испытания материалов, подарят комфорт и безопасность эксплуатации данной установки трения.
|
КОМПЛЕКТ ПОСТАВКИ:
- машина для испытаний на трение и износ;
- виброопоры;
- оснастка для испытаний по схемам диск-диск, диск-колодка, диск-неподвижный диск;
- пульт оператора и программное обеспечение для испытаний;
- комплект технической и эксплуатационной документации;
- оригинал свидетельства о калибровке.
СЕРВИСНЫЕ УСЛУГИ:
- доставка испытательной машины трения до Клиента;
- проведение пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими;
- модернизация и обновление программного обеспечения.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по согласованию с Заказчиком):
- дополнительные датчики момента;
- дополнительные датчики силы;
- камера для испытаний в жидкой среде;
- дополнительная испытательная оснастка;
- запасные принадлежности и комплектующие;
- фирменный стол Эталон-Профит;
- офисный стул.
