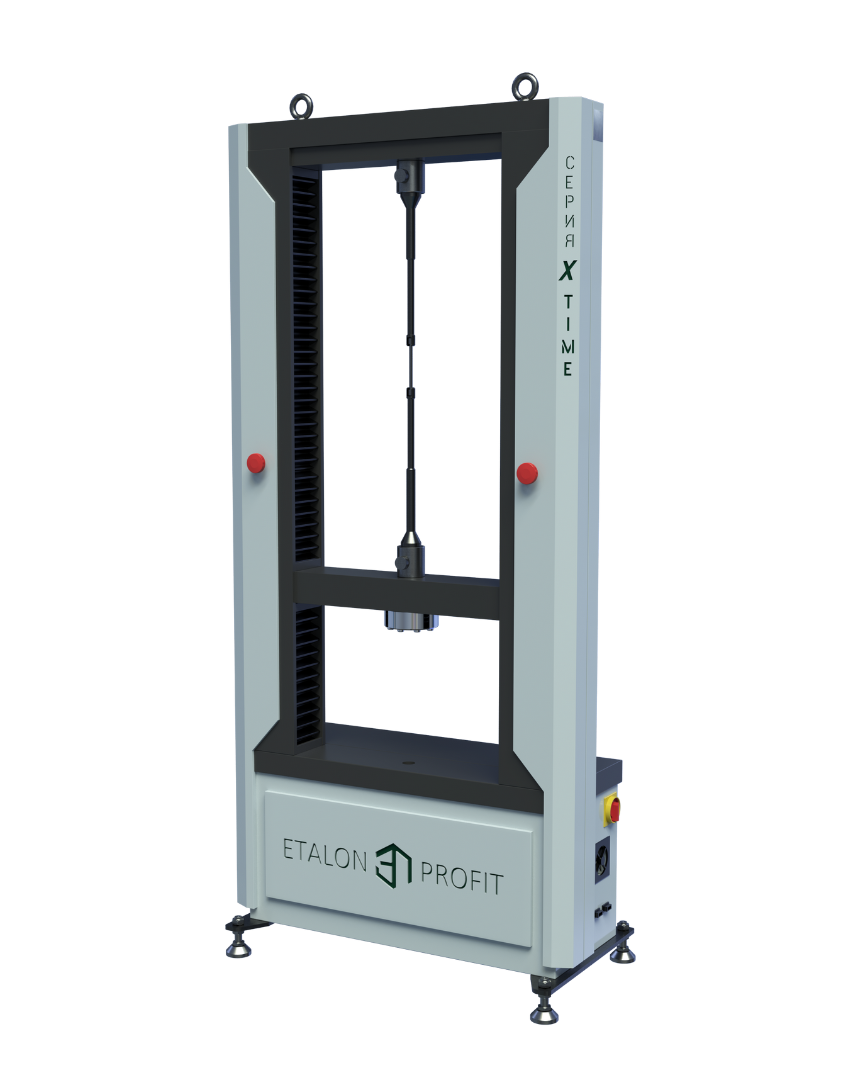

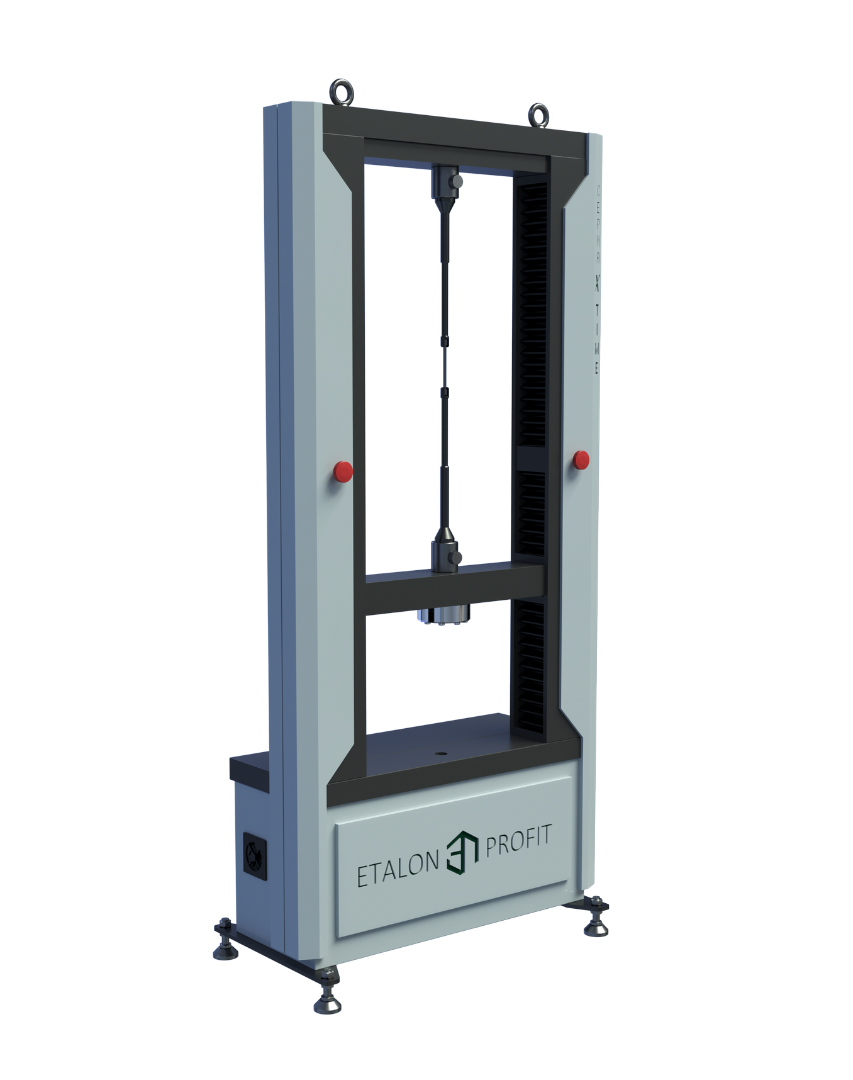

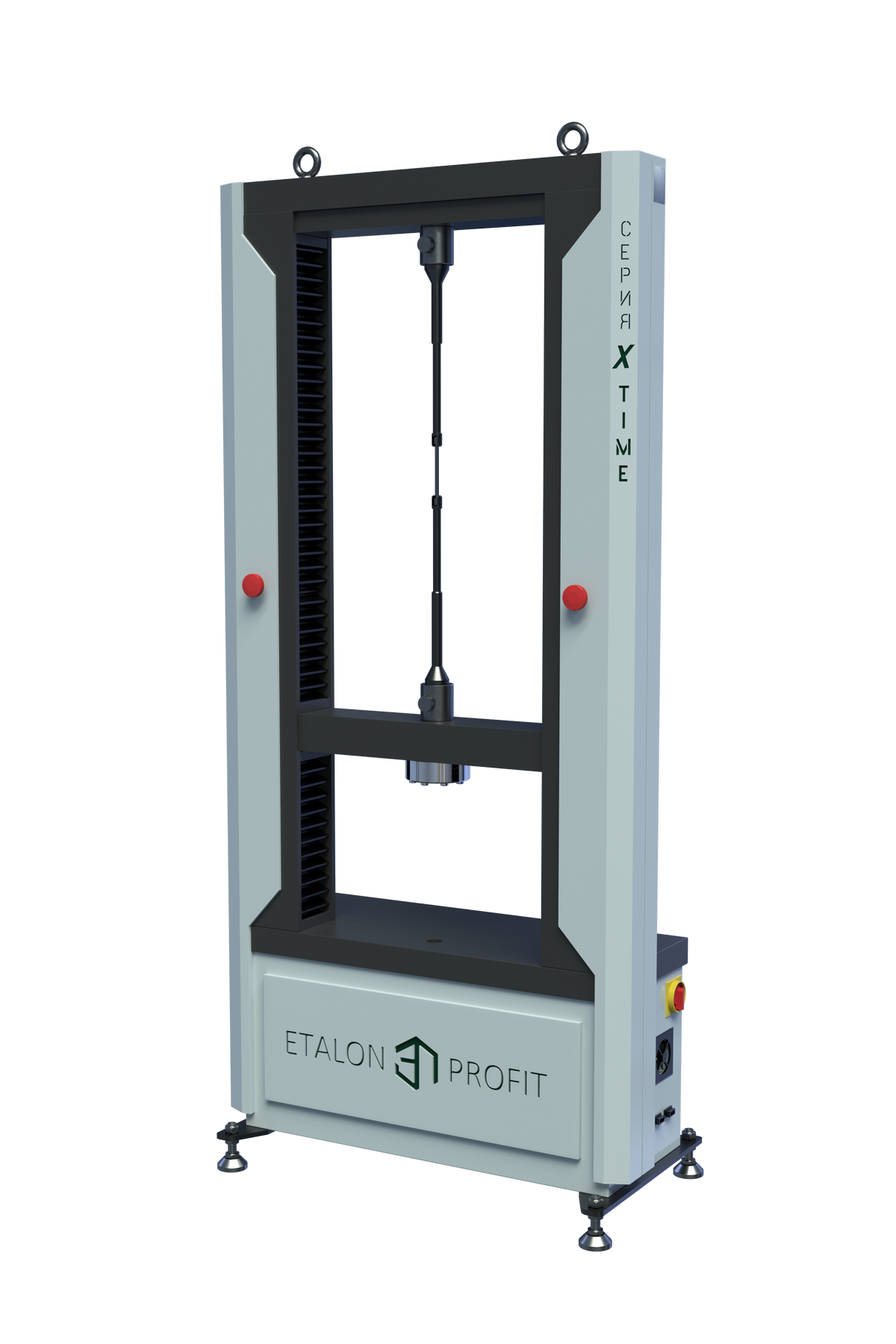

Машины на длительную прочность и ползучесть с электромеханическим нагружением X-TIME М-B.X.Y.D
Оставить заявкуИспытательные машины для тестирования металлов на долговечность
- Описание
- Дополнительная информация
Машины испытательные X-TIME служат для проведения механических испытаний металлов и сплавов, пластмасс на длительную прочность и ползучесть при растяжении и сжатии в условиях приложения постоянной статической силы и температуры, в том числе для испытаний на релаксацию напряжений при постоянной суммарной деформации образца. Машины длительной прочности, ползучести и релаксации X-TIME соответствуют ГОСТ 28845-90 - машины для испытания материалов на ползучесть, длительную прочность и релаксацию. Общие технические требования.
Машины для испытаний конструкционных материалов на ползучесть, длительную прочность и релаксацию с сервоприводом нагружения конструктивно похожи на разрывные или универсальные машины для испытаний материалов на прочность. Нагрузка задается с помощью сервопривода, шарико-винтовой пары и контролируется датчиком силы. Испытания на длительную прочность и ползучесть проводятся при постоянной нагрузке и температуре. Испытания на релаксацию напряжений проводятся при постоянной скорости деформирования образца. Модификации машин с электромеханическим нагружением отличаются диапазонами воспроизведения силы, допускаемой погрешностью измерений силы, системами задания температуры, измерителями деформаций для контроля удлинений образцов.
Обозначение машин на длительную прочность и ползучесть X-TIME A-B.X.Y.D
- X-TIME – аббревиатура Производителя;
- параметр А – способ нагружения (М – электромеханическое нагружение с датчиком силы);
- параметр B – дополнительный канал непосредственного грузового нагружения (при отсутствии не указывается);
- параметр X – верхний предел измерений силы, кН;
- параметр Y – пределы допускаемой относительной погрешности воспроизведения силы (0,5%; 1%; 2%);
- параметр D – класс точности измерителя перемещений (деформаций) образца (0,5; 1,0; 2,0) (при отсутствии не указывается).
Особенности машин X-TIME с электромеханическим прямым нагружением
- задание нагрузки на образце с помощью сервопривода нагружения, шарико-винтовой пары и подвижной траверсы;
- светодиодные лампы (наличие сети, заданная температура, авария);
- система управления машиной, пульт оператора;
- возможность дооснащения каналом непосредственного грузового нагружения;
- возможность подключения блока бесперебойного питания при отключении электроэнергии (время автономной работы машины зависит от мощности источника бесперебойного питания);
- возможность оснащения машины системами нагрева и охлаждения;
- возможность оснащения машины экстензометрами для испытаний на ползучесть, релаксацию;
- возможность подключения компьютера, ноутбука с программным обеспечением для сбора и обработки данных испыаний.
МЕТОДЫ И СПОСОБЫ ИСПЫТАНИЙ МАТЕРИАЛОВ НА ДЛИТЕЛЬНУЮ ПРОЧНОСТЬ И ПОЛЗУЧЕСТЬ
|
ГОСТ 10145-81. Металлы. Метод испытания на длительную прочность |
ГОСТ 3248-81. Металлы. Метод испытания на ползучесть |
ГОСТ 18197-2014. Пластмассы. Метод определения ползучести при растяжении |
ГОСТ 26007-83. Метод испытания на релаксацию напряжений |
|
Определение времени до разрушения образцов из металлов при заданной силе и температуре |
Определение предела и деформации ползучести образцов из металлов при заданной силе и температуре |
Определение предела и деформации ползучести образцов из пластмасс при заданной силе и температуре |
Определение изменений напряжений в образцах из металлов и сплавов при постоянстве суммарной деформации и температуры |
Сферы применения машин ползучести и длительной прочности X-TIME
Машины для испытаний на ползучесть, релаксацию и длительную прочность применяются преимущественно в испытательных лабораториях, занимающихся изучением физико-механических свойств и характеристик конструкционных материалов.
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||
| Основные параметры | Модификации машины X-TIME М-B.X.Y.D | |
|
X-TIME М.X.Y.D |
X-TIME B.X.Y.D |
|
| 1Нижний предел измерений силы, кН | 0,00001 | 0,005 |
| Верхний предел измерений силы (параметр X), кН | 5 / 10 / 20 / 30 / 50 / 100 / 150 / 200 / 300 | 0,5 |
| Пределы допускаемой погрешности задания силы (параметр Y), % | ±0.5 / ±1 / ±2 | |
| Режим работы | Растяжение / Сжатие | |
| Количество зон для испытаний | 2 | |
| 2Диапазон воспроизведения температуры, °С | от -100 до +1200 | |
| 2Пределы допускаемой погрешности воспроизведения температуры, °С |
±1 в диапазоне от -100 до +600 ±1,8 в диапазоне от +600 до +1200 |
|
| Линейная скорость перемещения подвижной траверсы, мм/мин |
от 0,0025 до 250 |
|
| 3Диапазон измерений деформаций, мм |
от 0,001 до 1000 |
|
| 3Пределы допускаемой погрешности измерений перемещений (параметр D), не более |
Класс точности 0,5: от 0,001 до 300 мкм ±1,4 мкм / свыше 300 мкм ±0,47% Класс точности 1: от 0,001 до 300 мкм ±2,8 мкм / свыше 300 мкм ±0,94% Класс точности 2: от 0,001 до 300 мкм ±5,6 мкм / свыше 300 мкм ±1,88% |
|
| Цена единицы наименьшего разряда при измерении деформации, мм |
0,001 |
|
| Цена единицы наименьшего разряда при измерении силы, Н |
0,00001 для датчиков силы от 0,001 до 0,01 кН 0,0001 для датчиков силы от 0,01 до 0,1 кН 0,001 для датчиков силы от 0,1 до 1 кН 0,01 для датчиков силы от 1 до 10 кН 0,1 для датчиков силы от 10 до 100 кН 1 для датчика силы от 100 до 1000 кН |
|
| Цена единицы наименьшего разряда при измерении температуры, ℃ |
0,1 |
|
| 4Габаритные размеры, мм, не более |
Машины от 5 до 100 кН: Ширина 964 / Длина 585 / Высота 2043 (с опорами и рым-болтом) Ширина 974 / Длина 580 / Высота 1937 (без опор и рым-болта)
Машины от 150 до 300 кН: Ширина 1190 / Длина 770 / Высота 2600 (с рым-болтом) Ширина 1190 / Длина 770 / Высота 2550 (без рым-болта) |
|
| 5Масса, кг, не более |
Машины от 5 до 100 кН: 650 Машины от 150 до 300 кН: 2000 |
|
| Параметры электросети |
Напряжение: 400 В ±10% Частота: 50 Гц ±1 Гц |
|
| Условия эксплуатации |
Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
|
1По согласованию с Клиентом может быть изменен нижний предел воспроизведения силы. Нижний предел воспроизведения силы зависит от номиналов установленных датчиков силы. Конкретное значение характеристики указывается в индивидуальных паспортах машин.
2Диапазон воспроизведения температуры зависит от типа системы температурных испытаний. Значение диапазона воспроизведения температуры указывается в индивидуальных паспортах машин.
3Диапазон измерений деформации зависит от типа установленного экстензометра. Значение диапазона измерений деформации, класса точности экстензометра указывается в индивидуальных паспортах машин.
4По согласованию с Клиентом габаритные размеры машин могут отличаться от значений в таблице, не превышая максимальных значений, указанных в документе Описание типа.
5По согласованию с Клиентом масса машин может отличаться от значений в таблице, не превышая максимальных значений, указанных в документе Описание типа.
|
Купить испытательную машину X-TIME на длительную прочность и ползучесть у ивановского производителя испытательного оборудования! Недорого! В наличии и под заказ! Машины для испытаний металлов, пластмассы и композитов на длительную прочность и ползучесть внесены в госреестр средств измерений, поставляются со свидетельством о первичной поверке. Модификации испытательных машин на длительную прочность с электромеханическим нагружением от компании Эталон-Профит позволяют проводить испытания на растяжение и сжатие. Использование экстензометров обеспечивает измерение деформации образцов и испытания материалов на ползучесть и релаксацию напряжений. Использование криокамер и термокамер позволяет проводить испытания металлов, пластмассы и композитов на длительную прочность и ползучесть в условиях пониженных и повышенных температур.
|
КОМПЛЕКТ ПОСТАВКИ:
- машина испытательная на длительную прочность и ползучесть Х-TIME утвержденной модификации;
- комплект опор (за исключением машин от 150 до 300 кН);
- пульт оператора;
- комплект технической и эксплуатационной документации;
- копии сертификатов и свидетельств;
- оригинал свидетельства о первичной поверке на машину;
- оригинал свидетельства о первичной аттестации на систему температурных испытаний (по заказу).
СЕРВИСНЫЕ УСЛУГИ:
- доставка машины до Клиента;
- проведение пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими;
- модернизация и обновление программного обеспечения.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по согласованию с Клиентом):
- приспособления и захваты для испытаний на длительную прочность и ползучесть;
- подвеска для грузов;
- дополнительные грузы;
- дополнительные датчики силы;
- экстензометры для измерений ползучести;
- системы температурных испытаний;
- программно-технический комплекс (ПТК) с программой;
- источник бесперебойного питания;
- дополнительные и запасные принадлежности;
- фирменный стол Эталон-Профит;
- офисный стул.
