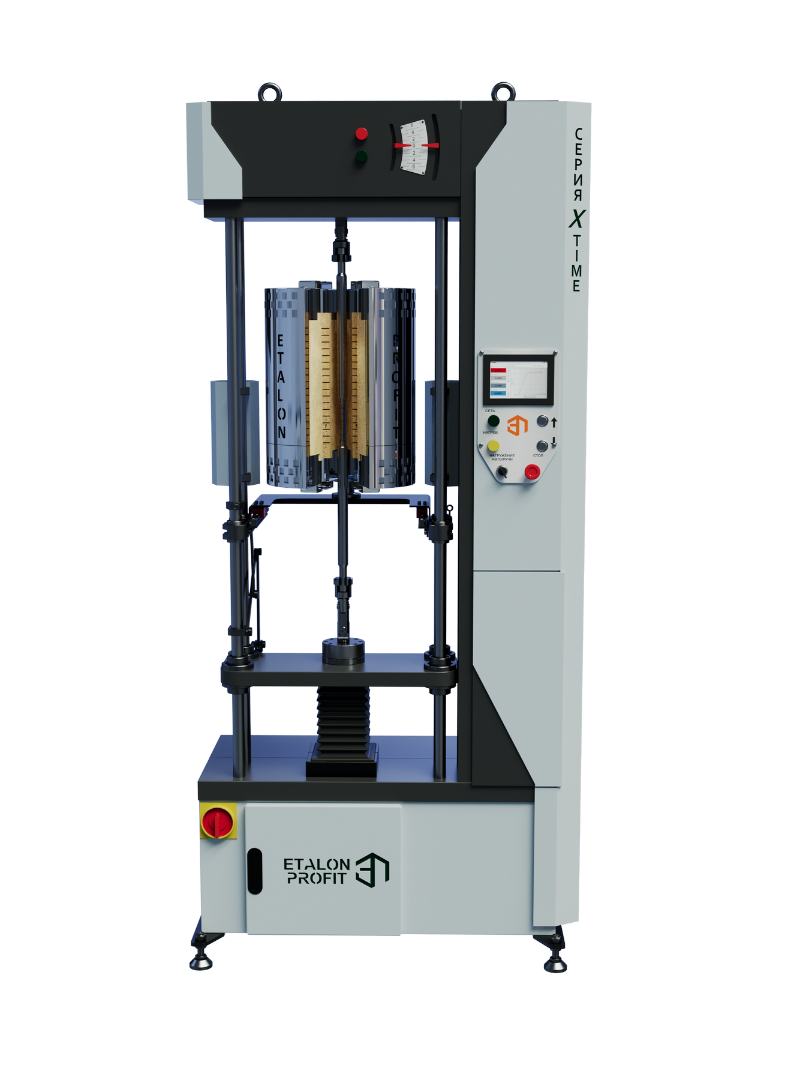

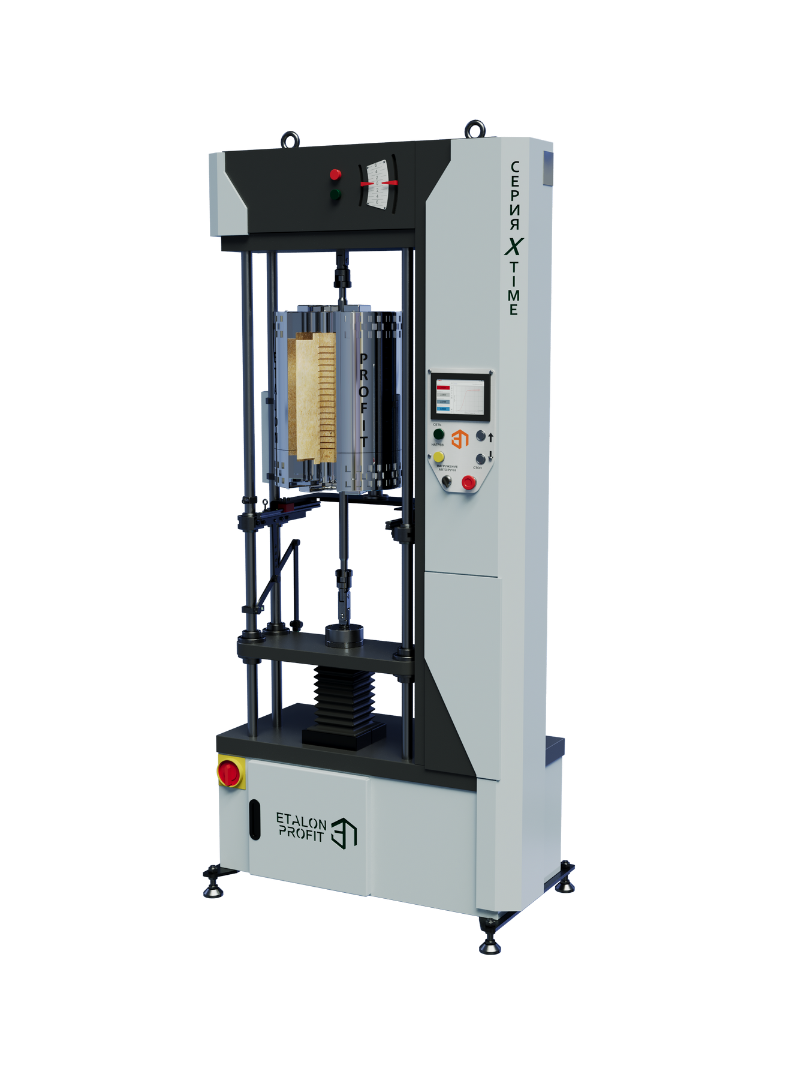

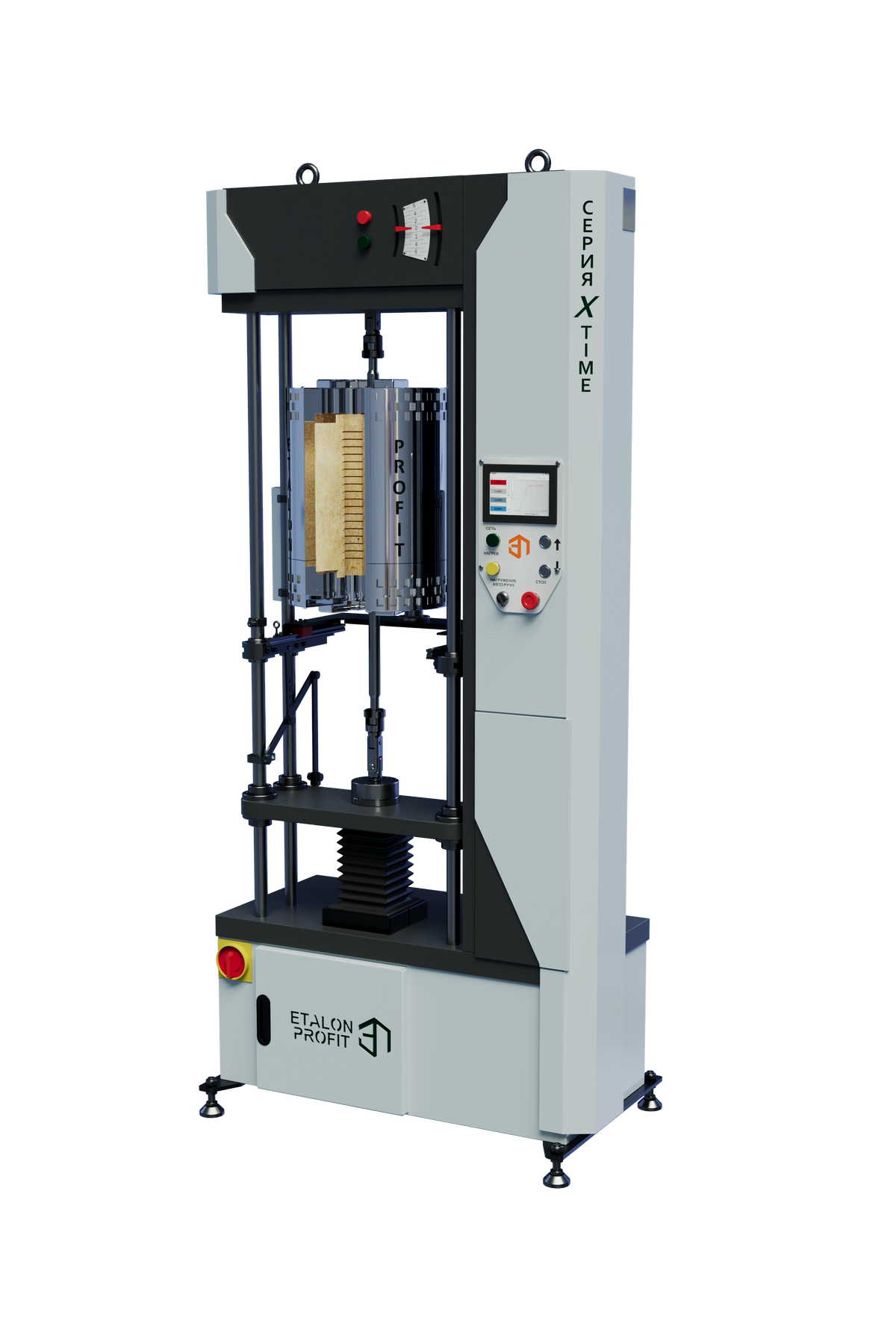

Машины на длительную прочность и ползучесть с грузовым и пружинным рычажным нагружением X-TIME G/GF/P-B.X.Y.D
Оставить заявкуИспытательное оборудование для тестирования резьбовых образцов на ползучесть
- Описание
- Дополнительная информация
Электромеханические испытательные машины серии X-TIME предназначены для статических испытаний металлов, композитов, пластмасс на длительную прочность и ползучесть при растяжении и постоянных значениях нагрузки и температуры. Машины длительной прочности выпускаются в соответствии с требованиями государственного стандарта ГОСТ 28845-90 «Машины для испытания материалов на ползучесть, длительную прочность и релаксацию. Общие технические требования».
.png)
Данные модификации машин для испытаний конструкционных материалов на ползучесть и длительную прочность являются напольными, обеспечивают грузовой и пружинный способы задания нагрузки на образце с помощью нормированных грузов или пружин через рычажную систему. Модификации машин отличаются нижним и верхним пределами воспроизведения силы, допускаемой погрешностью воспроизведения силы, типами систем температурных испытаний для задания пониженных и повышенных температур, типами экстензометров для измерений деформаций испытываемых образцов при испытаниях на ползучесть.
Обозначение машин на длительную прочность и ползучесть X-TIME A-B.X.Y.D
- X-TIME – аббревиатура Производителя;
- параметр А – способ нагружения (G – грузовое рычажное нагружение, GF – грузовое рычажное нагружение с датчиком силы, P – пружинное рычажное нагружение с датчиком силы);
- параметр B – дополнительный канал непосредственного грузового нагружения (при отсутствии не указывается);
- параметр X – верхний предел измерений силы, кН;
- параметр Y – пределы допускаемой относительной погрешности воспроизведения силы (0,5%; 1%; 2%);
- параметр D – класс точности измерителя перемещений (деформаций) образца (0,5; 1,0; 2,0) (при отсутствии не указывается).
Особенности машин X-TIME с рычажным грузовым и пружинным нагружением
- задание нагрузки на образце с помощью нормированных грузов или пружины и рычажной системы;
- система отслеживания положения рычажной системы с помощью электронных датчиков и механического узла;
- световая система индикации состояний машины (наличие сети, выход на заданную температуру, положение рычажной системы, авария);
- возможность подключения маховика для аварийного разгружения машины;
- микропроцессорная система управления машиной и испытаниями, пульт оператора;
- возможность расширения силового диапазона машины за счет включения системы прямого грузового нагружения;
- возможность подключения блока бесперебойного питания для продолжения работы машины или аварийного разгружения при отключении электроэнергии (зависит от мощности источника бесперебойного питания);
- возможность оснащения различными типами систем температурных испытаний в зависимости от требований по рабочему температурному диапазону;
- возможность установки экстензометра для измерений деформаций при испытаниях на ползучесть;
- возможность подключения персонального компьютера или ноутбука с программным обеспечением.
МЕТОДЫ И СПОСОБЫ ИСПЫТАНИЙ МАТЕРИАЛОВ НА ДЛИТЕЛЬНУЮ ПРОЧНОСТЬ И ПОЛЗУЧЕСТЬ
|
ГОСТ 10145-81 Металлы. Метод испытания на длительную прочность |
ГОСТ 3248-81 Металлы. Метод испытания на ползучесть |
ГОСТ 18197-2014 Пластмассы. Метод определения ползучести при растяжении |
|
Определение времени до разрушения образцов из металлов при заданной силе и температуре |
Определение предела и деформации ползучести образцов из металлов при заданной силе и температуре |
Определение предела и деформации ползучести образцов из пластмасс при заданной силе и температуре |
Сферы применения машин ползучести и длительной прочности X-TIME
Машины для испытаний на ползучесть и длительную прочность применяются в лабораториях разрушающего и неразрушающего контроля при исследованиях упругопластических и физико-механических свойств металлов и пластмасс. Это испытательные лаборатории металлургических, машиностроительных, авиакосмических промышленных отраслей, научно-исследовательских институтов, центров сертификации и экспертизы, центров стандартизации и метрологии.
| ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||
| Основные параметры | Модификации машины X-TIME A-B.X.Y.D | |||
| X-TIME G.X.Y.D | X-TIME GF/P.X.Y.D | X-TIME B.X.Y.D | ||
|
1Нижний предел измерений силы, кН |
0,5 |
1 |
0,00001 |
0,005 |
|
2Верхний предел измерений силы (параметр X), кН |
10 / 20 / 30 / 50 |
100 |
10 / 20 / 30 / 50 / 100 |
0,5 |
|
Пределы допускаемой погрешности задания силы (параметр Y), % |
±0.5 / ±1 / ±2 |
|||
|
Режим работы |
Растяжение |
|||
|
Количество зон для испытаний |
1 |
|||
|
3Диапазон воспроизведения температуры, °С |
от -100 до +1200 |
|||
|
3Пределы допускаемой погрешности воспроизведения температуры, °С |
±1 в диапазоне от -100 до +600 ±1,8 в диапазоне от +600 до +1200 |
|||
|
Линейная скорость перемещения подвижной траверсы, мм/мин |
от 0,0025 до 250 |
|||
|
4Диапазон измерений деформаций, мм |
от 0,001 до 1000 |
|||
|
4Пределы допускаемой погрешности измерений перемещений (параметр D), не более |
Класс точности 0,5: от 0,001 до 300 мкм ±1,4 мкм / свыше 300 мкм ±0,47% Класс точности 1: от 0,001 до 300 мкм ±2,8 мкм / свыше 300 мкм ±0,94% Класс точности 2: от 0,001 до 300 мкм ±5,6 мкм / свыше 300 мкм ±1,88% |
|||
Цена единицы наименьшего разряда при измерении деформации, мм |
0,001 |
|||
|
Цена единицы наименьшего разряда при измерении силы, Н |
0,00001 для датчиков силы от 0,001 до 0,01 кН 0,0001 для датчиков силы от 0,01 до 0,1 кН 0,001 для датчиков силы от 0,1 до 1 кН 0,01 для датчиков силы от 1 до 10 кН 0,1 для датчиков силы от 10 до 100 кН 1 для датчика силы от 100 до 1000 кН |
|||
|
Цена единицы наименьшего разряда при измерении температуры, ℃ |
0,1 |
|||
|
5Габаритные размеры, мм, не более |
Ширина 974 / Длина 580 / Высота 2156 (с опорами) Ширина 974 / Длина 580 / Высота 2096 (без опор) |
|||
|
6Масса, кг, не более |
560 |
|||
|
Параметры электросети |
Напряжение: 400 В ±10% Частота: 50 Гц ±1 Гц |
|||
|
Условия эксплуатации |
Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
|||
1По согласованию с Клиентом может быть изменен нижний предел воспроизведения силы. Нижний предел воспроизведения силы модификаций машин с датчиками силы зависит от номиналов установленных датчиков силы. Конкретное значение характеристики указывается в индивидуальных паспортах машин.
2Верхний предел воспроизведения силы модификаций машин с грузовым нагружением может определяться набором грузов, входящих в комплект поставки машины. Конкретное значение характеристики указывается в индивидуальных паспортах машин.
3Диапазон воспроизведения температуры зависит от установленной системы температурных испытаний. Значение диапазона воспроизведения температуры указывается в индивидуальных паспортах машин.
4Диапазон измерений деформации зависит от установленного измерителя перемещений (деформаций) (экстензометра). Значение диапазона измерений деформации, класса точности экстензометра указывается в индивидуальных паспортах машин.
5По согласованию с Клиентом габаритные размеры машин могут отличаться от значений в таблице, не превышая максимальных значений, указанных в документе Описание типа.
6По согласованию с Клиентом масса машин может отличаться от значений в таблице, не превышая максимальных значений, указанных в документе Описание типа. Масса машин указана без учета массы грузов.
|
Купить испытательную машину на длительную прочность серии X-TIME в выгодной комплектации с грузовым рычажным или пружинным нагружением. Машины для испытаний металлов на ползучесть и длительную прочность от изготовителя! Оперативная проработка технического задания! Адекватные цены! Грамотное техническое консультирование!
|
КОМПЛЕКТ ПОСТАВКИ:
- машина испытательная на длительную прочность и ползучесть Х-TIME утвержденной модификации;
- комплект опор;
- пульт оператора;
- комплект технической и эксплуатационной документации;
- копии сертификатов и свидетельств;
- оригинал свидетельства о первичной поверке на машину;
- оригинал свидетельства о первичной аттестации на систему температурных испытаний (по заказу).
СЕРВИСНЫЕ УСЛУГИ:
- доставка машины до Клиента;
- проведение пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими;
- модернизация и обновление программного обеспечения.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по согласованию с Клиентом):
- приспособления и захваты для испытаний на длительную прочность и ползучесть;
- дополнительные датчики силы;
- подвеска для грузов;
- дополнительные грузы;
- экстензометры для измерений ползучести;
- системы температурных испытаний;
- программно-технический комплекс (ПТК) с программой;
- источник бесперебойного питания;
- дополнительные и запасные принадлежности;
- фирменный стол Эталон-Профит;
- офисный стул.
