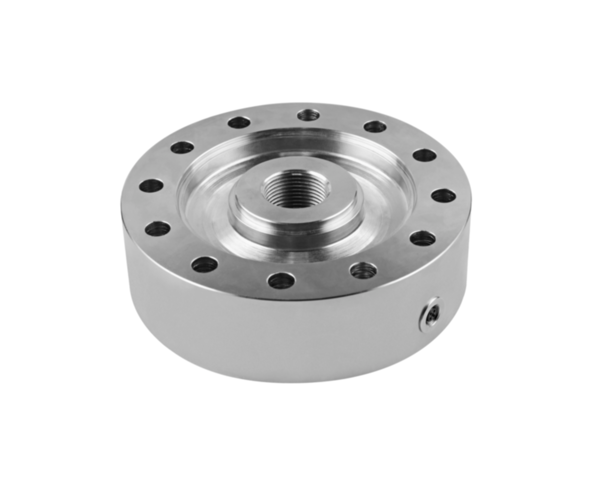

Тензометрические датчики силы плоские (мембранные), тип РК1
Оставить заявкуКруглые датчики силы для отслеживания изменений показателей силы
- Описание
- Дополнительная информация
Тензометрические датчики силы – важнейший компонент не только в составе испытательных и разрывных машин, но также при развертывании SCADA-систем или автоматизации технологических производственных процессов.
Принцип работы и назначение. Форма и физические размеры тензодатчиков зависят от места их установки, точности и максимальных значений измеряемой силы. Тензодатчики имеют форму круглой шайбы и состоят из кольцевого пружинного элемента, к которому с помощью клея приклеиваются тензорезисторы. Действующая на тензодатчик сила деформирует пружинный элемент и вызывает его деформацию, а тензорезисторы преобразуют эту деформацию в изменение сопротивления, которое можно зафиксировать и преобразовать в цифровое значение силы с помощью специального преобразователя или электронной схемы. Тензорезисторы образуют мостовую схему Уитстона, так что, если электрическое напряжение подается на датчик, это создает измеряемое электрическое напряжение, пропорциональное приложенной силе.
Четырехпроводная схема подключения. Красный (+Eп) / Черный (-Еп) / Зеленый (+Date) / Белый (-Date).

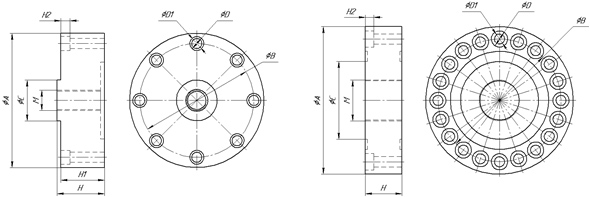

| ОСНОВНЫЕ ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ | |||||||||
| Номинальная сила, тонн | фА,мм | фВ,мм | фС,мм | М | Н,мм | Н1,мм | Н2, мм | фD,мм | фD1,мм |
| 0,02-1 | 74 | 63 | 24 | М16×1,5 | 34 | 30 | 7,2 | 8-ф11 | 8-ф7 |
| 1-5 | 105 | 89 | 32 | М16×1,5 | 37 | 34 | 7,2 | 8-ф11 | 8-ф7 |
| 10-20 | 120,6 | 101,8 | 39 | М32×1,5 | 53,5 | 41 | 10,5 | 8-ф14 | 8-ф9 |
| 30 | 141 | 116,8 | 50,4 | М40×1,5 | 57,5 | 50,8 | 11 | 8-ф18 | 8-ф11 |
| 40-80 | 208 | 174 | 95 | М64×1,5 | 70 | - | 15 | 16-ф20 | 8-ф13 |
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Чувствительность | 2,0±0,05 мВ/В |
| Нелинейность | ±0,03 % |
| Гистерезис | ±0,03 % |
| Общая ошибка | ±0,03 % |
| Температурный коэффициент чувствительности | ±0,03 %/гр.С |
| Ползучесть | ±0,03 %/мин |
| Входное сопротивление | 750±20 Ом |
| Выходное сопротивление | 700±5 Ом |
| Баланс нуля | ±1 % |
| Предельная нагрузка | 150 % |
| Сопротивление изоляции | 5000 МОм |
| Напряжение питания | 5…15 В |
| Температурный рабочий диапазон | -20…+80 гр.С |
КОМПЛЕКТ ПОСТАВКИ:
- датчик силы (круглое исполнение).
СЕРВИСНЫЕ УСЛУГИ:
- доставка до Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение расходными комплектующими.
