Тензометрические датчики силы S-образные (мембранные), тип РК2

Тензометрические датчики силы – важнейший компонент не только в составе испытательного оборудования (стенды на разрыв, стенды на кручение, ), но также при развертывании SCADA-систем или автоматизации технологических производственных процессов.

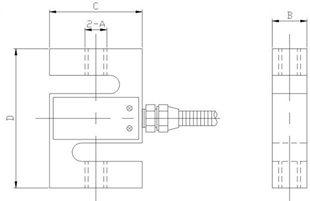

Принцип работы и назначение датчиков силы. Форма и физические размеры тензодатчиков зависят от места их установки, точности и максимальных значений измеряемой силы. В S-образном корпусе в герметичной камере размещен упругий элемент с наклеенными тензорезисторами. Сила, приложенная к тензодатчику, вызывает упругую деформацию контрольного элемента, расположенного в корпусе. Тензодатчик при этом позволяет измерить деформацию упругого элемента, на котором закреплены тензорезисторы, и преобразовать полученную величину деформации в значение силы. При деформации тензорезисторов, включенных по мостовой схеме, изменяется электрическое сопротивление, что вызывает дисбаланс мостовой схемы и появление электрического сигнала в диагонали моста, пропорционального значению силы.

Четырехпроводная схема подключения. Красный (+Eп) / Черный (-Еп) / Зеленый (+Date) / Белый (-Date).
