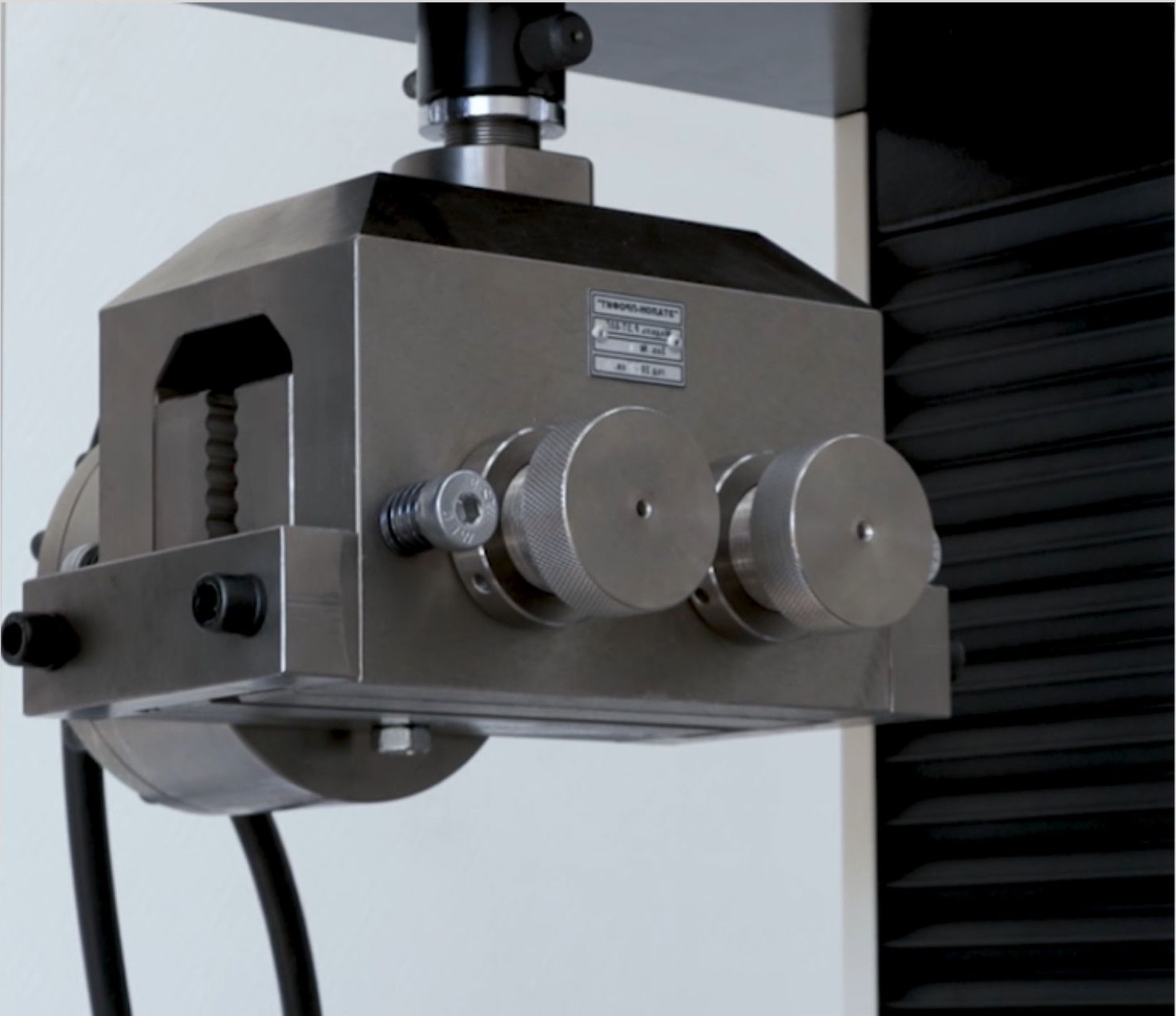

Захваты Р.ЗТ-Г тисочные гидравлические
Оставить заявкуТисочные гидравлические захваты для испытаний на растяжение
- Описание
- Дополнительная информация
Гидравлические универсальные тисочные захваты Р.ЗТ-Г предназначены для закрепления и удержания широких плоских образцов при
испытаниях статической растягивающей силой. В отличие от механических тисочных захватов обеспечивают максимальное давление
сжатия вкладышей и, следовательно, наилучшие показатели фиксации. В первую очередь, используются для зажима и испытаний ткани,
текстиля и геотекстиля на разрыв. Это структурные георешетки, геоматы, геомембраны, геоткани и геополотно, технические и
обрезиненные ткани. Благодаря свойству универсальности, зажимы также отлично зарекомендовали себя для испытаний ремней,
конвейерных лент, металлических листов и тонкого листового металла, композитов, пластиковых и резиновых лопаток, дерева.
Для оптимального проведения тестов важно корректно подбирать геометрическую форму рабочей поверхности вкладышей. Например,
гладкие, с зернистой насечкой, с волной.
Тисочные гидрозахваты могут использоваться для испытательных установок производства Эталон-Профит, для разрывных и испытательных машин других производителей.
Конструкция и особенности гидравлических тисочных захватов. Состоят из одинаковых цельнометаллических верхнего и нижнего зажимов, фиксаторов, ручного пульта управления, гидростанции и рукавов высокого давления. Гидростанция выполняет функцию регулирования давления гидравлической жидкости и силы поджатия вкладышей зажимов. Пульт обеспечивает функции закрытия / открытия зажимов.
Гидрозахваты Р.ЗТ-Г - универсальные, с односторонним закрытием, с возможностью симметричного и асимметричного (испытания на сдвиг) смыкания вкладышей. Оптимально подходят для производств и лабораторий с большим количеством проводимых тестов. Позволяют оперативно устанавливать образцы и извлекать разрушенные части после испытаний.
Преимущества тисочных захватов с гидравлической системой управления. Автоматический высокоэффективный гидравлический привод, рычаги ручного смыкания вкладышей, широкий ассортимент зажимных вкладышей, надежная фиксация образцов материалов со сложной структурой поверхности, большая контактная площадь.
|
Стандарты испытаний на растяжение (тисочные гидрозахваты серии Р.ЗТ-Г) |
ГОСТ 32491-2013. Испытания растяжением геосинтетических материалов (тканый и нетканый текстиль, геокомпозиты, нитепрошивной геотекстиль), расчет секущей жесткости, деформации и предельной нагрузки |
ГОСТ ISO 283-2014. Ориентирован на продольные растягивающие испытания конвейерных резинотканевых лент и определение прочности растяжения, удлинения при разрыве и удлинения при стандартной нагрузке |
ГОСТ 3813-72. Испытания тканей и штучных изделий на разрыв с определением нагрузки и деформации разрушения, силы раздира. Во избежание выскальзывания образцов для вкладышей можно использовать прокладки |
|
| *ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Основные параметры и габариты | Модификации захватов | |
|
Р.ЗТ-50Г |
Р.ЗТ-100Г |
|
|
Максимальная испытательная нагрузка, кН |
50 |
100 |
|
Давление гидравлической жидкости, Мпа |
От 0 до 16 |
|
|
Номинальное давление гидравлической жидкости, МПа |
10,6 |
|
|
Рабочее давление гидравлической жидкости, МПа |
От 2 до 8 |
|
|
Объем гидравлической жидкости, л |
100 |
|
|
Толщины испытываемых образцов плоского сечения, мм |
От 0,2 до 16 |
|
|
Ширина / высота губок, мм, не менее |
200 / 100 |
|
|
Габаритные размеры одного захвата, мм, не более |
Ширина 350 / Длина 320 / Высота 280 |
Ширина 380 / Длина 350 / Высота 300 |
|
Масса комплекта захватов, кг, не более |
100 |
140 |
|
Масса пневмоблока (без гидравлической жидкости), кг, не более |
65 |
75 |
|
Номинальная мощность, кВт |
2 |
3 |
|
Параметры электросети |
Напряжение: 400 В ±10% Частота: 50 Гц ±1 Гц |
|
|
Условия эксплуатации |
Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 10 до 90 % Атмосферное давление от 90 до 110 кПа |
|
*Существуют различные конструктивные решения гидравлических тисочных захватов серии Р.ЗТ-Г. Захваты могут изготавливаться по индивидуальному заказу в соответствии с техническим заданием Клиента. Указанная модификация и фото захватов представлены для ознакомления и получения справочной информации. Актуальную информацию узнавайте в отделе продаж компании!
|
Гидравлические захваты Р.ЗТ-Г широко используются для мех. испытаний, где требуется зажимать образцы с большой площадью контакта и высоким усилием (от 50 кН). Там, где давление прижима должно быть стабильным и точно воспроизводиться. Захваты отлично зарекомендовали себя для испытаний материалов при симметричном осевом приложении нагрузки, так и со смещением относительно точки приложения силы. Мы предлагаем конструкцию захватов с одним управляемым гидроцилиндром и вспомогательным ручным приводом поджима вкладышей.
|
КОМПЛЕКТ ПОСТАВКИ:
- захваты тисочные гидравлические универсальные;
- сменные вкладыши для фиксации образцов;
- гидравлическая станция управления;
- гидравлические рукава высокого давления;
- гидравлическое масло;
- пульт управления захватами;
- руководство по эксплуатации.
СЕРВИСНЫЕ УСЛУГИ:
- доставка захватов до Клиента;
- проведение пуско-наладочных работ;
- обучение и инструктаж персонала Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение запасными комплектующими.
