Захваты Р.ЗВЧ вилочные
Оставить заявкуЗахваты вилочного типа для тестирования образцов с отверстием
- Описание
- Дополнительная информация

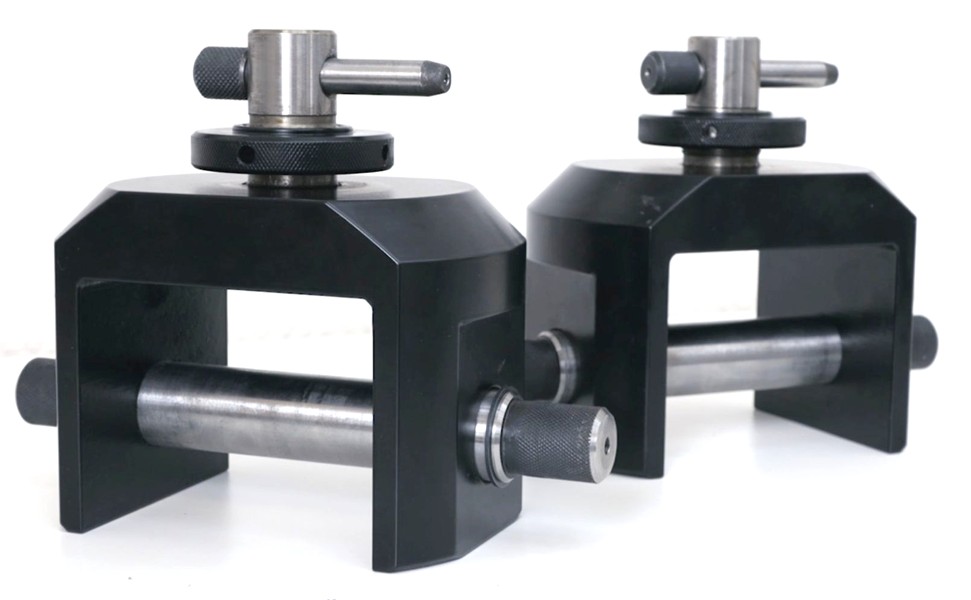

Вилочные захваты серии Р.ЗВЧ находят широкое применение в лабораторном оборудовании разрушающего и неразрушающего контроля (разрывные машины, универсальные испытательные машины). Их назначение - удерживать испытуемые образцы в процессе тестирования до состояния полного разрушения. Главной особенностью захватов и образцов является наличие специальных отверстий. Часто таким образом исследуют свойства или анализируют характер поведения металлических или полимерных труб под нагрузкой. Пробные образцы в этом случае вырезают из сегментов труб.
Конструкция зажимов Р.ЗВЧ: вилки, пальцы, переходники, контргайки и фиксаторы для установки и закрепления захватов во втулках испытательных стендов. Захваты эффективно удерживают тестируемые пробы в процессе растяжения и деформации в условиях непрерывного прирастания нагрузки. Легко адаптируются под любое испытательное оборудование. Имеет несколько модификаций, отличных по нагрузке, расстоянию между вилками, диаметру отверстий.
Области применения захватов Р.ЗВЧ: входной и выходной контроль изделий в трубопроизводстве (ПВХ, металлические и электросварные трубы), лаборатории металлургических производств, направлений автомобилестроения и машиностроения, судостроительных, авиастроительных и аэрокосмических отраслей, центры научно-технического исследования и разработки новых материалов (металлические сплавы, композиты).
| Методы тестирования на растяжение образцов с отверстием |
ГОСТ Р 55142-2012

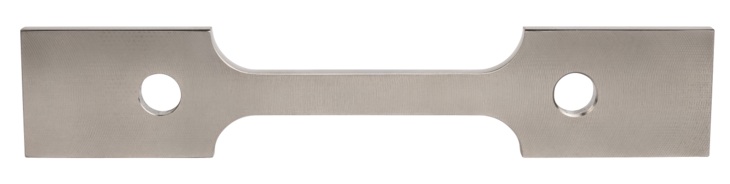

Методика описывает особенности испытаний сварных соединений листов и труб из термопластов на растяжение. Испытуемые образцы плоского сечения, тип 2 и тип 3, с нормированным отверстием диаметром 20±5 мм. Суть испытаний заключается в деформации образцов вплоть до разрыва. Фиксируют диаграмму напряжение-удлинение, вычисляют нагрузку при пределе текучести, расчетную длину при разрыве. По итогу определяют тип разрушения материала - хрупкий или пластический. |
ГОСТ 9651-84
Стандарт тестирования металлов на растяжение при повышенных температурах до 1200 гр.С. Испытуемые образцы пропорциональные плоские с отверстиями диаметром от 10 до 20 мм, номера от 1 до 10. Цель испытаний - поиск предела текучести физического, предела текучести условного, временного сопротивления, относительного равномерного удлинения и удлинения после разрыва, относительного сужения поперечного сечения после разрыва. |
ГОСТ 11150-84
Испытания черных и цветных металлов при растяжении в условиях отрицательных температур до -100 гр.С. Тестирование проводится на универсальных или разрывных стендах, оснащенных криокамерой и захватами. В данном случае вилочными зажимами. Типы образцов и искомые характеристики аналогичны ГОСТ 9651-84. Образцы устанавливаются в вилки, фиксируются пальцами, кондиционируются при заданной минусовой температуре и испытываются до разрушения. |
| *ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||
| Основные параметры и габариты | Модификации | |||
| Р.ЗВЧ-50 | Р.ЗВЧ-100 | Р.ЗВЧ-200 | Р.ЗВЧ-600 | |
| Максимальная испытательная нагрузка, кН | 50 | 100 | 200 | 600 |
| Диаметр отверстия, мм | 10, 12, 15, 20 | |||
| Толщина образца, мм |
от 3 до 12 для металлов от 3 до 50 для термопластов |
от 3 до 27 для металлов от 3 до 70 для термопластов |
||
| Габаритные размеры одного захвата, мм, не более | Ширина 130 / Длина 80 / Высота 100 | Ширина 140 / Длина 85 / Высота 100 | Ширина 170 / Длина 90 / Высота 110 | Ширина 200 / Длина 100 / Высота 120 |
| Масса комплекта захватов, кг, не более | 7.5 | 9 | 14.2 | 19.8 |
*Существуют различные конструктивные решения вилочных захватов (зависит от методики испытания, размеров образцов, диаметров отверстий). Захваты в виде вилки для испытаний металлов и термопластов могут изготавливаться по индивидуальному заказу в соответствии с техническим заданием Клиента. Указанные модификации и фото захватов представлены для ознакомления и получения справочной информации. Актуальную информацию узнавайте в отделе продаж компании!
|
|
КОМПЛЕКТ ПОСТАВКИ:
- захваты вилочные.
СЕРВИСНЫЕ УСЛУГИ:
- доставка до Клиента;
- техническая и информационная поддержка;
- постгарантийное техническое обслуживание;
- снабжение расходными комплектующими.
