Испытание болтов, шпилек и штифтов на разрыв

Виды испытаний

Оборудование для испытаний

ГОСТ 1497-2023. Устанавливает методику статических испытаний подготовленных образцов из болтов, винтов или шпилек на растяжение при нормальной температурах

ГОСТ 11150-84. Стандарт описывает метод испытаний металлов, в том числе подготовленных образцов из болтов, винтов или шпилек, на статический разрыв при минусовых температурах

ГОСТ 9651-84. Испытания на статическое нагружение металлических образцов болтов и винтов при повышенных и сверхвысоких температурах

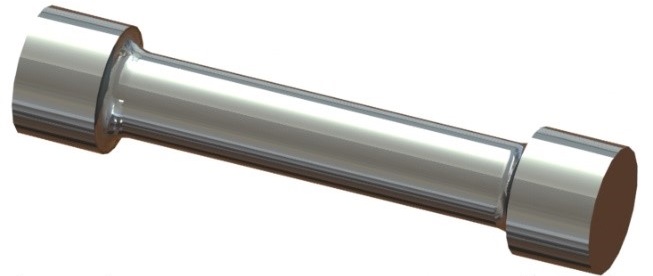

Перед испытаниями болты, винты или шпильки обрабатывают до требуемого типа и геометрических размеров в соответствии с предъявляемыми стандартами требованиями. Для проведения испытаний подготовленных образцов при низких и высоких температурах в рабочее пространство испытательной машины устанавливают камеру или электрическую печь для создания требуемых температурных условий.  Выбор используемой температурной системы зависит от требований Клиента и стандартов, используемых приспособлений для испытаний. Могут быть криокамеры охлаждения или термокамеры нагрева, универсальные температурные камеры, электрические печи.

Проверяемые характеристики: предел прочности (временное сопротивление) и пределы текучести (физические, условные), относительное удлинение при разрыве, относительное сужение при разрыве

1. Универсальные машины для статических испытаний обработанных болтов и шпилек на растяжение

2. Измерители деформации испытываемых образцов болтов и шпилек

3. Захваты и приспособления для фиксации обработанных образцов болтов и шпилек (захваты для образцов с резьбой, захваты для гагаринских образцов, клиновые универсальные захваты, клиновые шарико-винтовые захваты)

4. Системы температурных испытаний для разрывных и универсальных испытательных машин

ГОСТ 10145-81. Испытания обработанных образцов болтов, штифтов, винтов и шпилек на длительную прочность

Стандарт определяет требования к испытаниям на долговечность металлических образцов при температурах до 1200 гр.С. Сущность механических испытаний здесь заключается в доведении обработанных образцов болтов и винтов до разрушения под действием постоянной статической растягивающей нагрузки при постоянной температуре.

В результате испытаний вычисляют предел длительной прочности образцов из болтов, шпилек, винтов и других подобных метизов. По факту - это напряжение разрушения металла за определенное время при стабильно поддерживаемой температуре. Контрольная характеристика испытаний на долговечность - это время до разрушения испытываемых образцов

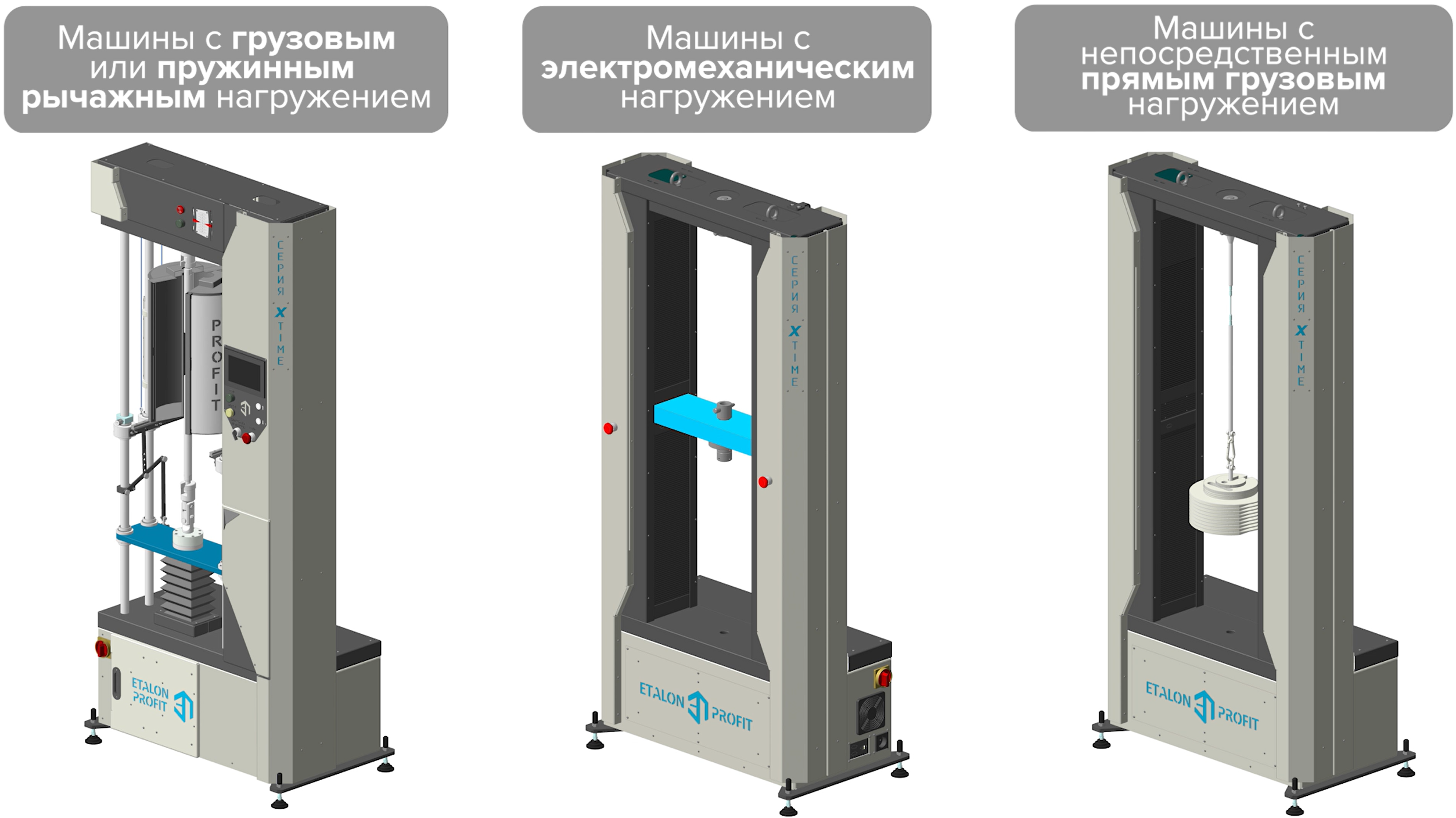

1. Электромеханические машины для испытаний металлов на длительную прочность

2. Навесные измерители деформации для металлов

3. Захваты для испытаний образцов с резьбовыми головками (со сменными вкладышами)

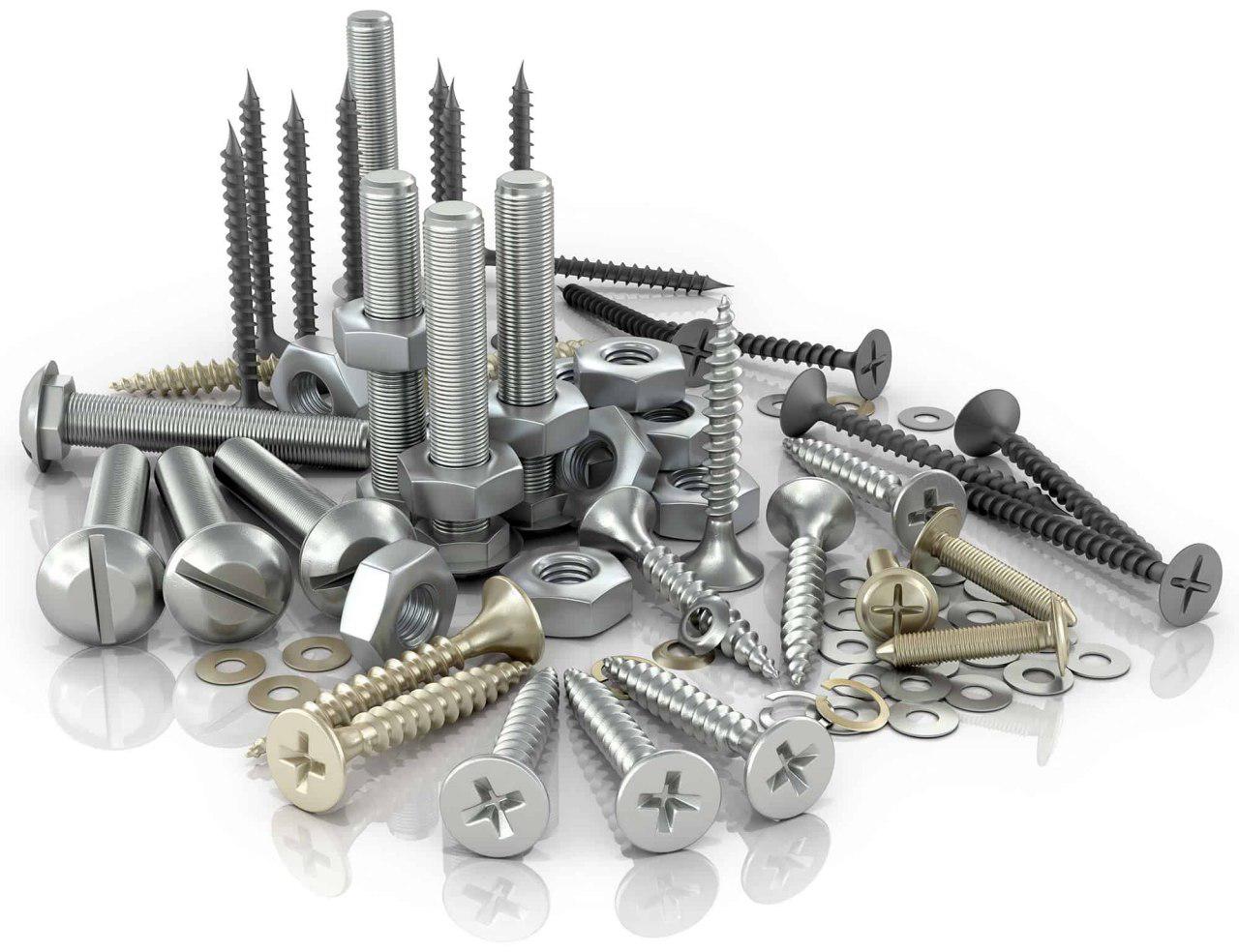

ГОСТ 52627-2006 (ГОСТ Р ИСО 898-1-2011). Механические свойства и способы проведения испытаний болтов, винтов и шпилек

Определяются механические и физические свойства болтов, винтов и шпилек из углеродистых и легированных сталей при испытаниях в условиях нормальных температур.

1. Испытания на растяжение обработанных образцов.

2. Испытания на разрыв полноразмерных болтов, винтов и шпилек.

3. Испытания пробной нагрузкой полноразмерных болтов и винтов.

4. Испытания на растяжение по косой шайбе полноразмерных болтов и винтов

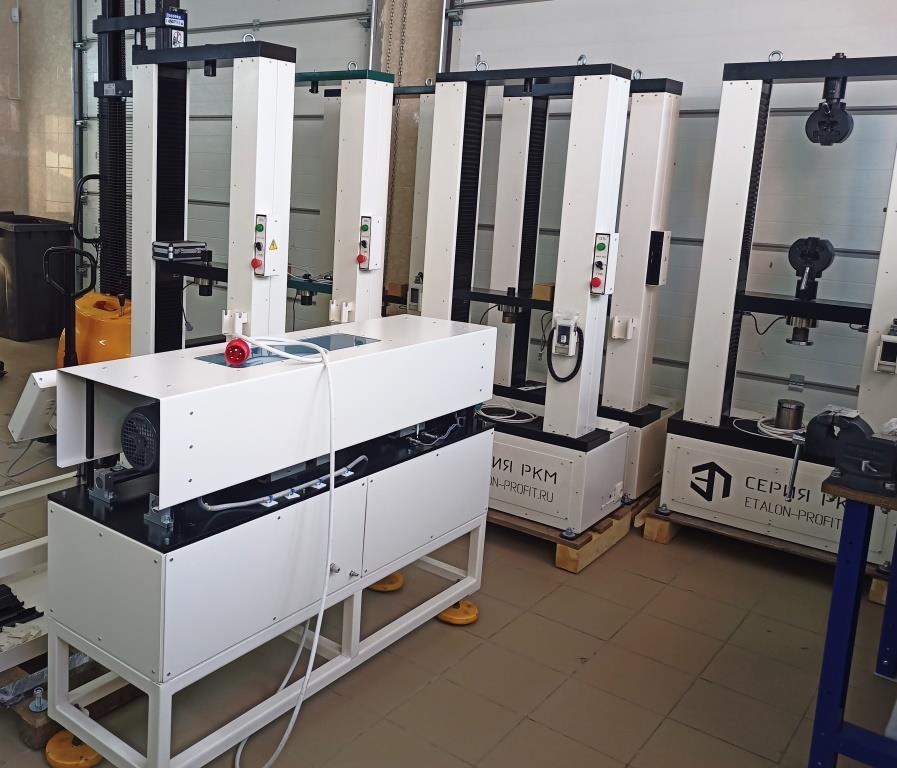

1. Машины испытательные по ГОСТ 28840-90 для исследования механических свойств болтов, винтов, шпилек и прочих метизов

2. Специальные захваты для испытаний болтовых и винтовых соединений, болтов и винтов (объединяют рабочие характеристики захватов для испытаний гагаринских образцов и образцов с резьбовыми головками, со сменными вкладышами)

ГОСТ 9454-78. Испытания обработанных образцов болтов, винтов и шпилек на ударную прочность

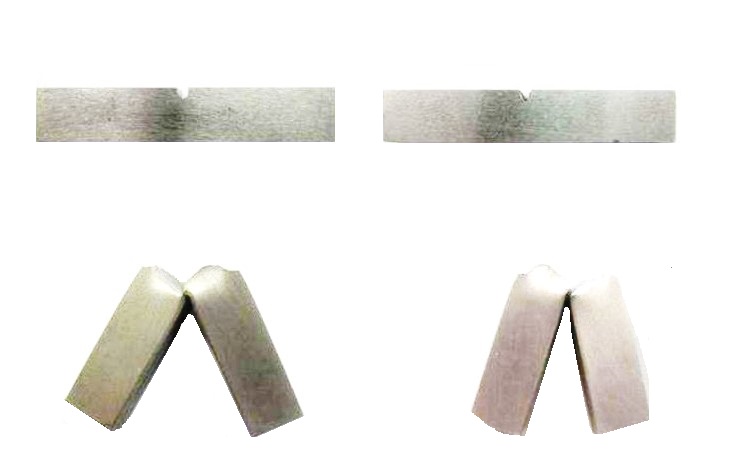

Стандарт устанавливает испытания подготовленных металлических образцов на ударный изгиб при температурах от -100 до 1200 гр.С. Суть метода заключается в приложении динамической силы к центральной части образца с помощью ударного маятника копра в режиме свободного падения. Испытываемый образец располагается на опорах, имеет посередине надрез или концентратор определенного вида (форма в виде буквы U, форма в виде буквы V). В результате испытаний определяют полную работу удара или ударную вязкость. Результаты испытаний фиксируют либо по специальной аналоговой шкале с нанесенными измерительными метками, либо с помощью программно-технического комплекса.

Испытания металлических образцов из болтов, винтов и шпилек на ударное растяжение могут проводиться в условиях минусовых и плюсовых температур. В этом случае подготовленные металлические образцы перед испытаниями предварительно кондиционируют, выдерживают и автоматически подаЮт на опоры в испытательную зону копра. После этого выполняют удар и фиксируют результат испытаний.

1. Копры маятниковые по ГОСТ 10708-82 для испытаний металлических образцов из болтов, винтов и шпилек на ударный изгиб

2. Системы температурных испытаний для копров маятниковых и испытаний при пониженной, повышенной и нормальной температурах
