Железнодорожное строительство — это основа современной инфраструктуры, позволяющая связывать регионы и обеспечивать эффективное перемещение грузов и пассажиров, в том числе высокоскоростными составами. С развитием отрасли растут и требования к надежности железнодорожных путей. Долговечность и безопасность всей системы напрямую зависят от качества материалов, используемых в ее конструкции. Поэтому механические испытания являются неотъемлемой частью производственного процесса и научных исследований в этой сфере.

Структура железнодорожного пути и действующие на нее нагрузки

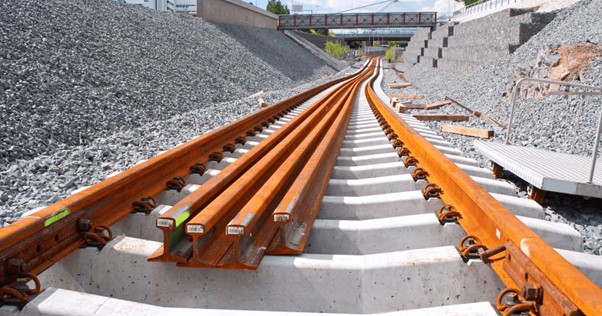

Железнодорожный путь состоит из двух основных элементов: верхнего и нижнего строений. Основная нагрузка приходится на верхнее строение, которое включает в себя рельсошпальную решетку со всеми ее составляющими: стрелочными переводами, устройствами для предотвращения угона рельсов и элементами крепления. Эта часть пути не только воспринимает комплексные нагрузки, но и упруго их распределяет, передавая на балластный слой под шпалами, а затем на нижнее строение — земляное полотно.

Верхнее строение железнодорожного пути подвергается различным видам нагрузок. К ним относятся динамические вертикальные силы, продольные и поперечные нагрузки от движущихся поездов, а также воздействия, возникающие во время укладки, ремонта и контроля. Помимо механических нагрузок, железнодорожные пути должны выдерживать воздействие климатических факторов, значительные температурные колебания и сейсмические явления.

Важнейшие материалы и их испытания

Качество и долговечность железнодорожного полотна определяются совокупностью всех его компонентов. Особое внимание уделяется рельсам и их прочностным характеристикам. Рельсы крепятся к деревянным или железобетонным шпалам с помощью костылей — металлических промежуточных крепежных элементов. В местах стыков рельсы соединяются болтами, сваркой или высокопрочными клеевыми составами. Для равномерной передачи давления от рельсов на опоры используются металлические подкладки. Чтобы прогнозировать долгосрочную эксплуатацию, все эти составляющие подвергаются тщательным испытаниям.

Рельсы

• Испытания на растяжение-сжатие: Рельсы подвергаются проверке на способность выдерживать растягивающие и сжимающие силы, возникающие под воздействием движущихся составов и температурных изменений.

• Копровая прочность: Оценивается устойчивость рельсов к вертикальным ударным нагрузкам, например, при падении груза.

• Ударная вязкость: Изучается способность материала поглощать энергию удара без разрушения.

• Твердость: Определяется как в поперечном сечении, так и на поверхности катания головки рельса, что важно для их износостойкости.

• Циклическая долговечность: На специальных машинах моделируются многократные растягивающие и сжимающие нагрузки, чтобы предсказать, как долго рельс прослужит до появления усталостных трещин.

• Трещиностойкость: Изучаются характеристики сопротивления образованию и росту трещин, как циклических, так и статических.

• Применяемые стандарты: ГОСТ 1497-84, ГОСТ 9454-78, ГОСТ 10145-81, ГОСТ 28840-90, ГОСТ 28841-90, ГОСТ 9651-84.

Шпалы (железобетонные)

• Устойчивость к образованию трещин: Проверяется способность шпал противостоять формированию дефектов при нагрузках.

• Морозостойкость: Оценивается, как материал выдерживает циклы замораживания и оттаивания.

• Сопротивляемость сжатию: Изучается способность выдерживать вертикальные нагрузки от рельсов.

Болты

• Сопротивление растяжению: Болты проверяются на способность выдерживать растягивающие нагрузки, обеспечивая надежность стыковых соединений рельсов.

• Ударная вязкость: Оценивается устойчивость к ударным воздействиям. Болты считаются пригодными, если разрушение происходит в области резьбы или по стержню, но не в зоне головки, что указывает на пластичность материала.

• Применяемые стандарты: ГОСТ 1497-84, ГОСТ 9454-78.

Костыли

• Устойчивость к изгибу и растяжению: Костыли тестируются на способность сохранять форму и целостность под воздействием изгибающих и растягивающих сил, которые возникают при креплении рельсов к шпалам.

Подкладки

• Стойкость к изгибающим нагрузкам: Эти элементы, передающие давление от рельсов на опоры, изучаются на способность выдерживать изгибающие деформации.

Ключевые ГОСТы, регламентирующие испытания материалов для железных дорог

Чтобы обеспечить сопоставимость результатов испытаний и высокий уровень безопасности, используются государственные стандарты (ГОСТы). Рассмотрим наиболее значимые из них, применимые к материалам, используемым в железнодорожном строительстве.

ГОСТ 10145-81 "Металлы. Метод испытания на длительную прочность". Этот стандарт описывает, как испытывать черные и цветные металлы и сплавы на их способность выдерживать нагрузку без разрушения в течение очень долгого времени при высоких температурах, вплоть до 1200°С. Это критически важно для деталей, которые работают под постоянным напряжением и нагревом. Испытания проводятся путем фиксации образца в специальной машине, его нагрева до нужной температуры и плавного приложения нагрузки до разрушения, что может занимать тысячи часов.

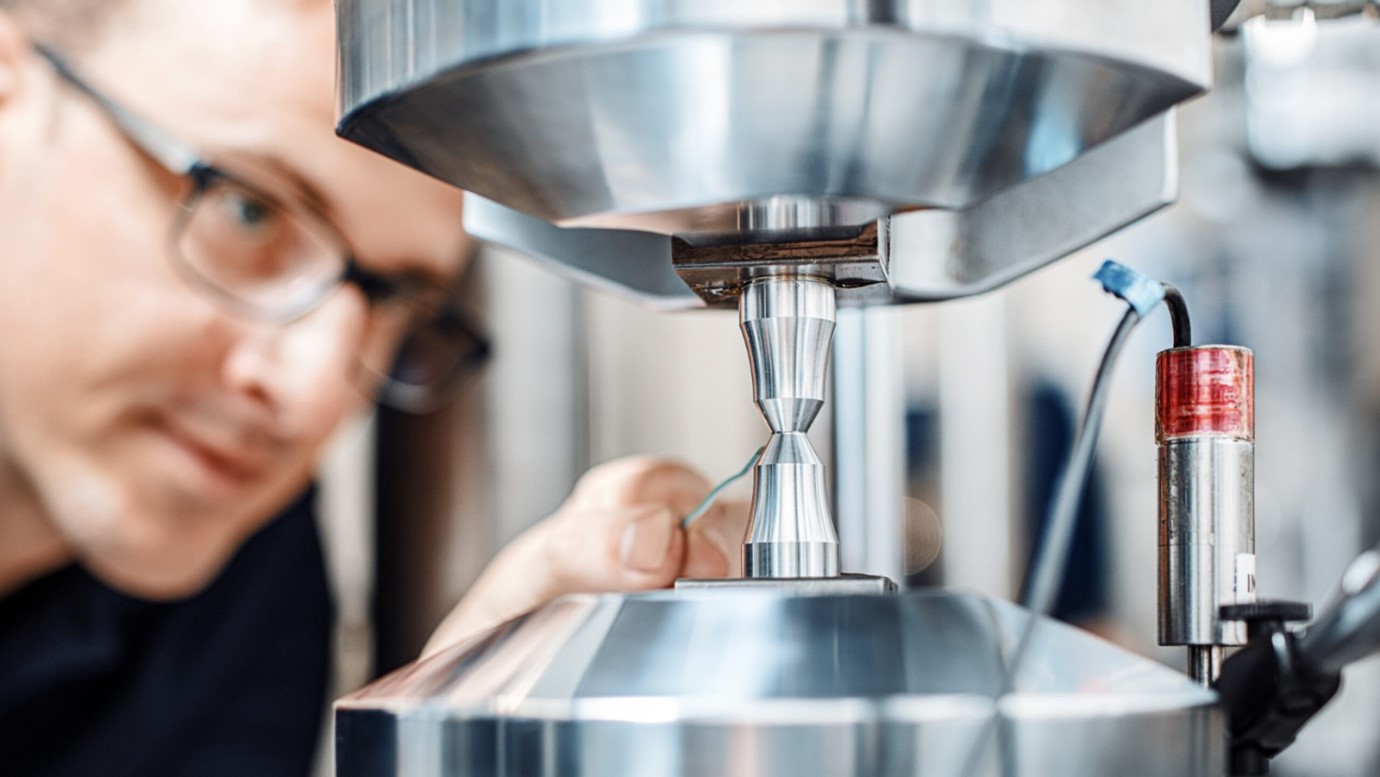

ГОСТ 1497-84 "Металлы. Методы испытаний на растяжение". Этот стандарт регламентирует, как проводить статические испытания металлов и изделий из них на растяжение при комнатной температуре (20°C). Он определяет, как выбирать и подготавливать образцы, а также как измерять и оценивать результаты. Такие испытания помогают понять, насколько материал прочен, эластичен и как сильно он может растягиваться перед разрушением. Полученные данные, такие как предел текучести или относительное удлинение, гарантируют качество и безопасность использования металлов.

ГОСТ 9454-78 "Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах". Этот стандарт описывает метод определения способности черных и цветных металлов и сплавов сопротивляться разрушению при ударном воздействии в широком диапазоне температур — от минус 100 до плюс 1200 °С. Испытания проводятся с помощью маятникового копра, который одним ударом разрушает образец с заранее сделанным надрезом (концентратором напряжения). Это помогает предсказать, как материал поведет себя при внезапных нагрузках и температурных перепадах, например, в мостах или трубопроводах.

Оборудование для испытаний материалов в железнодорожном строительстве

ЗАКЛЮЧЕНИЕ

Комплексный подход к испытаниям материалов, используемых в железнодорожном строительстве, и использование высокоточного оборудования, такого как продукция «Эталон-Профит», являются ключевыми факторами для обеспечения безопасности, надежности и долговечности всей железнодорожной инфраструктуры. Тщательный контроль качества на всех этапах позволяет оптимизировать выбор материалов, предсказывать их поведение в экстремальных условиях и гарантировать соответствие самым строгим эксплуатационным требованиям. Это способствует созданию устойчивых и эффективных транспортных систем, необходимых для развития современного общества.
