Испытания материалов, используемых в судостроении

Судостроение - это высокотехнологичная отрасль, где безопасность, долговечность и надежность морских и речных судов имеют первостепенное значение. Эти качества напрямую зависят от свойств материалов, используемых в их конструкции. От корпусов до внутренних систем, каждый компонент должен выдерживать экстремальные нагрузки и агрессивные условия эксплуатации. Поэтому тщательные и всесторонние испытания материалов являются неотъемлемой частью всего производственного цикла, от выбора сырья до готового изделия.

Металл – основа судостроения

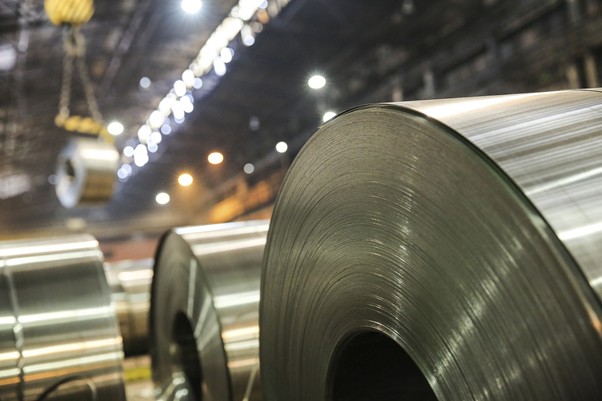

Судостроительная сталь остается самым распространенным материалом. К ней предъявляются обширные требования: высокая прочность, пластичность, хорошая свариваемость, технологичность, низкая стоимость и ремонтопригодность. Сталь используется для изготовления корпуса, палуб, обшивки и многих других элементов. В зависимости от назначения, применяют низкоуглеродистые стали, которые подразделяются на три основные группы:

• Стали группы А используются для изделий, не подвергающихся воздействию высоких температур, например, при ковке, сварке или закалке. Их механические свойства сохраняются после горячей прокатки. Для этих сталей контролируются только механические характеристики.

• Стали группы Б контролируются по химическому составу. Проверяется их окисляемость, коррозионная стойкость, а также жаростойкость и жаропрочность.

• Стали группы В проходят контроль как механических свойств, так и химического состава. Они широко применяются в корпусах судов и различных аппаратах, работающих под давлением или в вакууме, и подвергаются дополнительным испытаниям, например, на изгиб или склонность к старению.

Помимо стали, в судостроении активно используются алюминиевые сплавы, ценящиеся за высокую коррозионную стойкость, прочность, легкость и простоту обработки. Из них изготавливают кили, мачты, надстройки и трапы. Титановые сплавы отличаются исключительной коррозионной стойкостью, прочностью и малым удельным весом, что делает их идеальными для гребных валов, теплообменников и корпусов глубоководных аппаратов. Цинк и его сплавы применяются как легирующий элемент в бронзе и латуни, для внутренней обшивки и антикоррозийных покрытий. Среди неметаллических материалов выделяется стеклопластик с его химической, биологической устойчивостью, прочностью и технологичностью, используемый для корпусов судов. Медные сплавы незаменимы для трубопроводов, насосов и теплообменников благодаря своей коррозионной стойкости, прочности и электропроводности. Теплоизоляционные материалы, такие как пенопласт и сотопласт, обеспечивают температурный режим, а лакокрасочные материалы защищают от агрессивной морской среды.

Ключевые ГОСТы для испытаний в судостроении

Для обеспечения качества и надежности материалов в судостроении применяются следующие государственные стандарты:

ГОСТ 1497 «Металлы. Методы испытаний на растяжение». Устанавливает методы статических испытаний черных и цветных металлов и их сплавов, а также изделий из них, при комнатной температуре (20 °C). Этот стандарт регламентирует общие требования к проведению испытаний, выбору и подготовке образцов, а также к методам измерения и оценке результатов. С помощью этого ГОСТа определяются такие ключевые механические свойства, как предел пропорциональности, модуль упругости, предел текучести, временное сопротивление, относительное удлинение и относительное сужение. Эти показатели позволяют гарантировать качество металла, сравнивать различные материалы и выбирать наиболее подходящие для конкретных нагруженных конструкций.

ГОСТ 11150 «Металлы. Методы испытания на растяжение при пониженных температурах». Определяет методы испытаний на растяжение черных и цветных металлов и изделий из них при температурах от 0 до минус 100 °C. Это критически важно для материалов, эксплуатируемых в условиях низких температур, например, в северных регионах или при работе с криогенными жидкостями. Стандарт позволяет оценить способность металла выдерживать нагрузки в различных экстремальных условиях, определяя предел прочности, физический и условный предел текучести, временное сопротивление, относительное равномерное удлинение, относительное удлинение после разрыва и относительное сужение поперечного сечения после разрыва.

ГОСТ 25.503 «Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытания на сжатие». Регламентирует методы статических испытаний на сжатие черных и цветных металлов и сплавов при нормальных условиях. Этот стандарт особенно критичен для оценки пластичности хрупких материалов, таких как чугун, алюминиевые сплавы или закаленные стали, для которых испытания на растяжение могут быть менее информативными. Он описывает подготовку образцов, проведение лабораторных работ и расчеты для построения кривой упрочнения материала до его разрушения или достижения предельной деформации. Результаты испытаний позволяют обосновать выбор материала при проектировании, оценить его несущую способность и определить рациональные способы обработки деталей.

Современное испытательное оборудование

Для проведения столь сложных и разнообразных испытаний требуется специализированное высокоточное оборудование. Оно должно имитировать эксплуатационные нагрузки – как статические (растяжение, сжатие, изгиб), так и динамические (удары, вибрации) – а также температурные воздействия.

Одними из ведущих производителей испытательного оборудования является компания Эталон-Профит. В ассортименте представлены различные типы машин, отвечающие актуальным стандартам качества:

• Универсальные испытательные машины (например, серии РКМ и X-PRO) — это фундамент для большинства механических испытаний. Они способны прикладывать контролируемые растягивающие, сжимающие, изгибающие, сдвигающие и разрывающие усилия. Эти машины могут быть одноколонными, двухколонными, четырехколонными или горизонтальными, что позволяет тестировать образцы различных размеров и форм. Горизонтальные машины X-PRO обеспечивают точные измерения при разрывных испытаниях.

• Системы температурных испытаний воссоздают широкий диапазон температурных условий — от экстремально низких до высоких. Они необходимы для изучения поведения материалов в условиях, имитирующих реальную эксплуатацию судов в различных климатических зонах. Эти системы позволяют проводить тесты со статической, циклической и пиковой нагрузкой, выявляя структурные изменения и возможные повреждения материалов под воздействием температуры.

• Маятниковые копры (серии РКМ-К) используются для оценки ударной вязкости — способности материала сопротивляться динамическим нагрузкам. Они определяют энергию, поглощенную образцом при разрушении от удара падающего бойка. Эталон-Профит предлагает различные модификации копров, в том числе напольные и настольные, для испытаний по методам Шарпи и Изода, включая автоматизированные установки с электрическим подъемом молота и программным обеспечением для обработки результатов.

ЗАКЛЮЧЕНИЕ

Контроль качества материалов в судостроении — это сложный и многоступенчатый процесс, требующий глубоких знаний, строгого соблюдения стандартов и использования современного оборудования. Именно благодаря всесторонним испытаниям и соблюдению ГОСТов обеспечивается создание прочных, надежных и безопасных судов, способных эффективно выполнять свои функции в самых суровых условиях мирового океана.
