Современное автомобилестроение – это сложный синтез передовых технологий и разнообразных материалов, от прочных металлов до высокотехнологичных полимеров и композитов. Каждый компонент автомобиля, будь то несущая рама, элемент двигателя, салонная обшивка или уплотнитель, должен отвечать строгим требованиям безопасности, долговечности и эффективности. Чтобы гарантировать эти качества, инженеры-конструкторы и производственники проводят тщательные испытания материалов на всех этапах – от выбора сырья до контроля готовой продукции. Эти испытания позволяют получить исчерпывающую информацию о физико-механических и технологических свойствах, что является ключевым фактором для принятия решений о целесообразности использования того или иного материала, а также для подтверждения возможности серийного выпуска деталей.

Разнообразие материалов и их специфические требования

В автомобильной промышленности используется широкий спектр материалов. Нагруженные детали, такие как блоки цилиндров, коленчатые валы, элементы подвески, чаще всего изготавливаются из чугунов и низкоуглеродистых стальных сплавов. Дорогие легированные конструкционные стали, сплавы магния и алюминия применяются в ограниченных объемах, как правило, для снижения веса или улучшения характеристик в критически важных узлах. Ненагруженные или слабонагруженные компоненты, а также уплотнители, антифрикционные и диэлектрические прокладки, производятся из различных полимеров и композитов. Каждый из этих материалов обладает уникальным набором свойств, и, соответственно, требует специфических методов оценки качества.

Классификация методов испытаний

Все методы испытаний материалов на сопротивляемость механическим воздействиям делятся на две основные группы:

• Разрушающие испытания. В ходе таких испытаний образцы подвергаются статическим или динамическим нагрузкам, которые приводят к их разрушению или необратимой деформации. Главная цель – определить предельные значения механических усилий, такие как предел прочности, предел текучести, ударная вязкость и удлинение до разрыва. После таких тестов образец не может быть использован повторно.

• Неразрушающие испытания. Эти методы позволяют оценить свойства материала без повреждения или разрушения образца, что делает возможным его повторное использование. Основная задача – выявить значения усилий, которые гарантируют эксплуатационную долгосрочность детали или узла, а также оценить долговечность, усталостную прочность, коррозионную стойкость, герметичность и другие параметры.

Разрушающие испытания и соответствующие стандарты

К разрушающим испытаниям относятся тесты на растяжение, сжатие, изгиб, ударную вязкость и усталость.

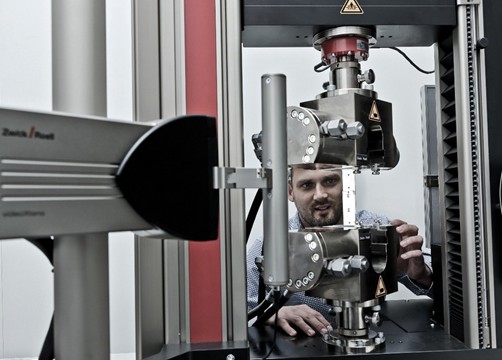

Испытания на растяжение

Позволяют определить, какую максимальную нагрузку материал может выдержать перед разрывом, а также его пластичность и упругость.

Испытания на сжатие

Особенно важны для хрупких материалов, таких как чугун или закаленные стали, где растяжение может не дать полной картины пластичности. Этот метод позволяет оценить несущую способность и выбрать оптимальный способ обработки деталей. В России этот метод регламентирован ГОСТ 25.503-97. Он устанавливает методы статических испытаний на сжатие для черных и цветных металлов и сплавов в нормальных условиях.

Испытания на ударную вязкость

Оценивают способность материала поглощать ударные нагрузки без разрушения. Это критически важно для деталей, которые могут подвергаться резким ударам. Для металлов такие испытания проводятся в соответствии с ГОСТ 9454-78, который устанавливает метод ударного изгиба при различных температурах (от -100 °С до +1200 °С). Для пластмасс аналогичные методы описаны в ГОСТ 19109-2017, который определяет ударную вязкость по методу Изода, включая различные типы образцов и надрезов.

Испытания на усталость

Усталость – это скрытое и опасное явление, когда материал разрушается под воздействием многократных циклических нагрузок, даже если они значительно меньше статической прочности. Для автомобильных деталей, подверженных постоянным вибрациям и знакопеременным нагрузкам (например, оси, пружины, лопатки турбин), такие испытания жизненно важны для прогнозирования ресурса и предотвращения катастрофических поломок. ГОСТ 25.502-79 определяет общие методы испытаний на усталость металлов и сплавов, включая сопротивление агрессивной среде и различным температурам. Более специфический ГОСТ 25.505-85 регламентирует методы испытаний на малоцикловую усталость при термомеханическом нагружении (растяжение-сжатие) в условиях повышенных температур до 1100 °С. Для машин, проводящих эти испытания, применяются общие технические требования, установленные ГОСТ 28841-90, который распространяется на испытательные машины для металлов и полимерных материалов.

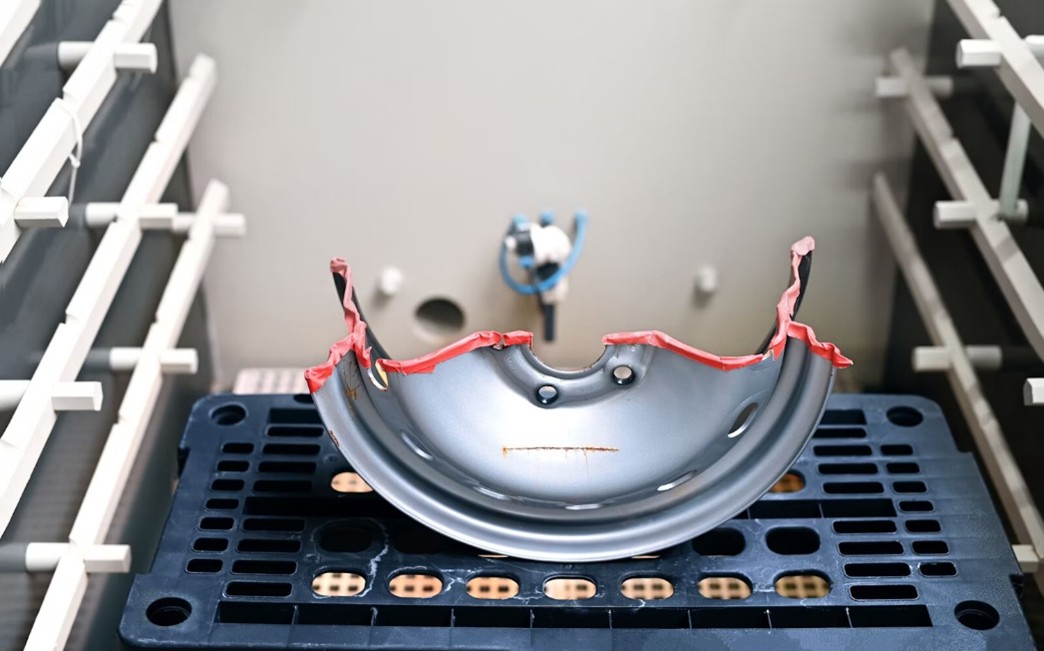

Неразрушающие испытания: сохраняя целостность

К неразрушающим методам относятся испытания на твердость, выносливость (циклические нагрузки), ультразвуковая дефектоскопия, магнитопорошковый контроль, контроль толщины стенки и вибрационные испытания. Они позволяют оценить качество материала без его повреждения. Например, проверка твердости важна для оценки износостойкости, а ультразвуковая дефектоскопия – для выявления внутренних дефектов.

Оборудование для испытаний: инструменты точности

Для проведения всех этих испытаний требуется специализированное оборудование.

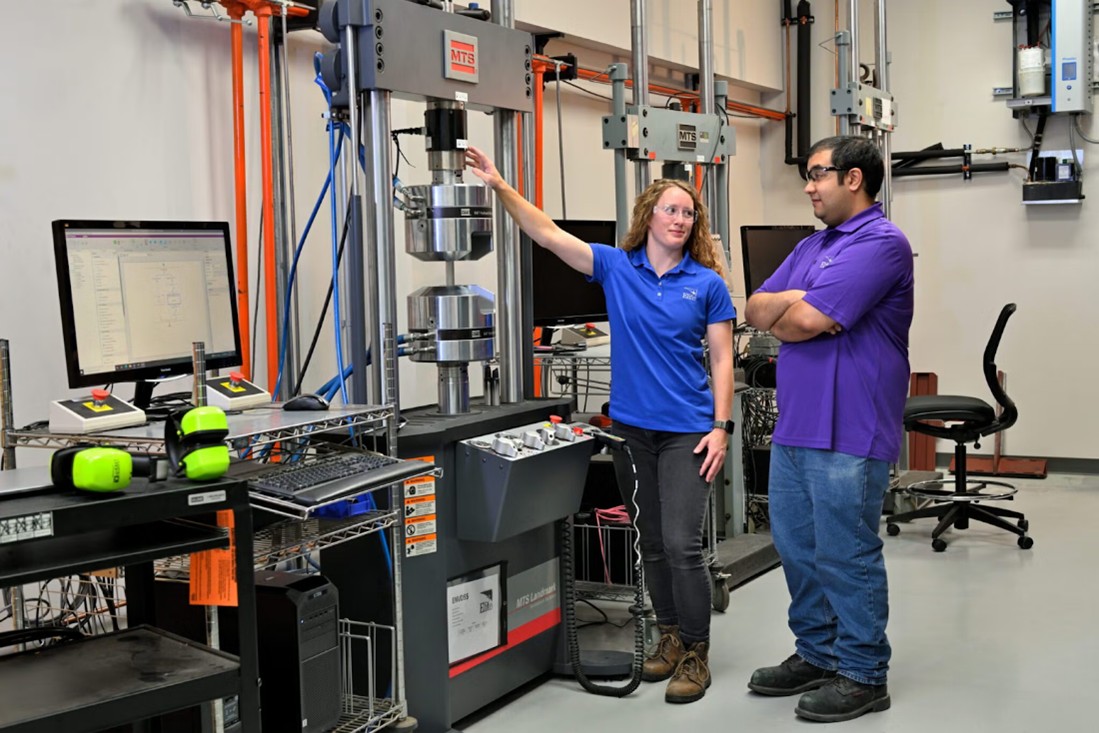

Универсальные испытательные машины способны воспроизводить статические силы (растяжение, сжатие, изгиб) с постоянной или плавно нарастающей скоростью. Они комплектуются различными захватами и приспособлениями для фиксации образцов. Компания Эталон-Профит производит широкий ассортимент таких машин, включая двухзонные электромеханические установки серий РКМ Х.1 и РКМ Х.2 для различных материалов, а также прецизионные напольные и консольные настольные машины, и ультрасовременные станки X-PRO для исследования механических свойств твердых материалов при растяжении, сжатии, изгибе и других видах деформации. Также Эталон-Профит предлагает различные типы захватов, например, пневматические клиновые, механические тисочные, самозажимные эксцентриковые и гидравлические, для надежной фиксации образцов.

Маятниковые копры используются для испытаний на ударную вязкость. Они оснащены бойком, который разрушает образец, а встроенные энкодеры регистрируют силу удара. Эталон-Профит предлагает маятниковые копры серии РКМ-К, предназначенные для ударных испытаний материалов по методам Шарпи и Изода, с различными запасами потенциальной энергии. Эти приборы могут быть как автоматизированными с электромеханическим взводом молота и программным обеспечением, так и ручными настольными версиями.

Машины для усталостных испытаний имитируют циклические нагрузки, многократно сжимая-растягивая, изгибая-выпрямляя или воздействуя серийными ударами на образцы. Компания Эталон-Профит предлагает динамические испытательные машины, которые воспроизводят пульсирующие воздействия, имитирующие серию ударов, сжимают-растягивают или сгибают-выпрямляют образцы, и используются для изучения сопротивляемости материалов много- и малоцикловым динамическим нагрузкам.

Системы температурных испытаний моделируют высоко- или низкотемпературный фон, создавая стабильные микроклиматические условия для образцов. Это позволяет изучать поведение материалов в экстремальных условиях, с которыми они могут столкнуться в эксплуатации. Эталон-Профит предлагает различные камеры и печи для температурных испытаний: криотермостаты (СКС, СКС-М, FT) для работы в диапазоне от -80°C до +300°C (или до -150°C до +350°C), а также высокотемпературные электропечи (СТС, СТС-М) для испытаний при температурах до +1200°C.
