Испытания на МАЛОцикловую усталость
Конструкции, работающие в сложных условиях — от деталей двигателей внутреннего сгорания до высоконагруженных узлов мостов, — должны выдерживать не только статическое давление, но и бесконечное число циклов «растяжение–сжатие» или «нагрев–охлаждение». Когда нагрузки велики и вызывают значительную деформацию, на первый план выходит феномен, известный как малоцикловая усталость.
Усталость материала — это скрытый процесс постепенного накопления внутренних изменений и деформаций, который происходит под воздействием повторяющихся нагрузок и в конечном итоге приводит к внезапному разрушению изделия. Если статическая усталость может развиваться годами, то динамическая (вызванная ударами, вибрацией или знакопеременными нагрузками) наступает гораздо быстрее.
Усталость классифицируется по количеству циклов, которые материал выдерживает до разрушения:
- Одноцикловая (разрушение происходит при однократном приложении нагрузки, превышающей предел прочности).
- Многоцикловая (разрушение наступает после более чем 10 000 циклов, обычно при нагрузке, не превышающей предел прочности).
- Малоцикловая — возникает при приложении нагрузки, которая равна или немного превышает предел прочности, а общее количество циклов не превышает 10 000.
Малоцикловая усталость (МЦУ) характеризуется тем, что даже небольшое количество циклов, но при очень высокой нагрузке, приводит к значительному изменению состояния материала. Нагружение при МЦУ всегда является знакопеременным — это может быть чередование растяжения и сжатия, либо изменение направления вращения.
Физические причины разрушения
Физическая сущность усталости кроется в микроструктурных изменениях. Под воздействием многократно повторяющейся нагрузки, превышающей упругий предел, в металле или другом материале происходят необратимые изменения кристаллической решетки. Этот процесс накопления дефектов и измененных кристаллов приводит к образованию микротрещины. Со временем эта микротрещина разрастается, постепенно проникая вглубь детали, ослабляя ее поперечное сечение и в конечном итоге вызывая разрушение.
Поскольку малоцикловая усталость связана с нагрузками, вызывающими значительную пластическую деформацию (то есть, необратимое изменение формы), она особенно опасна для тех компонентов, которые подвергаются интенсивным тепловым или механическим ударам и вынужденным деформациям, например, толстостенные корпусы реакторов, лопатки турбин, элементы клапанов и высоконагруженные валы.
Именно для определения реального ресурса службы таких критически важных деталей и проводится испытание на малоцикловую усталость.
Методика проведения испытаний
Испытания на малоцикловую усталость требуют строгого контроля над величиной и режимом приложенной нагрузки, а также точного учета деформации.
Для обеспечения достоверности результатов требуется подготовить образцы строго определенной формы, которая зависит от выбранного метода испытания. Обычно для одной серии тестов подготавливается не менее 10 образцов. К рабочей части образцов предъявляются очень высокие требования: они должны соответствовать по точности не ниже 7-го квалитета, а параметр шероховатости должен находиться в узких пределах — 0,32–0,16 мкм.

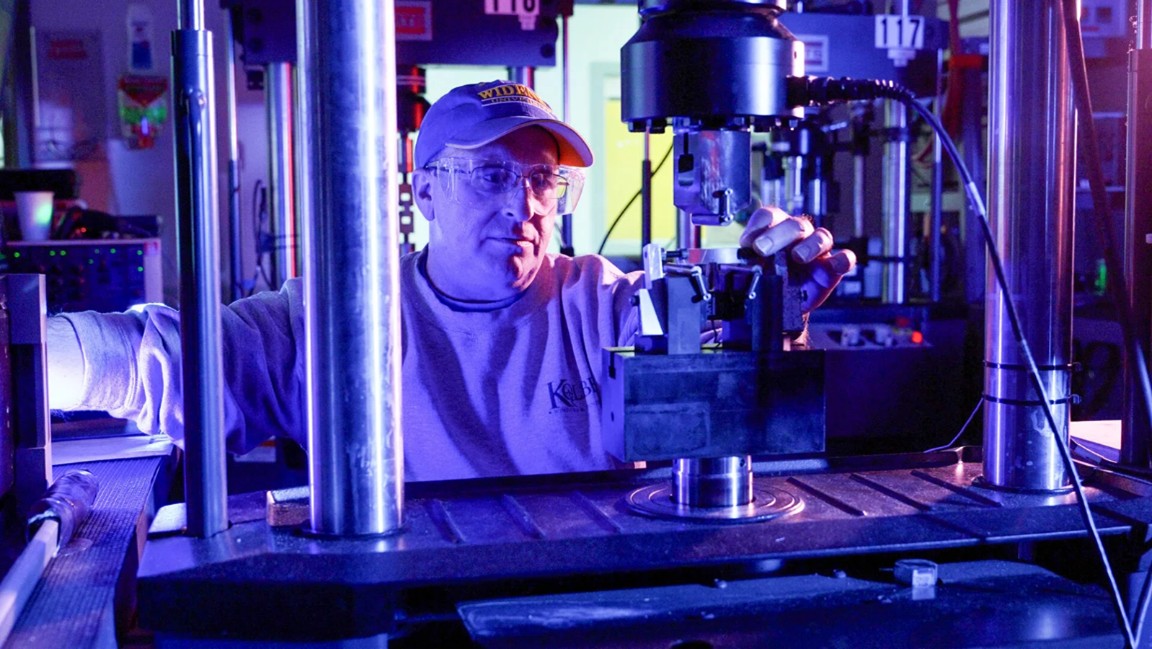

Основным видом испытания на МЦУ является растяжение-сжатие. Испытательная аппаратура должна обеспечивать нагружение образца по заданным параметрам с погрешностью, не превышающей ± 3 % измеряемой величины.
Испытания могут проводиться в режимах мягкого или жесткого нагружения.
- При мягком нагружении задается постоянный уровень напряжения.
- При жестком нагружении задается постоянный уровень деформации.
Процесс испытания проводится непрерывно до момента образования трещины, полного разрушения образца или до достижения заданного базового числа циклов.
Важным условием проведения испытаний является ограничение частоты нагружения: она выбирается таким образом, чтобы исключить самостоятельный разогрев образца свыше 100 °C.
Полученные в ходе испытаний данные о количестве циклов до разрушения и величине деформации обрабатываются и заносятся в протокол.
Стандарты, регламентирующие МЦУ
Чтобы результаты испытаний были унифицированы и применимы в инженерных расчетах, существуют государственные стандарты, устанавливающие строгие правила проведения испытаний и требования к оборудованию.
Для испытаний на малоцикловую усталость используются следующие ключевые ГОСТы:
|
ГОСТ 25.502-79.«Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость». Это главный стандарт, который устанавливает общие методы проведения испытаний образцов металлов и сплавов на усталость (как малоцикловую, так и многоцикловую). Он детально описывает методики изучения выносливости материалов к различным нагрузкам (растягивающим, сжимающим, крутящим) и в различных условиях (температура, агрессивная среда), а также определяет, как получить информацию о количестве циклов, после которых наступает разрушение. |
|

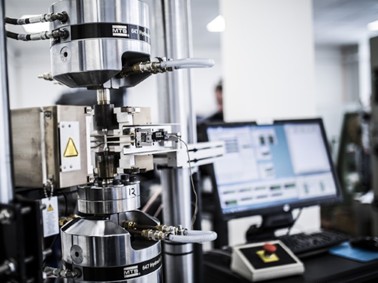

ГОСТ 28841-90. «Машины для испытания материалов на усталость. Общие технические требования». Этот стандарт устанавливает общие технические требования к испытательным машинам, которые предназначены для изучения усталости металлов (в соответствии с ГОСТ 25.502) и полимерных материалов. |
|

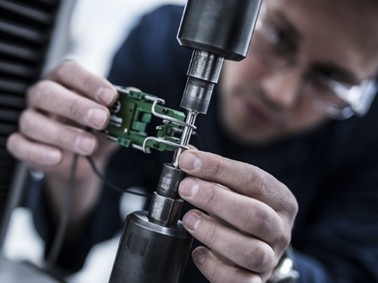

ГОСТ 1497-84. «Металлы. Методы испытаний на растяжение». Этот стандарт устанавливает методы статических испытаний металлов на растяжение при нормальной температуре (20 °С). Он определяет ключевые механические свойства, такие как временное сопротивление разрыву (предел прочности) и предел текучести. Значения, полученные по этому ГОСТу, являются базовыми для расчета режимов нагружения при малоцикловой усталости, поскольку МЦУ возникает при нагрузках, равных или превышающих предел прочности. |
