Испытания на МНОГОцикловую усталость
В машиностроении, энергетике и строительстве большинство критически важных деталей и узлов работают не в статическом покое, а в условиях непрерывного, циклического нагружения. Валы, оси, пружины, элементы двигателей и трубопроводов постоянно подвергаются знакопеременным силам — растяжению, сжатию, изгибу или кручению. Способность материала выдерживать миллионы таких циклов без внезапного разрушения называется выносливостью, а процесс постепенного накопления повреждений, приводящий к излому, — усталостью материала.
Испытания намногоцикловую усталость — это ключевой метод прогнозирования ресурса и надежности материалов. В отличие от малоцикловой усталости (которая возникает при больших нагрузках, вызывающих значительную пластическую деформацию, и не более 10 000 циклов), многоцикловая усталость развивается при нагрузках, которые часто не превышают предела прочности, и требует большого количества циклов — более 10 000, а часто до 107 или 108. Разрушение происходит в основном в области упругого деформирования.
Скрытая угроза усталости материалов
Физическая сущность многоцикловой усталости заключается в накоплении отрицательных деформаций на микроскопическом, межатомном уровне, особенно в металлах, где это приводит к постепенному изменению кристаллической решетки.
Процесс развития усталости проходит несколько стадий. Под воздействием циклической нагрузки, даже если она находится в упругом диапазоне, в материале появляются и накапливаются дефекты, приводящие к зарождению мельчайших, невидимых микротрещин.
Микротрещина начинает постепенно расти, проникая вглубь детали и ослабляя ее поперечное сечение.
Процесс роста трещины длится до тех пор, пока оставшаяся неповрежденная площадь не становится слишком мала, чтобы выдержать приложенную нагрузку, что приводит к резкому и катастрофическому разрушению.
Главная опасность многоцикловой усталости состоит в том, что на ранних стадиях невозможно визуально определить начало разрушения, поскольку видимые признаки деформации отсутствуют. Простейшим, но наглядным примером такого явления является многократное сгибание и разгибание проволоки, которое неизбежно приводит к ее излому в месте изгиба.
Факторы, ускоряющие усталость
На скорость накопления отрицательных деформаций, ведущих к многоцикловой усталости, влияют многочисленные эксплуатационные и технологические факторы:
- Концентраторы напряжений: Любые дефекты на поверхности детали — царапины, задиры, отверстия, выточки — создают локальные зоны резкого повышения напряжения, ускоряя зарождение трещин. Например, чувствительность металла к концентрации напряжений определяется на образцах с V-образной кольцевой выточкой или симметричными боковыми надрезами V-образного профиля.
- Сварочные дефекты: Несплавления и непровары швов значительно ослабляют конструкцию.
- Остаточные напряжения: Напряжения, оставшиеся после технологической обработки (например, холодной прокатки или дробеструйной обработки), могут усугублять процесс усталости.
- Коррозия и окружающая среда: Очаги коррозии ослабляют поверхность, а работа в агрессивной среде (например, при погружении) требует специальных методов изучения выносливости.
- Эксплуатационная температура: Температурный режим (повышенный или пониженный) оказывает сильное влияние на механические свойства, что требует проведения испытаний в условиях, приближенных к реальным.
Для точного описания условий циклического нагружения используются ключевые характеристики, такие как максимальное и минимальное напряжение цикла, а также амплитуда напряжений и среднее напряжение цикла.
Методы испытаний на усталость
Целью лабораторных испытаний на многоцикловую усталость является получение точных сведений о количестве циклов, которое материал выдержит до разрушения, чтобы спрогнозировать долгосрочность службы детали.
Процедура испытаний, детально регламентированная стандартами, включает следующие этапы.
| Подготовка образцов | Для испытаний подготавливается не менее 15 одинаковых образцов. Выбор формы и размеров образца (существует 10 типов) зависит от метода испытания (например, растяжение-сжатие, изгиб, кручение). Особые требования предъявляются к рабочей части образцов: они должны быть обработаны с точностью не ниже 7-го квалитета, а параметр шероховатости должен находиться в пределах 0,32–0,16 мкм. |
| Нагружение и режимы
|
Испытания проводятся в режимах, моделирующих циклические нагрузки (знакопеременные напряжения). Приложение нагрузки происходит непрерывно до возникновения трещины заданных размеров или до полного разрушения. |
| База испытаний | Для металлов, у которых кривая усталости имеет горизонтальный участок (так называемый предел выносливости), базовое число циклов устанавливается на уровне 10х106. Если ординаты кривых усталости непрерывно уменьшаются с ростом числа циклов, база может достигать 100х106. |
| Контроль температуры | Частота циклов нагружения (обычно от 10 до 300 Гц) выбирается так, чтобы предотвратить саморазогрев образца свыше 50 °C (при обычных условиях). |
| Измерение и регистрация | Числовые значения нагрузок и деформаций непрерывно фиксируются контрольной аппаратурой. На основе полученных данных строятся диаграммы и математически обрабатываются результаты. |
| Нормативное регулирование | Проведение испытаний на усталость, включая многоцикловую, строго регламентируется нормативными документами, которые обеспечивают унификацию методик и сопоставимость результатов. |
ГОСТ 25.502-79. «Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость»
Этот стандарт является основным документом, устанавливающим методы испытаний образцов металлов и сплавов на усталость. Он определяет методики изучения выносливости к продольным, скручивающим, изгибающим нагрузкам, а также к циклическим воздействиям в различных средах и температурных режимах.
ГОСТ 28841-90. «Машины для испытания материалов на усталость. Общие технические требования»
Устанавливает общие технические требования к оборудованию, предназначенному для изучения параметров усталости в металлических (согласно ГОСТ 25.502) и полимерных материалах. Он декларирует требования к конструкции и рабочим параметрам установок, способных моделировать циклические нагрузки, в том числе в многоцикловых областях.
ГОСТ 1497-84. «Металлы. Методы испытаний на растяжение»
Этот стандарт регламентирует методы статических испытаний металлов при нормальной температуре (20 °С). Он является вспомогательным, но критически важным, так как для расчета режимов циклического нагружения и прогнозирования ресурса необходимы базовые статические характеристики материала, такие как предел текучести и временное сопротивление разрыву (предел прочности).
Оборудование для обеспечения условий испытаний
Хотя испытания на усталость по своей сути являются динамическими, их точность и достоверность во многом зависят от сопутствующего статического и климатического оборудования, которое позволяет подготовить образцы, провести предварительные статические тесты и, самое главное, смоделировать реальные температурные условия эксплуатации.
Компания Эталон-Профит производит широкий спектр систем, необходимых для обеспечения высокоточного контроля условий испытаний.
Системы температурных испытаний (СТИ)
Поскольку эксплуатационная температура — один из главных факторов, влияющих на многоцикловую усталость, СТИ необходимы для моделирования рабочих режимов.
Для исследований при повышенных температурах (например, для деталей турбин) используются высокотемпературные электрические печи. Компания Эталон-Профит предлагает распашные цилиндрические шкафы серии СТС (для нагрева от +200 до +1200 °C) и универсальные квадратные электропечи СТС-М, предназначенные для сверхвысокотемпературных испытаний тугоплавких металлов и керамики в условиях приложения статических нагрузок (растяжение, сжатие, изгиб).
Для исследований при пониженных температурах (например, для материалов, эксплуатируемых в северных регионах или в криогенной технике) применяются криотермостаты. Криотермостаты Эталон-Профит серий СКС (с охлаждением жидким азотом, до -150 °C) и СКС-М (с фреоновой системой охлаждения) обеспечивают высокую стабильность температурного фона.
Универсальные испытательные машины (УИМ)
Перед началом циклических испытаний, а также для контроля качества исходного материала, необходимо точно определить его статические характеристики, как того требует ГОСТ 1497-23. Для этих целей используются универсальные (разрывные) машины, такие как серии РКМ и X-PRO (от 5 до 600 кН), которые выпускаются Эталон-Профит в одноколонном, двухколонном или четырехколонном исполнениях. Для работы с длинномерными образцами применяются горизонтальные разрывные машины серии X-PRO.
Вспомогательное оборудование

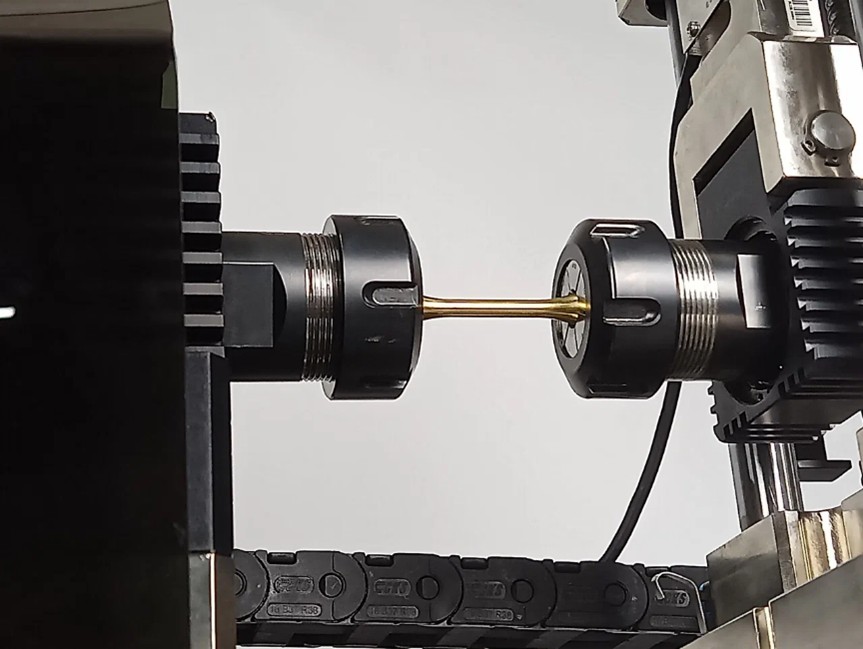

Надежное закрепление образцов, особенно при знакопеременном нагружении и в условиях нагрева, обеспечивают захваты и приспособления, в том числе специализированные захваты, изготовленные из жаростойких сплавов.
Контакты Эталон-Профит 8 (4932) 57-43-34 , office@etalon-profit.ru
