Ползучесть – уникальное свойство материалов медленно деформироваться под постоянной нагрузкой, особенно при повышенных температурах. Это явление может привести к потере прочности и, в конечном итоге, к разрушению конструкции. Именно поэтому испытания на ползучесть занимают центральное место в материаловедении и инженерии, обеспечивая безопасность и долговечность самых ответственных изделий и сооружений.

Что такое ползучесть и почему она возникает?

Ползучесть – это накопление пластической деформации в материале, когда он находится под воздействием постоянной механической нагрузки и определенной температуры. В отличие от мгновенной упругой или пластической деформации, которая возникает сразу после приложения нагрузки, ползучесть развивается со временем. Представьте, что вы кладете тяжелую книгу на полку. Если полка сделана из обычного дерева, она может немного прогнуться сразу, но со временем, под действием постоянного веса, прогиб будет постепенно увеличиваться. Это и есть ползучесть.

Физическая природа ползучести кроется в движении атомов внутри кристаллической решетки материала. Под действием приложенной нагрузки атомы смещаются, что приводит к деформации. Температура играет здесь ключевую роль: при высоких температурах молекулярные связи между атомами ослабевают, что делает их более подвижными и ускоряет процесс ползучести. Чем выше температура, тем быстрее происходит деформация ползучести. Более того, старение материала и изменения в его структуре также способствуют этому явлению.

Важность испытаний на ползучесть

Определение значения ползучести является критически важным для прогнозирования срока службы и надежности конструкций и оборудования, эксплуатирующихся в условиях длительных нагрузок и высоких температур. Результаты этих испытаний используются инженерами и конструкторами для выбора оптимальных материалов, которые смогут выдерживать заданные условия без преждевременного разрушения.

Наиболее актуальны такие исследования в областях, где надежность материалов жизненно важна. Например, в самолетостроении, проектировании турбин и двигателестроении. Лопатки и диски турбин, постоянно работающие при высоких температурах и нагрузках, являются ярким примером элементов, где деформация ползучести может привести к катастрофическим последствиям. Накопление деформаций ползучести в этих деталях может уменьшить зазор между лопатками и корпусом двигателя, что чревато заклиниванием и последующим разрушением. Анализ кривой ползучести – графика зависимости деформации материала от времени – позволяет специалистам не только спрогнозировать ресурс изделия, но и выбрать материал, соответствующий самым строгим требованиям.

ГОСТ 3248-81: Стандарт для испытаний металлов

Для обеспечения единообразия и достоверности результатов испытаний материалов на ползучесть существуют специальные стандарты. В России одним из ключевых таких документов является ГОСТ 3248-81, носящий название «Металлы. Метод испытания на ползучесть».

Этот стандарт регламентирует методы испытаний на ползучесть черных и цветных металлов и их сплавов при температурах, которые могут достигать 1200 °С. Суть метода, закрепленного в ГОСТ 3248-81, заключается в следующем: на специально подготовленный образец материала воздействует постоянная растягивающая нагрузка при строго заданной температуре, при этом непрерывно регистрируется деформация образца во времени. Этот ГОСТ является основополагающим документом для проведения таких испытаний, обеспечивая сравнимость и воспроизводимость данных.

Подготовка и проведение испытаний по ГОСТ 3248-81

Процесс испытаний на ползучесть требует тщательной подготовки и соблюдения строгих правил.

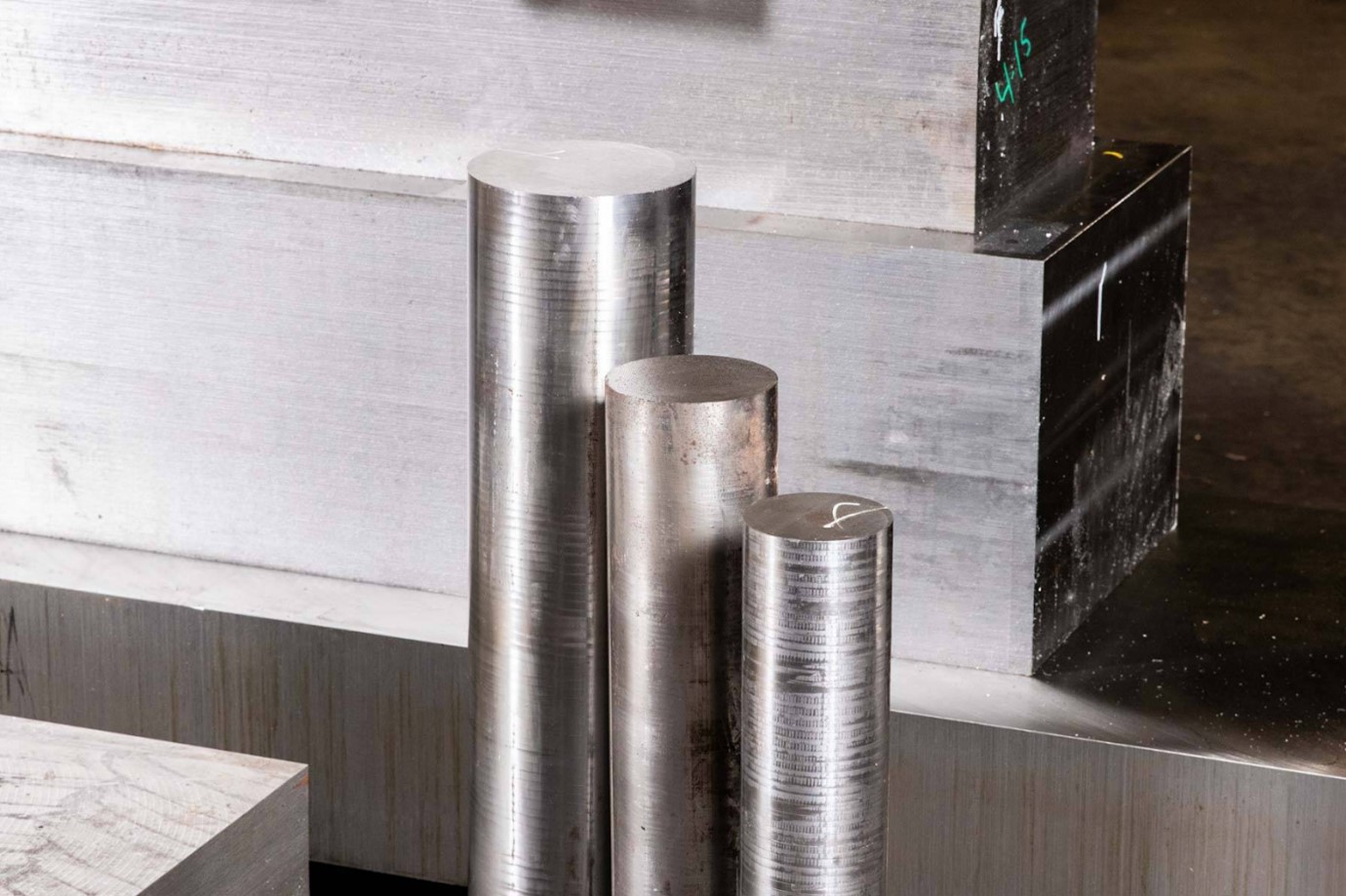

Требования к образцам. Испытываемые образцы могут быть цилиндрическими или плоскими. Также допускаются пропорциональные образцы других размеров и форм, если это указано в нормативно-технической документации. Поверхность рабочей части образца должна быть очень тщательно обработана, с соблюдением строгих требований к шероховатости и отклонениям от размеров. Важно, что выпрямление или правка образцов не допускается.

Оборудование для испытаний. Для проведения испытаний по ГОСТ 3248-81 используются специализированные машины, соответствующие ГОСТ 28845-90. Они должны обеспечивать соосное приложение нагрузки к образцу, автоматическое поддержание заданной нагрузки и температуры, а также точное измерение деформации.

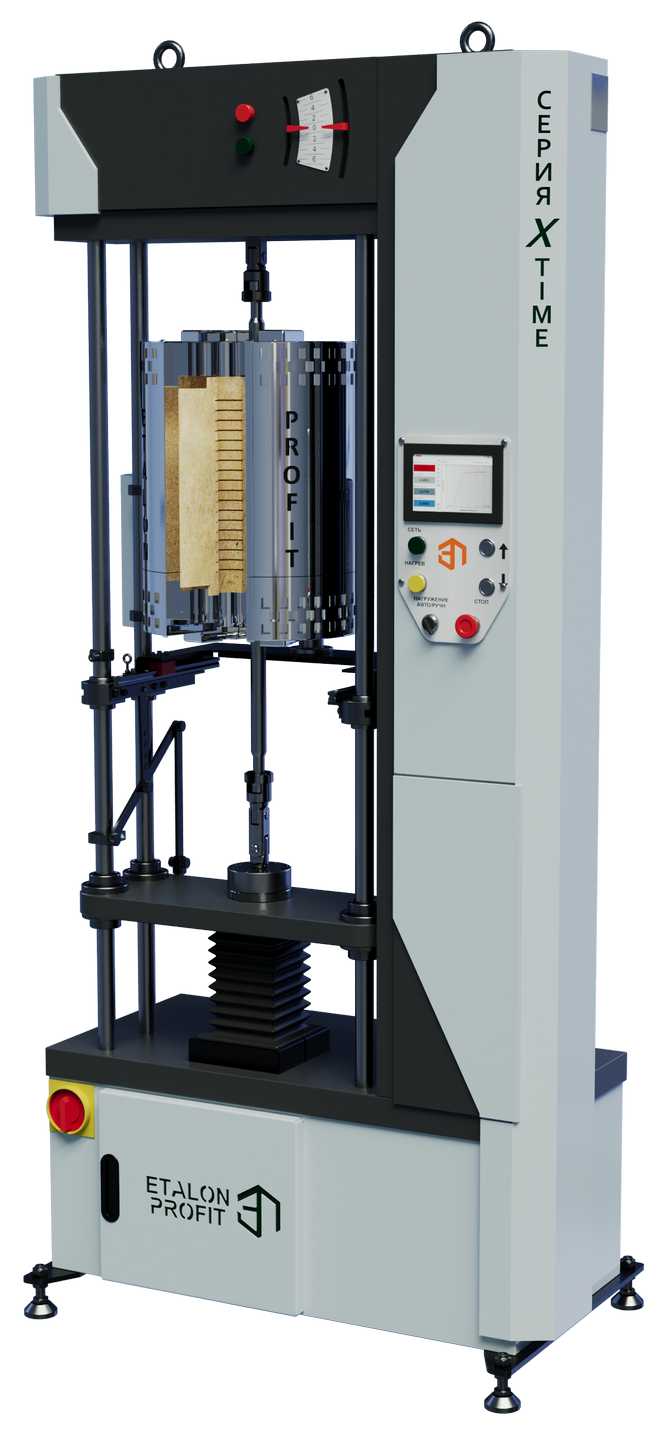

Компания Эталон-Профит производит автоматизированные установки для испытаний на длительную прочность и ползучесть серии X-TIME. Эти машины позволяют тестировать черные и цветные металлы, их сплавы, пластмассы и композиты до разрушения или истечения заданного времени. Они могут комплектоваться криокамерами и термокамерами для температурных испытаний, а также экстензометрами для точного измерения деформаций. Эти машины способны исследовать свойства материалов под влиянием нагрузки и температуры в течение длительного времени, что критически важно для определения их устойчивости к разрушению.

Помимо испытательных машин, необходимы печи (или системы температурных испытаний) для нагрева образцов до требуемой температуры, термопары для контроля температуры, а также штангенциркули для измерения размеров образцов. В качестве охлаждающей среды при необходимости могут применяться смеси жидкого азота или твердой углекислоты с этиловым спиртом.

Последовательность испытаний

1. Образец надежно фиксируется в захватах испытательной машины и помещается в печь, где он нагревается до заданной температуры. Время нахождения образца в печи до достижения заданной температуры не должно превышать восьми часов. После достижения температуры образец выдерживается в этом состоянии в течение одного часа для стабилизации.

2. После температурной выдержки к образцу плавно прикладывается предварительная нагрузка, составляющая 10% от заданной.

3. В течение пяти минут фиксируются значения температуры и удлинения образца. Если эти параметры остаются стабильными, нагрузка плавно увеличивается до заданного значения.

4. С этого момента начинается непрерывная регистрация удлинения образца.

5. Длительность испытаний на ползучесть может быть весьма значительной, составляя от 50 до 10000 часов, в зависимости от требований нормативно-технической документации для конкретного материала или изделия. Например, испытания лопаток авиационных газовых турбин могут длиться до 10 000 часов при температурах 700–1100 °С. Такая длительность влияет на себестоимость испытаний, что подчеркивает необходимость их тщательной подготовки.

6. После завершения испытаний определяется величина остаточного удлинения образца. Также могут быть определены относительное удлинение и относительное сужение образца, которые используются для расчета предела длительной прочности.

Обработка и интерпретация результатов

Полученные в ходе испытаний данные о деформации во времени используются для построения графика ползучести. На основании этого графика и других числовых значений специалисты определяют условный предел ползучести испытываемого металла – максимальное напряжение, при котором скорость деформации ползучести не превышает установленных норм, или деформация ползучести достигает заданной величины. Эти результаты тщательно оформляются в специальный протокол испытаний, который содержит все характеристики материала, образцов и сведения об использованной испытательной машине.

ЗАКЛЮЧЕНИЕ

Испытания на ползучесть являются неотъемлемой частью современного материаловедения и инженерии. Они позволяют глубоко понять поведение материалов в условиях длительных статических нагрузок и высоких температур, что критически важно для проектирования надежных и долговечных конструкций. Применение стандартизированных методик, таких как ГОСТ 3248-81, и высокоточного оборудования, в частности машин серии X-TIME от компании Эталон-Профит, гарантирует достоверность получаемых данных. Эти данные, в свою очередь, служат основой для выбора оптимальных материалов, прогнозирования их эксплуатационного ресурса и разработки инновационных решений, обеспечивающих безопасность и эффективность в самых требовательных отраслях промышленности.
