Способность противостоять раздирающим нагрузкам является критически важной характеристикой для самых разных материалов. Это свойство, известное как сопротивление раздиру, позволяет инженерам и производителям оценить, насколько материал устойчив к локальным разрушениям, вызванным растяжением или воздействием острых предметов. Понимание этого параметра необходимо для создания надежной и долговечной продукции, обеспечивая ее безопасность и эффективность в различных условиях эксплуатации.

Что такое сопротивление раздиру и почему это важно?

Сопротивление раздиру характеризует прочностные качества материалов и изделий, определяя их способность выдерживать разрывающие усилия. В отличие от общего растяжения, которое распределяется по всей площади образца, раздир часто начинается с небольшого надреза или дефекта, концентрируя нагрузку в одной точке и вызывая необратимое разрушение. Такой вид разрушения особенно актуален для материалов, которые подвергаются механическим воздействиям в процессе использования, например, в текстильной промышленности, производстве упаковки, строительстве и многих других отраслях.

Исторически методики определения сопротивления раздиру были разработаны более века назад и до сих пор широко используются в мировой практике. Цель таких исследований — выявить слабые стороны материалов и конструкций, чтобы своевременно скорректировать рецептуры, например, полимеров, или усилить продукцию посредством армирования. Эти испытания позволяют сравнивать различные сорта материалов по скорости падения их прочности, что дает ценную информацию для выбора наиболее подходящего материала для конкретных условий.

Материалы, подвергаемые испытаниям на раздир

Широкий спектр материалов подвергается испытаниям на раздир для оценки их эксплуатационных характеристик. Среди них:

• Текстиль и нетканые материалы: от одежды и обивки до геотекстиля и технических тканей.
• Полимерные изделия: полимерные пленки, пластмассы, эластомеры, резина, а также композиты.
• Бумага и фольга: упаковочные материалы, различные виды бумаги и тонкие металлические листы.
• Строительные и изоляционные материалы: кровельные покрытия, ячеистые теплоизоляторы.
• Канатно-веревочная продукция: материалы, подвергающиеся значительным растягивающим и разрывающим нагрузкам.

Цели и методы исследования сопротивляемости раздирающим нагрузкам

Тестирование материалов на устойчивость к раздирающим нагрузкам заключается в определении предельного усилия, при котором происходит необратимое разрушение образца. Изучается сопротивляемость как однослойных, так и многослойных материалов. Продукция с анизотропными свойствами, то есть свойствами, зависящими от направления, исследуется на противостояние раздиру вдоль и поперек центральной оси, чтобы получить полную картину поведения материала.

Методики исследования классифицируются по типу и направлению прилагаемой нагрузки. Наиболее распространены следующие варианты:

1. Раздир надрезанных, серповидных и угловых образцов: Эта технология применяется для исследования прочностных характеристик, например, эластомеров. Образцы фиксируются в захватах испытательной машины, и усилие нагнетается со стабильной скоростью до полного разрушения.

2. Непрерывное разрушение образцов с отфрезерованной канавкой: Для тестирования изделий, таких как полиэтиленовые трубы, фрезеруется удлиненное отверстие, и раздирание производится с помощью проволоки.

3. Непрерывный раздир с концентратором разрушения: Этот метод используется для изучения прочности неэластичных материалов. Воздействие осуществляется цилиндрическим металлическим элементом, а технология с первоначальным формированием зоны пластической деформации применяется, например, для испытаний ячеистых теплоизоляторов.

Испытания на раздир позволяют не только выявить уязвимые места, но и предложить меры по их устранению, например, посредством армирования. В зависимости от назначения продукции и условий ее эксплуатации, тестирование может проводиться при различных температурных режимах — как при повышенных, так и при пониженных температурах, чтобы оценить поведение материала в экстремальных условиях. Перед началом лабораторных испытаний образцы, изготовленные по регламенту, подвергаются кондиционированию для стабилизации их свойств.

ГОСТ 17922-72. Определение раздирающей нагрузки текстильных тканей

Одним из важных стандартов, регулирующих испытания на раздир, является ГОСТ 17922-72 "Ткани и штучные изделия текстильные. Метод определения раздирающей нагрузки". Этот стандарт распространяется на текстильные ткани и готовые штучные изделия, устанавливая метод определения их раздирающей нагрузки. Однако важно отметить, что он не применяется к суровым техническим тканям, обладающим высокой разрывной нагрузкой (2450 Н и выше для пробной полоски размером 50 х 200 мм).

Суть этого стандарта заключается в том, что он регламентирует лабораторные испытания, направленные на определение предельной нагрузки, при которой происходит разрыв материала вдоль продольной или поперечной нити. Полученные в результате анализов сведения позволяют сформулировать рекомендации по эксплуатации изделий, выбрать оптимальную технологию пошива и определить наиболее подходящую сферу применения ткани.

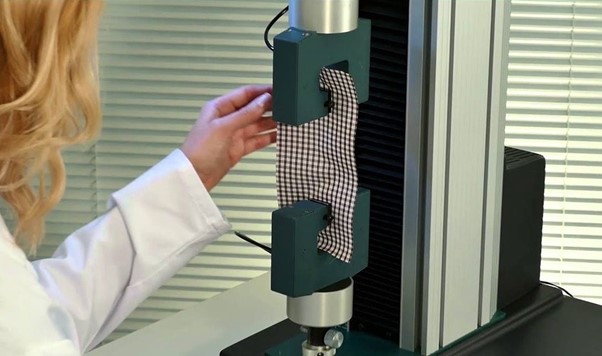

Алгоритм оценки прочности текстиля на разрыв по ГОСТ 17922-72 включает использование разрывных машин, которые должны развивать усилие, превосходящее ожидаемый результат разрыва ткани в 30 раз. Испытательные машины оснащены зажимами, в которых поочередно фиксируются образцы, выкроенные из ткани. Машины воздействуют на образец с постоянной скоростью, растягивая его. При нагружении цельная часть тканевых образцов разрывается вдоль линии надреза, и лаборант определяет предел прочности по нескольким образцам, вычисляя итоговое значение как среднее арифметическое.

Исследования прочностных характеристик, регламентированные этим ГОСТом, позволяют определить параметры износостойкости и пределы предстоящей нагрузки, что крайне важно для грамотного конструирования текстильной продукции и своевременного выявления ослабленных мест.

Оборудование для испытаний на раздир

Для проведения испытаний на раздир требуется специализированное оборудование, которое обеспечивает высокую точность и воспроизводимость результатов.

Основным инструментом являются разрывные или универсальные испытательные машины. Эти устройства способны точно и контролируемо применять нагрузку к образцу с заданной скоростью деформирования. Современные машины обладают гибкостью настроек и автоматизированным управлением, что позволяет получать надежные результаты. Они могут быть электромеханическими или гидравлическими, с электронным измерением или маятникового типа. Компания «Эталон-Профит» производит ряд универсальных испытательных машин (например, серии РКМ, РКМ svo, НИМ, X-PRO, X-TIME), которые могут использоваться для различных механических испытаний, включая разрыв, сжатие, изгиб, сдвиг, отрыв и отслаивание, и, соответственно, могут быть адаптированы для испытаний на раздир.

Помимо испытательных машин, необходимы следующие приспособления:

• • Система температурных испытаний: Если изделие предназначено для эксплуатации в нестандартных условиях, например, при повышенных или пониженных температурах, в герметичной камере создается необходимый температурный фон. Такие системы также используются для кондиционирования образцов.
  • Захваты и приспособления: Эти специально разработанные приспособления надежно фиксируют образцы, предотвращая их смещение или высвобождение под действием разрывной нагрузки. Они обеспечивают точное позиционирование изучаемых элементов.
  • Линейные измерители: Применяются для детального изучения образцов из эластичных тканей, позволяя оценить величину деформационных изменений до и во время разрыва.
  • Шаблоны для раскроя: Используются для изготовления образцов с необходимой геометрией и надрезами, что значительно ускоряет серийные лабораторные исследования.

Использование такого оборудования является фундаментальным этапом в процессе контроля качества и обеспечения безопасности и надежности конечной продукции. Точность, надежность и стандартизация процедур, обеспечиваемые этим оборудованием, не только гарантируют достоверные результаты, но и служат основой для создания прочных и долговечных конструкций.

Заключение

Испытания на раздир представляют собой неотъемлемую часть современного материаловедения и промышленности. Они дают возможность не только оценить прочностные характеристики различных материалов, но и прогнозировать их поведение в реальных условиях эксплуатации, обеспечивая высокий уровень качества и безопасности продукции. Строгое соблюдение стандартов, таких как ГОСТ 17922-72, и применение высокоточного испытательного оборудования, включая универсальные машины от производителей вроде «Эталон-Профит», являются залогом получения достоверных результатов, которые служат основой для дальнейших инноваций и развития в различных отраслях.
