ИСПЫТАНИЯ НА СКРУЧИВАНИЕ РАЗЛИЧНЫХ МАТЕРИАЛОВ

Надежность каждого механизма зависит от его способности выдерживать самые разнообразные нагрузки. Мы легко можем представить, что такое растяжение, когда трос натягивается до предела, или сжатие, когда колонна давит на фундамент. Однако существует не менее распространенный тип механического напряжения — скручивание, или кручение. Именно этот вид деформации определяет долговечность валов, пружин, проволоки и множества других компонентов, без которых невозможно представить современное машиностроение.

Испытание на скручивание — это специализированный метод механического анализа, цель которого заключается в оценке того, как материал или готовое изделие ведет себя под действием нагрузки, вызывающей вращение одного сечения относительно другого вокруг продольной оси. Это своеобразная "проверка на излом при повороте", которая выявляет механические пределы прочности и пластичности материала.

Кручение в повседневной жизни и инженерии

Элементы, подверженные кручению, встречаются повсеместно. Наглядный и важный пример — торсионные валы, широко применяемые, например, в автомобильной промышленности, особенно в подвеске. Их основная функция — сглаживание знакопеременных нагрузок, возникающих при движении. Без способности материала к упругой и пластичной деформации под действием скручивающих моментов, такие детали быстро бы разрушились.

Кроме того, испытание на кручение является обязательным для контроля качества резьбовых соединений (например, болтов и гаек), которые при затягивании подвергаются сложной комбинации растяжения и кручения. Но, пожалуй, наиболее часто этот вид испытаний применяется для оценки тонких длинномерных изделий — проволоки и катанки. Проволока, используемая в кабелях, строительных конструкциях или пружинах, должна не просто обладать прочностью на разрыв, но и выдерживать многократные или интенсивные скручивающие нагрузки без появления дефектов и разрушения.

Научный подход к деформации

Когда инженеры говорят о прочности материала, они подразумевают его способность сопротивляться разрушению. Эта прочность может быть измерена при растяжении, сжатии, изгибе или, как в нашем случае, при кручении. При скручивании в теле возникают касательные напряжения, которые распределяются по сечению. Когда эти напряжения превышают определенный предел, материал начинает пластически деформироваться, то есть менять свою форму необратимо. Превышение же предела прочности приводит к полному разрушению образца.

Испытание на кручение позволяет точно измерить, насколько материал пластичен и как он сопротивляется деформации до момента разрушения. Полученные данные являются критически важными при проектировании, поскольку они позволяют рассчитать максимальный крутящий момент, который может выдержать деталь, и определить ее безопасный эксплуатационный ресурс.

Стандарты, определяющие испытания

Для обеспечения точности, повторяемости и сопоставимости результатов испытания на скручивание строго регламентируются государственными и международными стандартами. Эти документы определяют типы образцов, методики проведения тестов и требования к испытательному оборудованию.

В сфере испытаний материалов на кручение ключевыми являются следующие стандарты.

ГОСТ 1545-80. «Проволока круглая из металлов и сплавов. Метод испытания на скручивание при нормальной температуре». Этот стандарт регламентирует, как проводить испытание круглой проволоки из различных металлов и сплавов диаметром от 0,20 до 10 мм. Методика, изложенная в нем, устанавливает требования к подготовке образцов, их фиксации, частоте вращения захвата и количеству скручиваний до разрушения. Фактически, этот стандарт является основной инструкцией для определения способности проволоки выдерживать осевое вращение при обычных условиях.

ГОСТ Р 50708-94. «Проволока из черных и цветных металлов и их сплавов. Метод испытания на знакопеременное кручение». Этот документ устанавливает метод оценки способности проволоки к пластической деформации при знакопеременном кручении (то есть, при многократном изменении направления скручивания). Такой тест имеет особое значение, поскольку он позволяет выявить как наружные (поверхностные), так и внутренние дефекты материала, которые могут быть неочевидны при однонаправленном скручивании или растяжении.

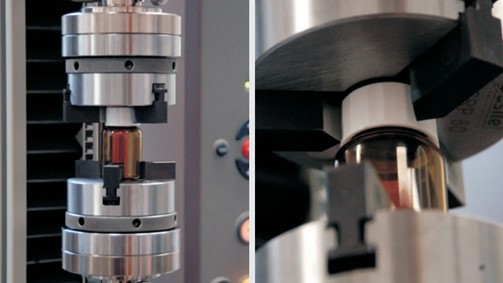

Методика проведения испытаний. Процесс испытания на скручивание начинается с тщательной подготовки образца, например, проволоки. Длина рабочей части образца должна соответствовать нормативно-технической документации.

Образец надежно фиксируется в захватах испытательной машины. Ключевое требование к машине — точность и надежность захватов, которые должны предотвращать проскальзывание. В некоторых случаях, например, при проведении испытания на знакопеременное кручение, на образец предварительно может быть приложено растягивающее напряжение, которое составляет до 2 % от временного сопротивления материала.

Далее машина начинает процесс скручивания. За одно скручивание принимается один полный оборот активного захвата машины. Частота вращения захвата выбирается в соответствии с требованиями стандарта (например, ГОСТ 1545-80).

Разновидности испытаний:

• Образец скручивается в одном направлении до полного разрушения или до достижения заданного количества оборотов.
• Применяется по методике, описанной в ГОСТ Р 50708-94. Машина должна обеспечивать изменение направления кручения. Количество оборотов в одном и противоположном направлениях устанавливается стандартом на конкретный тип проволоки. Испытания продолжаются до разрушения образца. После разрушения проводится визуальная проверка отсутствия видимых дефектов.

Полученные в ходе испытаний данные о количестве циклов до разрушения или о максимальном крутящем моменте регистрируются и оформляются в протокол, который включает информацию о характеристиках образца, условиях проведения теста и его результатах.

Кручение в экстремальных условиях

Надежность многих конструкций — от турбинных лопаток до элементов космической техники — должна сохраняться не только при комнатной температуре, но и в условиях сильного нагрева или экстремального холода. Рост температуры значительно изменяет механические характеристики металлов, понижая предел текучести и влияя на пластичность.

Поэтому, помимо стандартных тестов при нормальных условиях, испытания на кручение могут проводиться при повышенных и пониженных температурах. Например, испытание на горячее скручивание (или горячее кручение) используется для оценки технологической пластичности металла при высоких температурах. Этот метод важен для проверки качества металлов, которые в дальнейшем будут использоваться для изготовления валов и других деталей, работающих в условиях сильного теплового воздействия. Результат такого теста определяется по числу скручиваний образца до его разрушения и максимальному крутящему моменту.

Для моделирования таких экстремальных условий применяются специальные камеры и печи, которые интегрируются в испытательные машины.

Оборудование для точного контроля

Для проведения точных и контролируемых испытаний на скручивание, соответствующих стандартам, требуется специализированное лабораторное оборудование, способное генерировать и измерять крутящий момент.

Компания Эталон-Профит предлагает приборы, разработанные специально для технологических испытаний на скручивание.

Специализированные приборы на скручивание

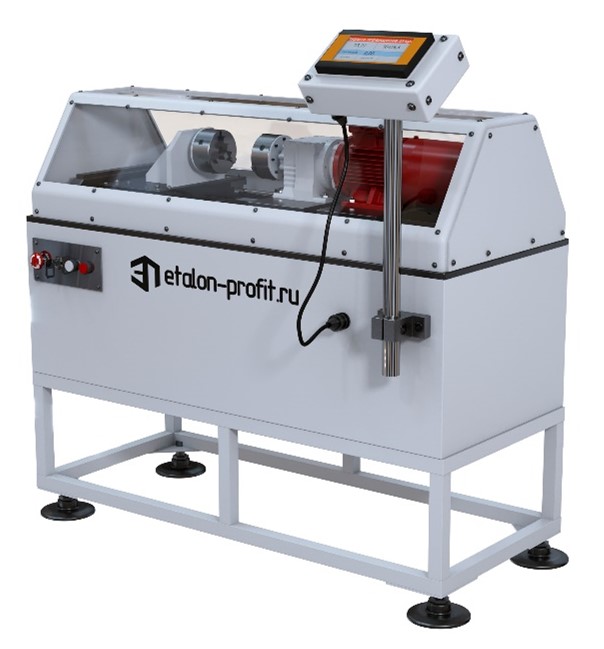

Для проволоки различных диаметров используются машины серии ИХ 5133 (настольные электромеханические установки для проволоки малых диаметров) и ИХ 5092 (напольные приборы для проволоки малых и средних диаметров). Для работы с более крупными образцами, такими как катанка больших диаметров, применяются автоматизированные аппараты серии МСК 500-20, предназначенные для статических испытаний металлов на скручивание.

Универсальные испытательные машины

Многофункциональные универсальные машины также могут быть использованы для проведения статических испытаний скручиванием при наличии соответствующего приспособления. Эти машины могут моделировать комплексные статические нагрузки — растяжение, сжатие, изгиб и перекручивание образцов.

Системы температурных испытаний

Для моделирования условий, приближенных к реальной эксплуатации, особенно при высоких и низких температурах, используются специализированные системы.

Таким образом, испытание на скручивание является незаменимым инструментом в инженерной практике, позволяющим гарантировать, что критически важные детали машин и конструкций обладают необходимой прочностью и пластичностью, чтобы выдержать поворотную деформацию в течение всего срока службы. Строгое соблюдение стандартов, таких как ГОСТ 1545-80 и ГОСТ Р 50708-94, в сочетании с высокоточным испытательным оборудованием, обеспечивает надежность и безопасность современной техники.
