Пластиковые трубы можно встретить повсюду: от систем водоснабжения и канализации до газопроводов и отопительных сетей. Популярность полимерных труб обусловлена их многочисленными преимуществами перед традиционными металлическими аналогами. Они легкие, устойчивы к коррозии и химически инертны, что значительно продлевает срок их службы – до 50 лет и более. Кроме того, на внутренних стенках пластиковых труб не образуются отложения, сужающие рабочий просвет, а их гибкость и технологичность упрощают монтаж и позволяют создавать коммуникационные системы любой сложности.

Зачем необходимы испытания?

Несмотря на очевидные преимущества, критически важно убедиться в надежности и безопасности пластиковых труб. Их долговечность и способность выдерживать эксплуатационные нагрузки напрямую зависят от качества материала и соблюдения производственных технологий. Поскольку многие коммуникации из полимерных материалов прокладываются скрытым способом (в траншеях, бетонных стяжках, штробах), их эксплуатационный контроль затруднен. Это предъявляет высокие требования к их качеству и соответствию нормативным параметрам.

Лабораторные испытания являются основным способом подтверждения заявленных характеристик производителя. Протоколирование результатов входного, промежуточного и финишного тестирования – обязательная процедура. Отгрузка пластиковых труб разрешается только после таких исследований и регистрации сведений о проверках по программе качества.

Дополнительные контрольные испытания могут быть необходимы в нескольких случаях:

• при возникновении сомнений у покупателя в соответствии физико-механических показателей труб значениям, указанным в технической документации.

• при отсутствии обязательной маркировки на продукции, что вызывает подозрения в ее подлинности.

• если поставка изделий не сопровождается документальным подтверждением качества (сертификатами, протоколами испытаний).

• в случае нарушения условий перевозки и складирования, что может повлиять на эксплуатационные свойства труб.

Виды нагрузок и проверяемые свойства

Исследования физических свойств пластиковых труб проводятся в лабораторных условиях на специализированном оборудовании, способном имитировать различные виды нагрузок, характерные для практического применения.

Статические нагрузки

Имитируются такие воздействия, как растяжение, сжатие, изгиб, прокол. Целью является изучение пластичности, прочности, способности материала сохранять пространственную жесткость. Определяются такие параметры, как предел пропорциональности, модуль упругости, предел текучести, временное сопротивление, относительное удлинение и относительное сужение.

Динамические нагрузки

Оценивается эксплуатационная долговечность, определяющая пассивную безопасность. Материалы тестируют на сопротивляемость серии ударов и определяют предел выносливости при вибрации.

Температурные воздействия

Проводятся исследования при минусовых и плюсовых температурах, чтобы оценить устойчивость материала к колебаниям температур, что критически важно для трубопроводов, работающих в различных климатических условиях или транспортирующих горячие/холодные среды. Также проверяются сварные соединения и узлы с фитингами на разрывные нагрузки как предварительно, так и окончательно, оценивая качество состыковки и пластичность материала по характеру разрушений.

Основные государственные стандарты (ГОСТы) для пластиковых труб

В Российской Федерации качество и методы испытаний пластиковых труб регламентируются рядом государственных стандартов. Вот некоторые из наиболее важны.

ГОСТ 54475 (ГОСТ 54475-2011). Этот стандарт распространяется на полимерные трубы со структурированной стенкой и фасонные части к ним, предназначенные для систем безнапорной подземной наружной канализации, включая хозяйственно-бытовую канализацию, дренаж, водоотведение и ливневую канализацию. Он определяет технические условия для таких труб, методы контроля размеров, способы создания соединений и требования к исходному сырью. Стандарт регламентирует приемо-сдаточные и контрольные испытания, включающие проверку жесткости, прочности, сопротивляемости изгибу и прогреву.

ГОСТ 53652.1 (ГОСТ Р 53652.1-2009). Устанавливает общие требования к методу определения свойств термопластовых труб при растяжении. Это испытание рассматривается как тест материала в форме трубы, а его результаты используются для контроля процесса переработки, но не для количественной оценки длительной эксплуатационной прочности. Стандарт позволяет определить предел пропорциональности, модуль упругости, физический и условный предел текучести, временное сопротивление, относительное удлинение и относительное сужение.

ГОСТ 58121.1 (ГОСТ Р 58121.1-2018). Регулирует общие характеристики полиэтиленовых (ПЭ) композиций, используемых для изготовления труб и фитингов, предназначенных для транспортировки газообразного топлива. Он устанавливает требования к составу материала (включая добавки и пигменты), их свариваемости, упаковке, маркировке и хранению. Стандарт также описывает методику испытаний на стойкость к осевому растяжению сварного шва при стыковой сварке фитингов с трубным концом, что является доминирующим способом соединения элементов при монтаже трубопроводов.

ГОСТ 18599–2001. Определяет требования к полиэтиленовым трубам для питьевого и холодного водоснабжения, регламентируя изучение устойчивости к растягивающим и разрывным усилиям, а также определение относительного удлинения до и после разрушения.

ГОСТ Р 50838-2009. Излагает требования к полиэтиленовым трубам, применяемым для устройства подземных сетей газоснабжения, включая испытания на стойкость к осевому растяжению, постоянному давлению, воздействию компонентов газового горючего и измерение удлинения после прогрева.

ГОСТ 32415-2013. Устанавливает требования к пластиковым трубам для систем отопления и горячего водоснабжения, предусматривая испытания на ударную прочность, стойкость к гидростатическому давлению и осевому растяжению.

Оборудование для испытаний

Для проведения комплексных и точных испытаний пластиковых труб используется широкий спектр специализированного оборудования. Компания «Эталон-Профит» предлагает современные решения, соответствующие актуальным стандартам качества.

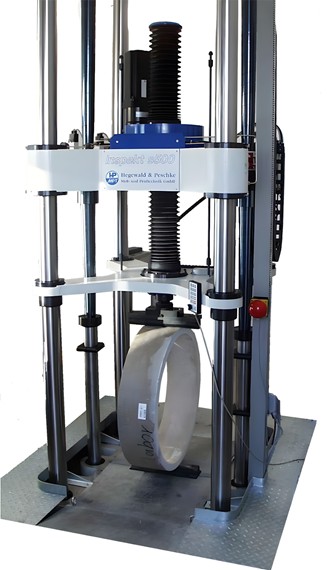

УНИВЕРСАЛЬНЫЕ ИСПЫТАТЕЛЬНЫЕ МАШИНЫ. Эти установки являются основой большинства лабораторных испытаний. Они способны воспроизводить статические нагрузки, такие как растяжение, сжатие, изгиб, прокол, кручение и сдвиг, до момента разрушения образца. Универсальные машины могут быть одноколонными или двухколонными, а также представлены в горизонтальном исполнении. Например, «Эталон-Профит» производит разрывные электромеханические машины различных серий, включая двухзонные установки и прецизионные напольные лабораторные машины. Также доступны горизонтальные испытательные машины серии X-PRO.

МАЯТНИКОВЫЕ КОПРЫ. Эти аппараты предназначены для изучения сопротивляемости материалов ударным силам. Они позволяют определить ударную вязкость материала по методикам Шарпи и Изода, разрушая исследуемый образец ударом свободно падающего бойка. «Эталон-Профит» предлагает маятниковые копры серии РКМ-К различных модификаций, включая автоматизированные установки для динамических испытаний на ударную прочность и настольные копры с ручным подъемным механизмом.

СИСТЕМЫ ТЕМПЕРАТУРНЫХ ИСПЫТАНИЙ. Оснащенные высокоточными терморегуляторами, эти установки воссоздают температурный фон с минусовыми и плюсовыми показателями в широком диапазоне, а также обеспечивают стабильную температурно-влажностную среду для кондиционирования образцов. Системы температурных испытаний от «Эталон-Профит» включают криотермостаты универсальные с азотной или фреоновой системами охлаждения, высокотемпературные электрические печи и стационарные низкотемпературные системы для маятниковых копров.

ЗАХВАТЫ И ПРИСПОСОБЛЕНИЯ. Важная составляющая любой испытательной машины. Они обеспечивают надежную фиксацию образцов без их высвобождения, кручения или смещения при приложении нагрузок. «Эталон-Профит» предлагает широкий ассортимент захватов для испытаний материалов на растяжение, включая пневматические клиновые, механические клиновые, винтовые, тисочные и улиточные захваты, адаптированные для различных типов материалов, включая проволоку и нити.

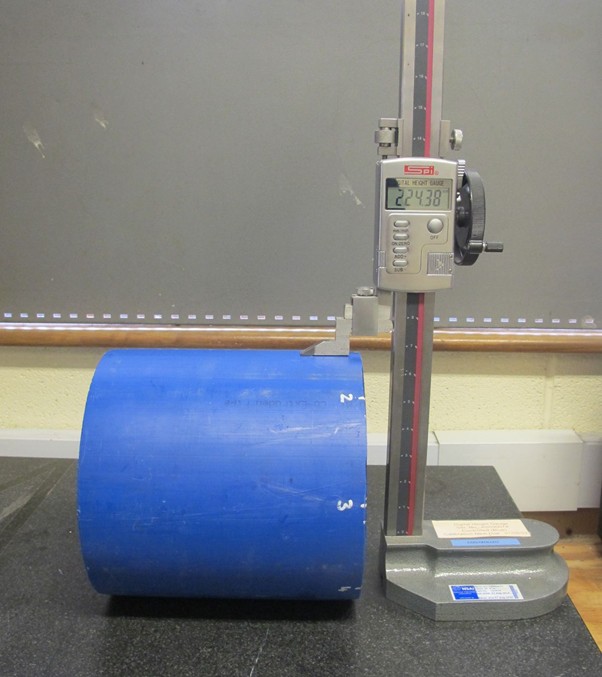

ИЗМЕРИТЕЛЬНЫЕ ИНСТРУМЕНТЫ. Для подготовки образцов, контроля размеров продукции, а также измерения удлинения и сужения до и после разрушения используются высокоточные измерительные приборы, такие как линейки, штангенциркули и экстензометры, которые чутко реагируют на деформационные изменения и фиксируют их с высокой точностью.

ЗАКЛЮЧЕНИЕ

Испытания пластиковых труб – это не просто набор лабораторных процедур, а фундаментальный элемент обеспечения безопасности и долговечности современной инфраструктуры. Строгое следование государственным стандартам и использование надежного, современного испытательного оборудования позволяет производителям гарантировать качество своей продукции, а потребителям – быть уверенными в ее эксплуатационных характеристиках. Именно такой всесторонний контроль делает возможным использование пластиковых труб в самых ответственных областях, от бытовых коммуникаций до стратегических газопроводов.
