Испытания проводов

В промышленности и быту провода являются одним из наиболее востребованных видов электротехнической продукции. Они выполняют критически важную функцию — передают электрический ток или сигнал от источника к потребителю. Обширный сортамент проводов, используемых в обмотках промышленных установок, релейных устройствах, трансформаторах, а также в линиях электропередач и сетях связи, требует жесткого контроля качества. Долговечность, надежность и, главное, безопасность эксплуатации проводов напрямую зависит от их способности выдерживать многообразные воздействия внешней среды. Провода — это сложные длинномерные изделия, конструкция которых объединяет токоведущую часть и изоляционную защиту. Токоведущая часть обычно изготавливается из медной, алюминиевой или комбинированной проволоки, собранной в жилы или пучки. Внешняя защита может быть выполнена из полимерных материалов (поливинилхлорид, полиэтилен, резина, композиты), а также из различных типов оплетки (шелковая, капроновая, хлопковая, стекловолоконная нитяная с эффектом затухания, эмали или лаки).

Внешние угрозы и требования к прочности

Срок службы проводов, который по нормативным требованиям должен составлять не менее восьми лет, зависит не только от электрических параметров, таких как скачки напряжения или перегрузки. В процессе эксплуатации провода подвергаются серьезным механическим, термическим и циклическим нагрузкам. Для гарантирования бесперебойной передачи тока и обеспечения целостности изоляционных оболочек, прочностные характеристики проводов должны отвечать целому ряду жестких требований:

1. Устойчивость к статическим нагрузкам: Провода должны сохранять целостность при постоянных растягивающих, давящих или разрывающих усилиях.
2. Противостояние динамическим воздействиям: Изделия должны быть устойчивы к механическим ударам и многократно повторяющимся нагрузкам, которые вызывают усталость материала.
3. Термомеханическая стабильность: Критически важна устойчивость к тепловым деформационным изменениям при нормативном и высоком нагреве, а также стойкость к воздействию низких температур и ультрафиолетового излучения.
4. Целостность изоляции: Изоляция должна обладать плотным прилеганием к токоведущей жиле, при этом должно быть предусмотрено свободное отделение изоляционной обмотки или оболочки от жилы для удобства монтажа.
5. Износоустойчивость: Провода должны сопротивляться истирающим воздействиям и выдерживать циклические термомеханические нагрузки. Для проверки соответствия этим параметрам производители и сертификационные структуры проводят испытания двух основных форматов: контрольные (для всей продукции перед поступлением в продажу) и типовые (при внесении изменений в конструкцию).

Стандартизация и нормативная база

Точность и повторяемость результатов испытаний обеспечивается за счет применения унифицированных методов и оборудования, установленных национальными стандартами.

ГОСТ 28840-90 (Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования)

Этот стандарт регламентирует общие технические требования к испытательным машинам, которые используются для моделирования статических режимов нагружения, таких как растяжение, сжатие и изгиб. Поскольку провода постоянно подвергаются статическим нагрузкам, этот ГОСТ обеспечивает точность и надежность оборудования, которое определяет пределы прочности изоляционных и токоведущих частей. Стандарт также затрагивает возможность оснащения этих машин термокриокамерами для проверки свойств материалов при высоких и низких температурах.

ГОСТ 28841-90 (Машины для испытания материалов на усталость. Общие технические требования)

Этот документ устанавливает требования к машинам, предназначенным для испытания материалов на усталость. Поскольку провода и их компоненты подвергаются многократно повторяющимся нагрузкам (например, вибрации), этот ГОСТ критически важен. Он гарантирует, что испытательное оборудование может достоверно моделировать циклические воздействия в мало- и многоцикловой областях, помогая спрогнозировать ресурс изделия до появления необратимого хрупкого разрушения.

Технологии и оборудование для тестирования

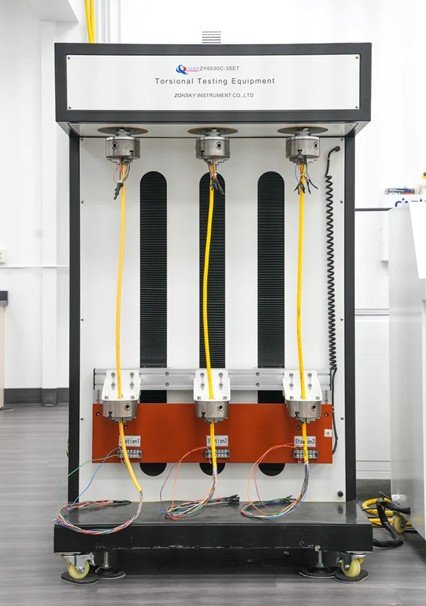

Для всесторонней оценки прочностных параметров проводов требуется комплекс высокотехнологичного лабораторного оборудования, способного воспроизводить широкий спектр нагрузок — от медленного растяжения до высокочастотных ударов, а также моделировать экстремальные температурные условия. Компания Эталон-Профит производит и поставляет испытательные установки, способные удовлетворить эти сложные требования: Универсальные испытательные машины (УИМ) УИМ являются основным инструментом для моделирования статических нагрузок, которым подвергаются провода. Эти аппараты должны быть функциональны и способны скручивать, растягивать, сжимать, разрывать и изгибать образцы материалов и готовых изделий. В ассортименте Эталон-Профит представлены:

• Разрывные электромеханические машины серии РКМ Х.2 и РКМ Х.1, которые являются двухзонными установками и используются для проведения испытаний в режимах статического нагружения.
• Прецизионные напольные испытательные машины РКМ Х.2 svo — двухколонные установки для высокоточного измерения силы и деформации. Также имеются РКМ Х.1 svo — одноколонные прецизионные машины.
• Консольные настольные испытательные машины НИМ — универсальные приборы, предназначенные для статического и знакопеременного нагружения образцов.
• Ультрасовременные разрывные станки серии X-PRO, включая X-PRO 5-100.2 и X-PRO 200-600.2, которые могут использоваться для исследования механических свойств материалов при растяжении, сжатии, изгибе и срезе. Также в ассортименте присутствуют Горизонтальные испытательные машины, такие как X-PRO 5-100.2 и X-PRO 200-600.2, которые могут быть применены для испытаний длинномерных изделий.
• Универсальные машины оснащаются чувствительными датчиками и электронными модулями управления, которые регистрируют деформационные изменения.

Системы температурных испытаний

• Провода часто эксплуатируются в условиях нестандартного микроклимата или вне отапливаемых помещений, поэтому их устойчивость к нагреву и охлаждению критически важна. Для воссоздания температурного фона Эталон-Профит предлагает:
• Камеры СКС — криотермостаты, работающие в широком диапазоне температур, например, от -80 до +300 градусов, с опцией до +350 градусов, что позволяет проверять устойчивость изоляции к сильному холоду и умеренному нагреву.
• Системы СТС — распашные цилиндрические трехзонные печи, работающие в диапазоне от +300 до +1100 °C (с возможностью до +1200 °C), которые могут использоваться для проверки материалов при высоком нагреве.
• Распашные универсальные квадратные электропечи СТС-М для сверхвысокотемпературных испытаний в условиях статических напряжений.

Эти системы позволяют плавно регулировать степень нагрева и охлаждения, обеспечивая нормативную точность.

Вспомогательные приспособления

• Для измерения деформационных изменений используются экстензометры, которые снабжены датчиками для регистрации растяжения, сжатия или изгиба до момента разрушения образца. Кроме того, для измерения остаточных деформаций после разрушения образца требуются традиционные измерительные инструменты (линейки, угольники, штангенциркули). Комплексный подход к испытаниям проводов, включающий применение высокоточных универсальных и динамических машин, а также систем температурного контроля производства Эталон-Профит, в строгом соответствии с требованиями стандартов (таких как ГОСТ 28890, ГОСТ 28840-90 и ГОСТ 28841-90), обеспечивает надежность электротехнической продукции и ее долгий безопасный ресурс.
