Испытания резины на эластическое восстановление после сжатия

В условиях суровой российской зимы, когда температура воздуха в северных регионах может опускаться до –60 °С и ниже, обычные материалы ведут себя непредсказуемо. Резина, которая при комнатной температуре кажется мягкой и податливой, на морозе способна превратиться в подобие хрупкого пластика или даже стекла. Однако от ее способности сохранять упругость зависят жизни людей: уплотнители в авиационных двигателях, детали тормозных систем грузовиков и герметизирующие элементы нефтепроводов должны работать безупречно в любой холод. Одним из самых важных тестов, позволяющих гарантировать надежность таких изделий, является испытание на эластическое восстановление после сжатия при низких температурах. Лидером в разработке оборудования для подобных исследований в России является компания «Эталон-Профит», чьи приборы позволяют с идеальной точностью определить, «вспомнит» ли замерзшая деталь свою первоначальную форму после снятия нагрузки.

МОЛЕКУЛЯРНАЯ ПАМЯТЬ

Резина — это уникальный полимер, состоящий из длинных молекулярных цепочек, которые в обычном состоянии находятся в хаотичном, скрученном виде. Когда мы сжимаем резиновый мяч, эти цепочки вытягиваются и напрягаются, а при отпускании — мгновенно возвращаются в исходное состояние, подобно микроскопическим пружинам. Но холод вносит свои коррективы. При понижении температуры энергия движения молекул падает, они становятся и менее подвижными.

Если сильно охлажденную резину сжать, ее молекулы зафиксируются в деформированном положении. После снятия нагрузки они могут остаться в этом сплющенном состоянии, потеряв способность к восстановлению. Это явление критически опасно для уплотнителей: если на морозе прокладка сожмется под давлением, а затем при вибрации или смещении зазора не вернет свою форму, возникнет утечка. Способность материала возвращаться к исходным размерам после пребывания в сжатом состоянии на холоде и называется коэффициентом морозостойкости по эластическому восстановлению.

Нормативная база (СТАНДАРТЫ)

Испытания резины на морозостойкость — это не просто заморозка в холодильнике, а строго регламентированный процесс, описанный в государственных стандартах. Специалисты фирмы «Эталон-Профит» создают свои установки, опираясь на требования ключевых документов.

Инструментарий точности. ПРИБОР ИМ 5039

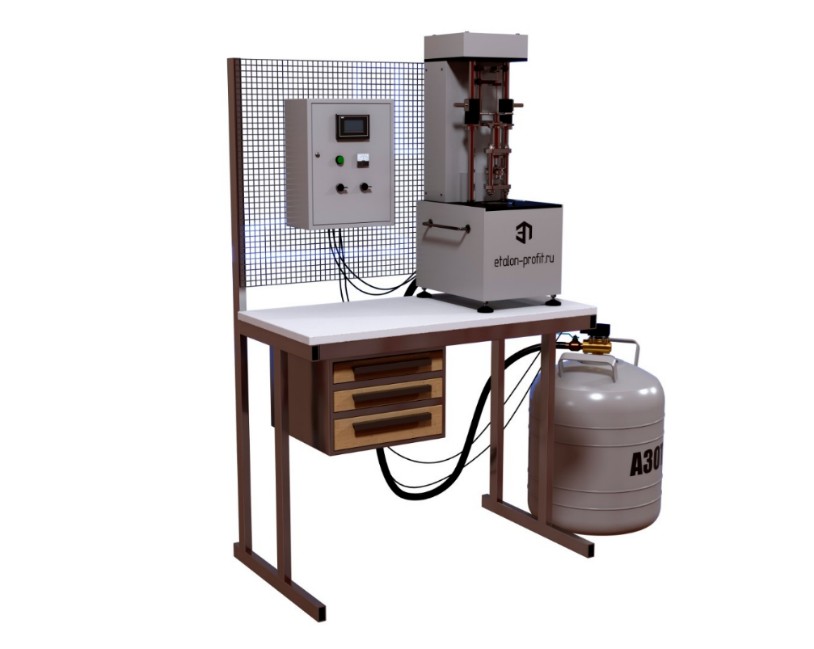

Для проведения тестов по главной методике — ГОСТ 13808-79 — компания «Эталон-Профит» выпускает специализированный прибор ИМ 5039. Это настольная электромеханическая установка, которая объединяет в себе систему нагружения и высокоточный криостат.

Конструкция прибора ИМ 5039 продумана до мелочей для обеспечения стабильности эксперимента. В основе лежит криокамера, заполненная этиловым спиртом, который служит теплопередающей средой. Чтобы температура была одинаковой в каждой точке камеры, внутри работает специальная мешалка. Охлаждение происходит за счет подачи паров жидкого азота из сосуда Дьюара через электромагнитный клапан. Эта система позволяет достигать температур до –70 °С и поддерживать их с точностью до 1 градуса, что критически важно, так как отклонение даже на пару градусов может исказить результат испытания.

Для измерения деформации используется устройство с ценой деления 0,01 мм, что позволяет зафиксировать даже самые незначительные изменения в структуре резины. Вся электроника управляется через пульт с микропроцессорной системой, которая может быть интегрирована с персональным компьютером и программным обеспечением от «Эталон-Профит» для автоматизации расчетов.

Как проходит испытание?

Процесс тестирования требует строгого соблюдения временных интервалов и последовательности действий. Сначала из резины вырубают цилиндрические образцы высотой и диаметром ровно 10 мм. Важно, чтобы на них не было никаких заусенцев или трещин.

Первым делом измеряют высоту образца при комнатной температуре. Затем его помещают между стальными столами сжатия и сдавливают ровно на 20 % от первоначальной высоты (то есть до 8 мм). В таком сжатом виде образец погружают в уже охлажденный криостат. Время выдержки в холоде составляет ровно 5 минут — этого достаточно, чтобы молекулярные цепочки «застыли» в новом положении.

Затем наступает самый ответственный момент: образец освобождают от нагрузки, но при этом он остается внутри криокамеры в спиртовой ванне. Резине дают «отдохнуть» три минуты, в течение которых она пытается вернуть свою форму за счет внутренних сил упругости. По истечении этого времени прямо в холодной среде измеряют новую высоту образца. Коэффициент морозостойкости рассчитывается как отношение восстановленной части высоты к величине первоначального сжатия. Если коэффициент близок к единице — резина отличная, если к нулю — она полностью потеряла эластичность.

Преимущества комплексного подхода «Эталон-Профит»

Компания «Эталон-Профит» предлагает не просто отдельные приборы, а комплексные решения для лабораторий. Если задачи предприятия шире, чем просто тест по одному ГОСТу, оборудование может быть дополнено универсальными испытательными машинами серий X-PRO, РКМ или X-TIME. Эти машины в сочетании с криокамерами позволяют проводить растяжение, изгиб и сжатие в широчайшем диапазоне температур — от –100 до +1200 °С.

Особое внимание уделяется программному обеспечению. Оно не только управляет процессом, но и строит графики зависимости деформации от времени, автоматически формирует протоколы испытаний и сохраняет данные в архивах. Это исключает риск человеческой ошибки при расчетах и позволяет отслеживать качество материалов в динамике.

ЗАКЛЮЧЕНИЕ

Испытания резины на эластическое восстановление — это гарантия того, что техника не подведет в самый ответственный момент на крайнем Севере или в ледяном вакууме космоса. Оборудование фирмы «Эталон-Профит» превращает сложные лабораторные изыскания в четкий, автоматизированный и высокоточный процесс, полностью соответствующий государственным стандартам.
