Испытания стоматологических имплантатов

Внутрикостные дентальные имплантаты стали основой современной стоматологии, предлагая пациентам не только восстановление эстетики, но и полноценную функциональность утраченных зубов. Однако имплантат — это не просто титановый винт. Это сложная система, которая должна выдерживать колоссальные, постоянно меняющиеся нагрузки в агрессивной биологической среде в течение многих лет. Чтобы гарантировать безопасность и долговечность, каждый элемент этой системы, от тела имплантата до винта абатмента, должен пройти через строжайший цикл испытаний.

Главная цель таких испытаний — смоделировать самые жесткие условия, которые могут возникнуть в ротовой полости, и убедиться, что изделие не выйдет из строя. Ведь даже минимальный дефект может привести к разрушению, ослаблению соединения или потере кости. Именно поэтому испытания дентальных имплантатов регламентируются национальными и международными стандартами, устанавливающими точные методики проверки механической прочности и биологической совместимости.

Внутрикостная система: сложная механика

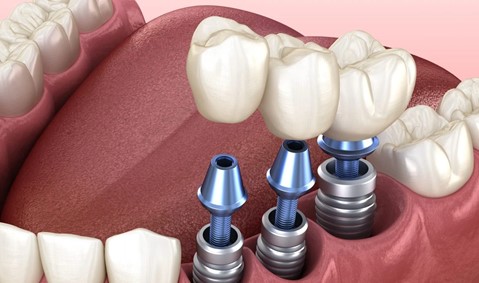

Дентальная имплантационная система (или система внутрикостных стоматологических имплантатов) — это интегрированное устройство, состоящее из нескольких компонентов, которое, помимо поддержки зубного протеза, может использоваться как опора для ортодонтических аппаратов. Обычно система включает тело имплантата, фиксируемое в кости, и один или несколько соединительных компонентов, например, абатмент.
В отличие от ортопедических протезов конечностей, где нагрузка часто является осевой, в ротовой полости имплантат испытывает комплексную циклическую нагрузку, сочетающую сжатие, растяжение, изгиб и кручение. При жевании сила прикладывается под углом, создавая значительный изгибающий момент, который является основной причиной усталостного разрушения.
Чтобы обеспечить пациенту предсказуемую долгосрочную эксплуатацию, инженеры и исследователи должны обладать точными сведениями о способности имплантатов сопротивляться этим характерным нагрузкам. Данные получают в ходе лабораторных исследований, которые имитируют реальные механические и физические воздействия.

Усталостные испытания под углом

Один из самых критичных параметров для любого имплантата — это предел усталости, то есть способность материала выдерживать многократные циклические нагрузки без разрушения. В стоматологии циклическая нагрузка происходит миллионы раз в процессе жевания. Чтобы оценить эту характеристику максимально объективно, испытания проводятся в условиях, имитирующих самый неблагоприятный клинический сценарий.
Метод испытаний на усталостную прочность единичных внутрикостных стоматологических имплантатов и их компонентов регламентируется стандартом ГОСТ Р ИСО 14801-2012 "Стоматология. Имплантаты. Усталостные испытания для внутрикостных стоматологических имплантатов".

ГОСТ Р ИСО 14801-2012
Этот стандарт устанавливает методы определения усталостной прочности внутрикостных стоматологических имплантатов, устанавливаемых чресслизистым методом, и предварительно изготовленных компонентов протеза. Хотя он не дает точного прогноза поведения протеза в полости рта (особенно если используется более одного имплантата), он предоставляет полезную информацию для сравнения имплантатов различных размеров и конструкций.

1. Моделирование нагрузки. Испытание должно проводиться на готовых изделиях или их компонентах. Для моделирования изгибающего момента имплантат фиксируют таким образом, чтобы его ось располагалась под углом 30° ± 2° относительно направления прикладываемой нагрузки. Для систем с предварительно изогнутыми компонентами угол может быть скорректирован.
2. Имитация костной фиксации. Образец фиксируется в жестком зажимном устройстве, имитирующем кость, причем фиксация должна находиться на расстоянии (3,0 ± 0,5) мм апикальнее номинального уровня кости. Это расстояние выбрано для представления репрезентативного случая потери кости, которая часто наблюдается после имплантации.
3. Среда испытаний. Для систем, содержащих полимерные компоненты или материалы, склонные к коррозионной усталости, испытание проводится в изотоническом растворе хлорида натрия или в другой физиологической среде при температуре тела — (37 ± 2) °С. В остальных случаях допускается проведение испытаний в воздухе.
4. Циклы и частота. Испытание представляет собой циклическое нагружение в одном направлении, варьирующееся синусоидально. При тестировании в жидкой среде частота не должна превышать 2 Гц (герца), а общее число циклов до разрушения или прерывания должно достигать 2 миллионов циклов. Для испытаний на более высоких частотах (более 5 Гц) необходимо достичь 5 миллионов циклов.

Критерий успеха. Разрушение определяется как стойкая деформация, фаза текучести материала, расшатывание сборки или поломка любого компонента. Имплантат считается выдержавшим испытание, если минимум три образца выдерживают заданное число циклов без разрушения, что позволяет определить предел усталости.
Для проведения таких точных и длительных циклических испытаний с контролем угла и изгибающего момента необходимо высокоточное оборудование. Компания Эталон-Профит предлагает универсальные испытательные машины, которые могут быть оснащены специализированными приспособлениями и захватами для обеспечения требуемой геометрии нагрузки. Для работы в условиях, имитирующих организм, используются системы температурных испытаний, способные поддерживать необходимую температуру в жидкой среде.

Долговечность винтового соединения

В многокомпонентных системах, где тело имплантата соединяется с абатментом с помощью винта, существует риск ослабления этого соединения. Ослабление винта — частая клиническая проблема. Даже если основные компоненты прочны, недостаточная долговечность винтового соединения может привести к микроподвижности, истиранию и последующей потере конструкции.
Для оценки долговечности именно винтового соединения применяется ГОСТ Р 70168-2022 "Стоматология. Имплантаты дентальные внутрикостные. Метод испытания на долговечность винтового соединения тела имплантата с абатментом под воздействием циклического нагружения крутящим моментом".

ГОСТ Р 70168-2022
Этот стандарт устанавливает метод испытания для двухкомпонентных и многокомпонентных дентальных имплантатов, где компоненты фиксируются винтами или другими металлическими фиксаторами.

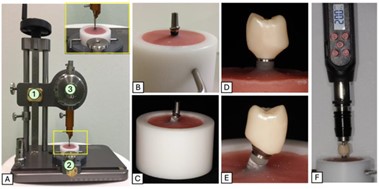

Для проведения таких специализированных испытаний требуется динамическое испытательное оборудование, способное создавать повторяющиеся вращающие силы (крутящий момент) с высокой точностью. Необходимы специальные зажимы для фиксации тела имплантата и абатмента, расположенные не ближе 5 мм от линии соединения, а также высокоточный датчик крутящего момента с погрешностью не более ±1 % от максимального значения.

Биологическая активность: интеграция с живой тканью

Механическая прочность — лишь половина уравнения успеха. Стоматологический имплантат должен быть биосовместимым, то есть не вызывать негативную реакцию организма, и способствовать остеоинтеграции — сращению с костной тканью.
Долговечность имплантата зависит от химической инертности и физической стабильности материалов. В дентальной имплантологии основным материалом является титан (например, марки Grade 4 ASTM F67 или титановый сплав Ti6Al17Nb). Чистый титан Grade 4, в частности, обладает лучшими прочностными свойствами по сравнению с другими представителями группы "чистого" титана и демонстрирует хорошую биологическую совместимость.

Однако даже чистый титан нуждается в модификации поверхности для ускорения сращения с костью. Свойства поверхности дентальных имплантатов, такие как шероховатость и гидрофильность, модифицируют, например, методом пескоструйной обработки оксидом алюминия.
Важным технологическим решением является нанесение биоактивного покрытия. Например, диоксид титана (TiO2) с кристаллической структурой анатаз, наносимый методом атомно-слоевого осаждения, повышает биосовместимость. Такое покрытие обладает сродством к костному матриксу, низким изоэлектрическим потенциалом и высокой конформностью, что клинически значимо ускоряет процесс остеоинтеграции и может расширять показания к применению имплантатов.

Таким образом, оценка биологического действия включает ряд этапов:

1. Технические (лабораторные) испытания для проверки механических свойств (прочность, усталость) и физико-химических свойств.
2. Токсикологические и биологические исследования (цитотоксичность, генотоксичность, общетоксическое действие) для подтверждения отсутствия вредного воздействия на живые клетки.
3. Клинические испытания (доклинические и клинические) для оценки эффективности и безопасности в реальных условиях.
   Критерии успешного клинического применения, подтвержденные оценкой клинических данных, включают: неподвижность имплантата, отсутствие инфекции или дискомфорта, минимальная потеря костной ткани (менее 0,2 мм в год после первого года) и высокий уровень успеха (80–85% за 5–10 лет).

Оборудование для обеспечения качества

Современные испытательные лаборатории, работающие в области стоматологической имплантологии, должны использовать оборудование, способное воспроизводить сложные механические нагрузки, точно измерять силу и деформацию, а также работать в контролируемой температурной среде.

Для оценки основных характеристик прочности (растяжение, сжатие, изгиб) необходимы универсальные испытательные машины. Компания Эталон-Профит производит такие установки, которые являются основным инструментом для измерения прочности, упругости и удлинения материалов.

Для выполнения специализированных требований стандартов, таких как ГОСТ Р ИСО 14801-2012 (испытание на усталость в физиологическом растворе при 37 °С), требуются системы температурных испытаний (СТИ). В ассортименте Эталон-Профит имеются различные СТИ, которые могут поддерживать заданный температурный режим, позволяя проводить механические испытания в контролируемой среде. Использование специализированных захватов и приспособлений гарантирует правильную фиксацию и точное приложение нагрузки к сложным многокомпонентным стоматологическим конструкциям, минимизируя влияние внешних факторов на результаты.

Таким образом, всестороннее тестирование стоматологических имплантатов — это сложный и многоступенчатый процесс, который начинается с проверки материалов и заканчивается подтверждением долговечности готовой собранной системы. Строгое соблюдение стандартов, подкрепленное использованием высокоточного испытательного оборудования, обеспечивает прогнозируемость и безопасность для миллионов пациентов, которым имплантаты служат надежной опорой на протяжении всей жизни.
