Контроль качества дорожных композиционных материалов

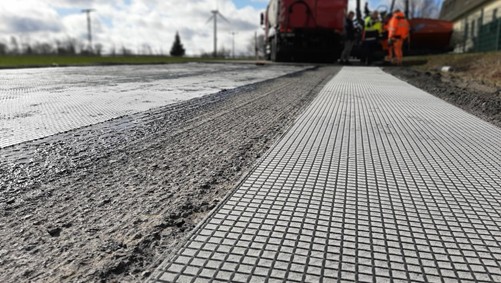

Современное дорожное строительство невозможно представить без геосинтетических материалов – композитов, разработанных для повышения долговечности и надежности дорожных одежд и земляных сооружений. Геосинтетики, такие как геотекстиль, георешетки и геокомпозиты, выполняют критически важные функции: они обеспечивают разделение слоев грунта, армируют основание, предотвращая деформации, осуществляют дренаж и фильтрацию. Однако эффективность этих материалов напрямую зависит от их качества. Внедрение геосинтетиков, призванное увеличить срок службы дорог до 20 лет и более, требует строжайшего лабораторного и полигонного контроля, чтобы убедиться, что материал соответствует проектным требованиям и способен выдерживать экстремальные механические, климатические и химические нагрузки в течение всего срока эксплуатации.

Основы контроля: отбор проб и климатические условия

Контроль качества дорожных композиционных материалов начинается с корректного отбора проб, который должен обеспечивать полное соответствие отобранных образцов свойствам всей партии материала. Для различных видов продукции существуют отдельные стандарты, например, для геотекстильных материалов отбор проб регламентируется ГОСТ Р 50275-92, а для стекловолокнистой продукции – ГОСТ 6943.0-93.

Полученные образцы перед испытаниями должны пройти обязательное кондиционирование для получения достоверных результатов. Геосинтетические материалы выдерживаются в течение 24 часов в нормальных климатических условиях температуры и влажности. Если необходимо провести испытания при особых условиях, используются специальные климатические камеры, которые обеспечивают поддержание нужных параметров.

Измерение базовых физических характеристик

Прежде чем подвергать материал разрушающим тестам, необходимо оценить его фундаментальные физические характеристики.

Линейные размеры и плотность

Определяются ширина и длина образцов, например, для геотекстильных материалов это делается в соответствии с ГОСТ 3811. Толщина геотекстильных материалов измеряется при определенных давлениях в соответствии с ГОСТ Р 50276-92. Для этих целей используются металлические измерительные линейки (ГОСТ 427-75), штангенциркули (ГОСТ 166-89) и измерительные рулетки (ГОСТ 7502-98). Для геопластмассовых материалов плотность определяется по ГОСТ 15139-69.

Материалоемкость

Важным показателем является поверхностная плотность, которая выражает массу одного квадратного метра полотна. Для геотекстиля она определяется по ГОСТ Р 50277-92, а для стекловолокнистой продукции – по ГОСТ 6943.16-94.

Определение механических свойств. ПРОЧНОСТЬ И ДЕФОРМАЦИЯ

Механические свойства – это ключевые параметры, определяющие способность композита выполнять функции армирования и разделения слоев в дорожной конструкции.

1. Испытание на растяжение

   Сущность методики заключается в определении максимальной прочности и удлинения образца при разрыве. Критически важным является метод широкой полосы (ширина образца 200 мм), который уменьшает влияние поперечного сужения на получаемые механические характеристики. Прочность на растяжение и относительное удлинение при максимальной нагрузке определяются для георешеток и геотекстиля по ГОСТ Р 55030-2012. Для определения прочности швов используется растягивающее усилие, направленное перпендикулярно шву, что регламентировано, например, ГОСТ 33069-2014. Для тестирования прочности внутренних соединений геосотовых материалов (например, на отрыв или сдвиг) применяются специальные методики.

2. Прочность при продавливании и раздирании

   Прочность при продавливании имитирует процесс проникновения грунта в материал при эксплуатации. При статическом испытании (CBR-метод, аналог ISO 12236) измеряется максимальное усилие, необходимое для разрыва образца цилиндрическим штампом. Эта методика применяется для материалов с размером ячейки не более 10 мм. Для нетканого геотекстиля прочность при продавливании регламентируется ГОСТ Р 56335-2015. Для оценки повреждений от острых предметов используется метод падающего груза (испытание падением конуса, аналог ISO 13433).

3. Прочность при раздирании

   Определение нагрузки, необходимой для раздирания образца в виде «язычков». Этот метод используется для сравнительного анализа различных типов материалов и помогает понять их поведение при концентрации напряжений на малых участках, например, вызванных повреждениями при укладке.

4. Оценка долговечности и эксплуатационных факторов

   Долговечность – это способность геосинтетиков сохранять свои эксплуатационные свойства в течение длительного времени под воздействием механических, физико-химических и биологических факторов. Оценка долговечности позволяет прогнозировать срок службы материала, который может составлять 20 лет и более.

5. Ползучесть и длительная прочность

   Ползучесть – это медленное непрерывное удлинение образца под действием постоянной растягивающей нагрузки, меньшей разрывной. Испытания на ползучесть проводятся при различных уровнях статической нагрузки (например, 5% до 60% от фактической разрывной нагрузки). Испытания проводятся длительно, часто в течение 1000 часов, а для новых материалов могут доходить до 10 000 часов. Результаты позволяют построить диаграмму «удлинение/время» и определить длительную прочность – нагрузку, приводящую к разрыву образца под постоянным усилием.

6. Стойкость к агрессивным средам

   Геосинтетики в грунте подвергаются воздействию кислот, щелочей, нефтепродуктов и других химически активных веществ. Методика определения стойкости заключается в полном погружении образцов в агрессивную среду (например, в 0,025М серную кислоту или насыщенную суспензию гидроксида кальция). Испытания часто проводятся при повышенной температуре, например, 60 градусов в течение 72 часов. Оценивается сохранение прочности при растяжении после воздействия агрессивной среды. Полиэфирные материалы, например, могут быть нестойки к щелочным средам.

7. Устойчивость к светопогоде и УФ-излучению

   Ультрафиолетовое (УФ) излучение является критическим фактором, поскольку, например, полипропилен не стоек к УФ-облучению. Испытания на устойчивость к действию УФ-излучения регламентируются, в том числе, ГОСТ Р 55031-2012. Образцы подвергаются облучению ультрафиолетовыми лампами (спектральный диапазон 320–400 нм) до достижения расчетной дозы, например, 50 МДж/м². Оценивается сохранение прочности материала после облучения.



8. Морозостойкость и гибкость при низких температурах

   В российских климатических условиях важно, чтобы материал выдерживал многократное попеременное замораживание и оттаивание. Морозостойкость (ГОСТ Р 55032-2012) определяется по способности материала в увлажненном состоянии выдерживать циклы «замораживание – оттаивание» (например, 30 циклов по 12 часов при температуре -18 градусов без заметного ухудшения прочности. Также определяется гибкость при низких температурах – отсутствие трещин при изгибании образца испытательного бруса при заданных температурах.

9. Стойкость к микроорганизмам

   В условиях грунта геосинтетики могут подвергаться биоповреждению – разрушению, вызываемому микроорганизмами. Методика испытания на грибостойкость заключается в заражении материала спорами определенных видов плесневых грибов в условиях, оптимальных для их развития. Грибостойкость оценивается по степени развития грибов на поверхности образцов по специальной балльной шкале (ГОСТ 9.048-89), а также по изменению механических показателей.

10. Устойчивость к механическим повреждениям при укладке

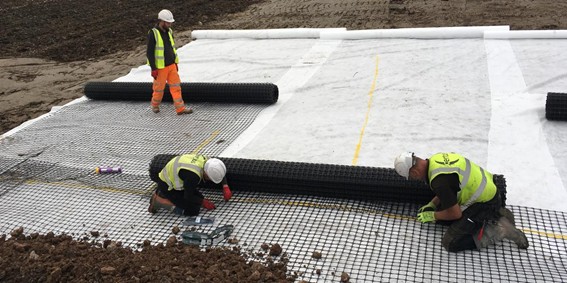

    При укладке геосинтетики контактируют со щебнем и гранулированными материалами, что может вызвать механические повреждения. Методика имитирует эти повреждения при действии циклической нагрузки (синусоидальное давление до 500 кПа, 200 циклов) при контакте с гранулированной породой (щебень фракции 5–10 мм, ГОСТ 8267-93). Оценка производится путем сравнения прочности при растяжении контрольного и поврежденного образцов, рассчитывая индекс сохранения прочности.

Оборудование для комплексного контроля качества

Для проведения всех необходимых разрушающих и неразрушающих испытаний требуется специализированное оборудование, способное воспроизводить статические, динамические и климатические нагрузки

• Для механических и длительных статических испытаний используются универсальные испытательные машины, которые предназначены для разрушающего и неразрушающего контроля. Эти машины позволяют определять механические свойства сырьевых материалов и готовых изделий при растяжении, сжатии, изгибе, раздире и отрыве. Требования к таким машинам, в том числе обеспечение возможности установки термокриокамер, регламентирует ГОСТ 28840-90.
• Для испытаний на ползучесть и длительную прочность могут применяться универсальные машины, оснащенные соответствующими приспособлениями, или специализированные установки, общие требования к которым определены ГОСТ 28845-90. Компания Эталон-Профит производит как напольные, так и настольные универсальные машины. Также в ассортименте Эталон-Профит есть горизонтальные разрывные машины, которые могут использоваться для тестирования материалов.
• Для динамических испытаний (определение ударной прочности, прокола) используются маятниковые копры. Эти устройства позволяют проверить качество материалов в условиях воздействия импульсной динамической нагрузкой. Копры Эталон-Профит имеют различные модификации, отличающиеся запасом потенциальной энергии ударного маятника, и могут использоваться как по методу Шарпи, так и по методу Изода.
• Для климатических и температурных исследований используются системы температурных испытаний (СТИ).

Использование такого высокоточного оборудования позволяет не только провести первичный контроль качества, но и получить данные, критически важные для прогнозирования долговечности дорожных конструкций. В конечном итоге, комплексный контроль качества дорожных композиционных материалов, проводимый с использованием стандартизированных методик и высокоточного оборудования, является единственной гарантией того, что материал, заложенный в основание дороги, обеспечит заявленные характеристики и повысит надежность и долговечность всей транспортной инфраструктуры.
