Модуль упругости (по ГОСТ 1497-2023)
Представьте, что вы сгибаете металлическую линейку. Пока вы прилагаете небольшое усилие, она изгибается, но стоит отпустить — и она мгновенно возвращается в исходное состояние. Теперь возьмите пластилиновый стержень и сделайте то же самое. Он согнется, но обратно уже не выпрямится. Эта разница в поведении материалов и есть проявление упругости. А величина, которая количественно описывает, насколько сильно материал сопротивляется упругой деформации, называется модулем упругости.
Говоря проще, модуль упругости — это мера жесткости материала. Чем выше этот показатель, тем большее усилие нужно приложить, чтобы его растянуть или сжать, и тем охотнее он вернется в свою первоначальную форму после снятия нагрузки. Этот параметр является одной из ключевых прочностных характеристик, и его точное определение критически важно при проектировании любых конструкций: от деталей самолета и строительных балок до пружин в бытовой технике.
Чтобы результаты измерений были точными и сопоставимыми, испытания проводят по строгим правилам, изложенным в государственных стандартах (ГОСТ). Для металлов и изделий из них основным документом, регламентирующим методы испытаний на растяжение, включая определение модуля упругости, является ГОСТ 1497-2023 «Металлы. Методы испытаний на растяжение».
Как стандарт ГОСТ 1497-2023 помогает определить упругость
ГОСТ 1497-2023 — это подробная инструкция для инженеров и лаборантов. Он устанавливает единые правила для проведения статических испытаний металлов на растяжение при комнатной температуре. Стандарт описывает все: от формы и размеров образцов до скорости приложения нагрузки и методов обработки полученных данных.
Подготовка образцов
Для испытаний из металлической заготовки вырезают образцы строго определенной формы. Чаще всего это цилиндрические или плоские образцы с утолщениями на концах (головками) для закрепления в машине и более тонкой рабочей частью посередине. Стандарт ГОСТ 1497-2023 содержит чертежи и таблицы с точными размерами для разных типов образцов. Важно, чтобы при их изготовлении металл не перегрелся и не получил наклеп (упрочнение поверхностного слоя), так как это может исказить результаты. Поверхность рабочей части должна быть гладкой, без царапин и заусенцев.
Испытательное оборудование
Для определения модуля упругости используются универсальные испытательные машины. Это сложное оборудование, способное с высокой точностью прикладывать к образцу растягивающее усилие и измерять его деформацию. Компания «Эталон-Профит» производит широкий спектр такого оборудования, включая одноколонные, двухколонные и горизонтальные машины серий РКМ, НИМ и X-PRO, которые позволяют проводить испытания в полном соответствии с требованиями стандартов.
Ключевым элементом для измерения упругости является экстензометр — высокочувствительный прибор, который с микронной точностью измеряет удлинение образца. ГОСТ 1497-2023 предъявляет строгие требования к классу точности экстензометров, поскольку даже малейшая погрешность в измерении деформации приведет к неверному результату.

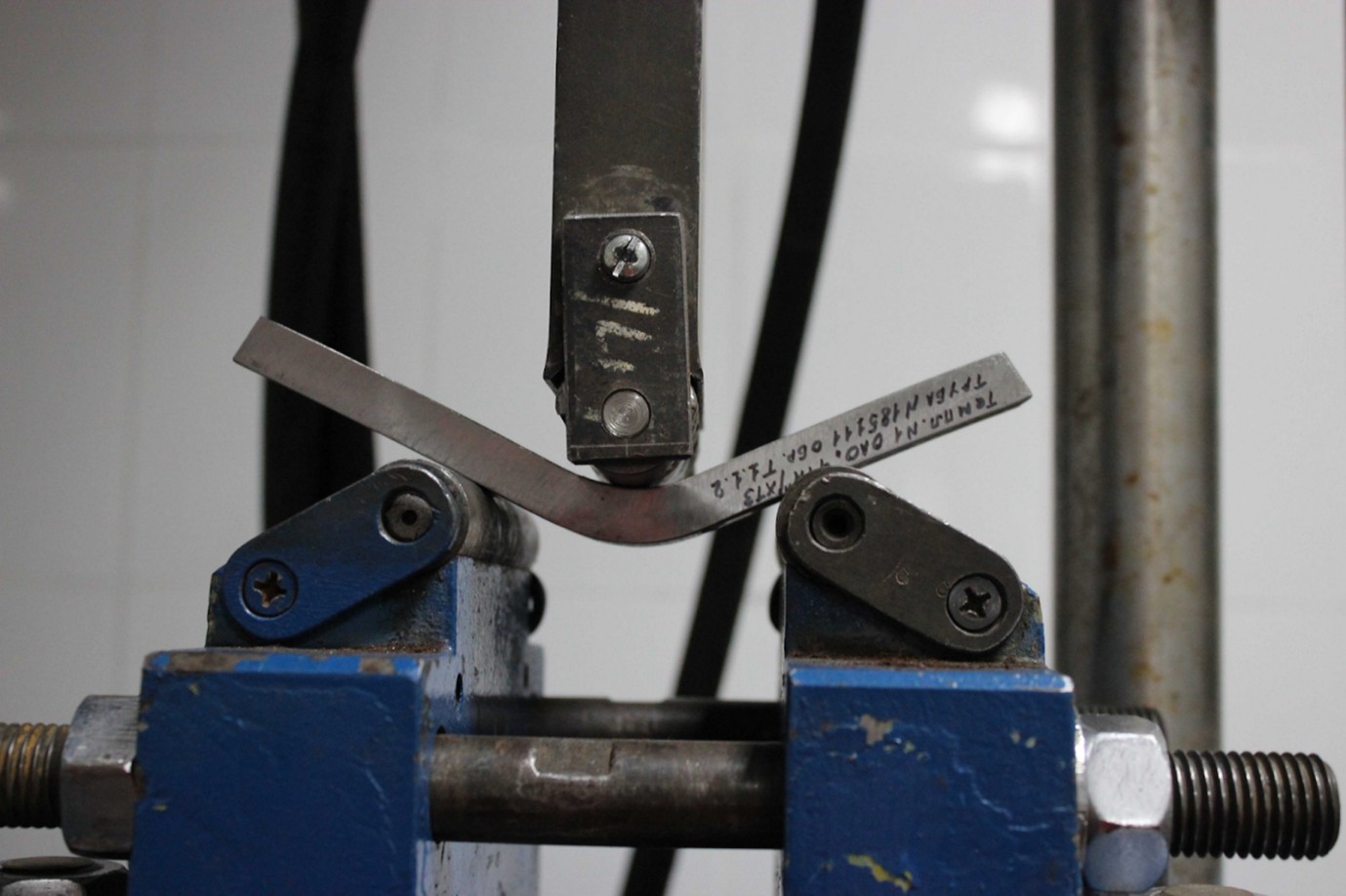

Проведение испытания
Образец надежно закрепляют в захватах испытательной машины. Важно, чтобы он был установлен строго соосно, без перекосов, иначе возникнет изгиб, который исказит данные. Затем на него устанавливают экстензометр.
Машина начинает плавно растягивать образец с заданной, очень медленной скоростью. Программное обеспечение в реальном времени строит диаграмму «напряжение-деформация». На начальном этапе эта зависимость представляет собой прямую линию — это и есть область упругой деформации. Именно на этом прямолинейном участке и определяется модуль упругости. Испытание проводят, нагружая образец до усилия, составляющего 70-80% от его предполагаемого предела пропорциональности (точки, где диаграмма перестает быть прямой).
Обработка результатов
|
ГОСТ 1497-2023 предлагает несколько методов расчета модуля упругости: |
|
| РАСЧЕТНЫЙ МЕТОД | Нагружение происходит ступенями, и для каждой ступени фиксируется удлинение. Затем по специальной формуле вычисляется среднее значение. |
| ГРАФИЧЕСКИЙ МЕТОД |
На построенной диаграмме «усилие-удлинение» выбирают две точки на прямолинейном участке и по их координатам рассчитывают тангенс угла наклона этой прямой, который и является модулем упругости. |
| МЕТОД НАИМЕНЬШИХ КВАДРАТОВ | Современные машины с программным управлением регистрируют сотни точек на упругом участке и с помощью регрессионного анализа строят наиболее точную прямую, аппроксимирующую эти данные. Этот метод считается самым точным. |
Полученное значение и есть модуль упругости, который показывает, какое напряжение (в мегапаскалях, МПа) нужно приложить к материалу, чтобы его длина изменилась на определенную величину в пределах упругой деформации.
Связанные стандарты
| Точность и достоверность механических испытаний обеспечивается целой системой взаимосвязанных стандартов. Помимо основного ГОСТ 1497-2023, при определении модуля упругости и других характеристик материалов важны и другие нормативные документы. | |
ГОСТ 28840-90«Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования» |
Этот стандарт является основополагающим для производителей испытательного оборудования. Он устанавливает требования к самим машинам: их точности, метрологическим характеристикам, надежности и безопасности. Именно благодаря этому документу лаборатории могут быть уверены, что используемая ими универсальная испытательная машина обеспечивает необходимую достоверность измерений. Стандарт также регламентирует возможность установки на машины дополнительного оборудования, например, температурных камер для проведения испытаний в условиях жары или холода. |
ГОСТ 25.502-79«Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость» |
«Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость». Хотя этот стандарт посвящен усталостным испытаниям (сопротивлению материала многократным переменным нагрузкам), он тесно связан с темой прочности. Понимание упругих свойств материала, определенных по ГОСТ 1497-2023, является отправной точкой для прогнозирования его поведения при циклических нагрузках. |
ГОСТ 16782-2015Пластмассы. Метод определения температуры хрупкости при ударе ГОСТ 16783-2017Пластмассы. Метод определения температуры хрупкости при сдавливании образца, сложенного петлей |
Эти стандарты касаются испытаний пластмасс при пониженных температурах. Они описывают методы определения температуры хрупкости при ударе и сдавливании соответственно. Хотя они относятся к полимерам, а не к металлам, они иллюстрируют общий принцип стандартизации в области механических испытаний: для каждого типа материала и вида воздействия существует свой регламент, обеспечивающий единство измерений. |
ЗАКЛЮЧЕНИЕ
Определение модуля упругости — это не просто лабораторный эксперимент. Это фундаментальное исследование, результаты которого напрямую влияют на безопасность и надежность всего, что нас окружает. Неправильно определенная жесткость материала может привести к разрушению моста, поломке детали в автомобиле или самолете.
Стандарт ГОСТ 1497-2023 и связанные с ним документы играют роль универсального языка для инженеров по всему миру. Они гарантируют, что модуль упругости стали, измеренный в одной лаборатории, будет идентичен результатам, полученным в другой, даже если они находятся на разных континентах. Это позволяет создавать унифицированные методы расчета, обмениваться данными и быть уверенными в качестве и долговечности выпускаемой продукции. А современное оборудование от компании «Эталон-Профит» позволяет реализовать требования этих стандартов на практике, обеспечивая высокую точность и достоверность результатов, которые лежат в основе современного инженерного дела.
