Оборудование для температурного теста материалов на релаксацию напряжений
Одним из наиболее коварных явлений, угрожающих долговечности и надежности материалов – от металлов и сплавов до полимеров и композитов – является релаксация напряжений. Этот процесс представляет собой постепенное самопроизвольное уменьшение внутренних напряжений в материале с течением времени при постоянной деформации и температуре.
Релаксация напряжений критически важна для деталей, где требуется стабильность размеров и упругих свойств, например, в болтовых соединениях, пружинах, трубопроводах, а также в конструкциях, используемых в авиации и энергетике. Для точного прогнозирования поведения материалов в таких условиях необходимо специализированное оборудование, способное воспроизводить длительные температурные и деформационные режимы.
Природа релаксации напряжений

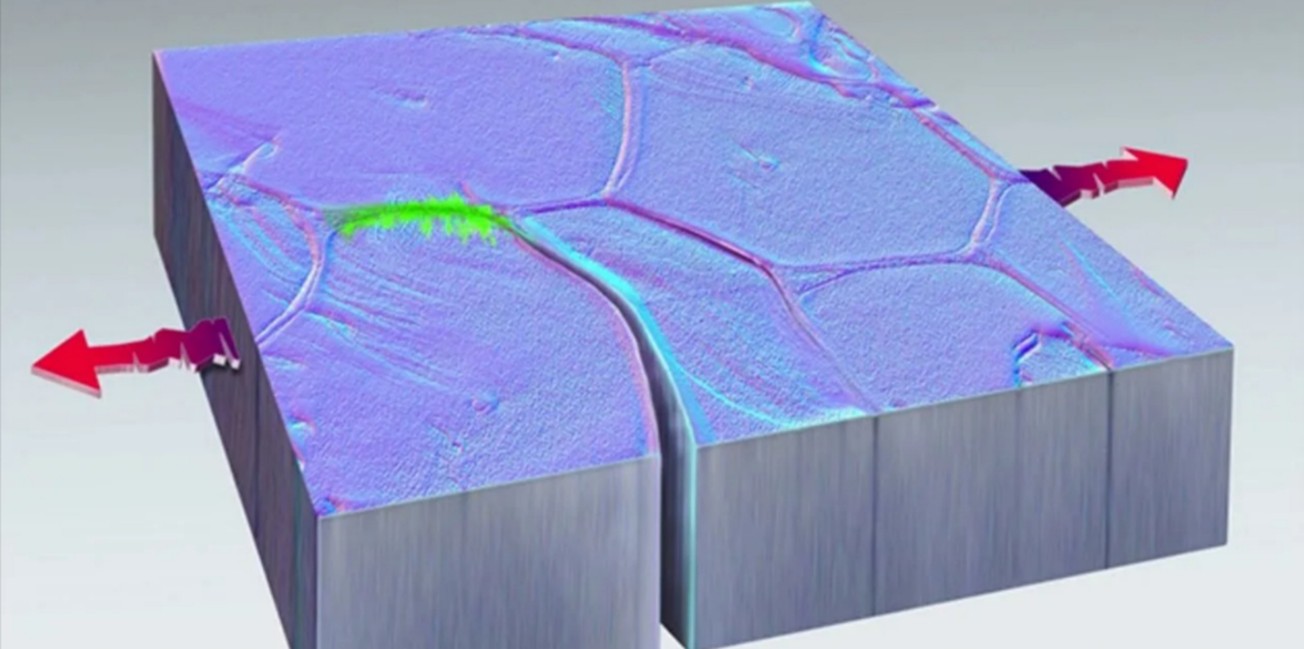

Релаксация напряжений — это медленное самопроизвольное уменьшение упругих напряжений в образце или изделии, когда общая деформация остается постоянной.
Этот процесс напрямую связан с явлением ползучести — медленной пластической деформацией материала под постоянной нагрузкой. Если при испытаниях на ползучесть поддерживается постоянная нагрузка, то при испытаниях на релаксацию поддерживается постоянная деформация (напряжение уменьшается).
Для полимеров и резин релаксация напряжений является особенно актуальной, поскольку их вязкоупругая природа делает их чувствительными к изменениям температуры и времени. При повышенных температурах релаксация ускоряется, что может привести к ослаблению герметичности или потере несущей способности.
Ключевые факторы и особенности тестирования
Испытания на релаксацию проводятся при постоянной температуре и при растяжении или сжатии, с фиксированной деформацией. В процессе испытания измеряется, как со временем уменьшается величина упругих напряжений в исследуемом образце.
Основные результаты, получаемые в ходе тестирования:
- Зависимость изменения напряжений во времени. Цель – определить, насколько быстро и до какого уровня снижается напряжение в образце при заданной температуре и начальной деформации.
- Прогнозирование долговечности. Цель – использовать полученные данные для прогнозирования срока службы изделий, работающих в условиях постоянной деформации, например, для оценки долговечности пружин или герметизирующих прокладок.
Оборудование для высокоточного температурного контроля
Испытания на релаксацию напряжений являются длительными статическими тестами, требующими высокой точности поддержания температуры и неизменности деформации образца. Для этих целей используется специализированное оборудование, которое может быть представлено несколькими категориями.
Универсальные испытательные машины и системы длительных тестов |
|
Основным инструментом для проведения испытаний на релаксацию являются универсальные испытательные машины (УИМ) или специализированные машины, разработанные для длительных статических испытаний. Компания Эталон-Профит разрабатывает и производит специализированные машины серии X-TIME для испытаний материалов на длительную прочность, ползучесть и релаксацию напряжений, которые соответствуют общим техническим требованиям ГОСТ 28845-90. Особенности машин X-TIME для релаксации напряжений:
|
Системы температурных испытаний (СТИ) |
|
Поскольку релаксация напряжений тесно связана с температурой, УИМ и машины для длительных тестов должны быть интегрированы с высокоточными системами температурных испытаний (СТИ). Эталон-Профит производит следующие СТИ, которые могут быть использованы для температурного тестирования материалов на релаксацию напряжений. Высокотемпературные печи: Серии СТС (например, распашной цилиндрический шкаф) и СТС-М (универсальная квадратная электропечь) предназначены для испытаний при нагреве до +1200°C. Эти печи используются для сверхвысокотемпературных испытаний металлов, композитов и керамики, в том числе в условиях приложения статических растягивающих, сжимающих или изгибающих напряжений. Криотермостаты: Серии СКС и СКС-М предназначены для работы в широком диапазоне температур, включая отрицательные. Например, камеры СКС могут работать в диапазоне от -150 до +350 °C. Термокамеры должны обеспечивать поддержание заданной температуры с высокой точностью для всего рабочего участка образца в течение механических испытаний. |
Измерительные устройства |
|
Для проведения испытаний на релаксацию напряжений необходимо точное измерение деформации. Для этого используются экстензометры. Для машин X-TIME предусмотрена возможность комплектации экстензометрами для измерений ползучести образцов. Точность перемещения с экстензометром может достигать 0,001 мм. |
Нормативная база (ГОСТы для испытаний на релаксацию)
Испытания на релаксацию напряжений регламентируются национальными стандартами, которые устанавливают методики проведения и требования к оборудованию.
ГОСТ 28845-90. Машины для испытания материалов на ползучесть, длительную прочность и релаксацию. Общие технические требования.
Это основной стандарт, устанавливающий общие технические требования к машинам, предназначенным для проведения длительных статических испытаний, включая релаксацию напряжений.
Стандарт устанавливает, что испытательные агрегаты должны быть спроектированы для испытаний материалов на ползучесть, длительную прочность и релаксацию.
ГОСТ 10145-81. Металлы. Метод испытания на длительную прочность.
Устанавливает метод испытания на длительную прочность черных и цветных металлов и сплавов при температуре до 1200 °С.
Хотя этот ГОСТ напрямую посвящен длительной прочности (разрушению), машины, соответствующие ему, также могут использоваться для испытаний на релаксацию, поскольку оба процесса являются длительными статическими испытаниями при повышенных температурах, требующими аналогичного оборудования для воспроизведения силы и температуры. Сущность метода состоит в доведении образца до разрушения под действием постоянной растягивающей нагрузки.
ГОСТ 3248-81. Металлы. Метод испытания на ползучесть.
Устанавливает метод испытания на ползучесть черных и цветных металлов и сплавов.
Сущность метода — образец подвергается воздействию постоянной растягивающей нагрузки и постоянной температуры при фиксировании деформации во времени. Релаксация и ползучесть являются взаимосвязанными явлениями, и оборудование, разработанное для ползучести, также адаптировано для релаксации напряжений.
Испытания на релаксацию напряжений требуют сочетания высокоточного механического нагружения и длительного, стабильного термического контроля, что обеспечивается специализированным оборудованием и строгим соблюдением стандартов.
