Поведение стекла при испытаниях в температурных камерах

Стекло, используемое повсеместно – от лабораторной посуды до несущих элементов фасадного остекления высотных зданий, – должно демонстрировать не только механическую прочность, но и исключительную устойчивость к перепадам температур. Главная угроза для стеклянных изделий кроется не в самом нагреве или охлаждении, а в термических деформациях. Только строгий контроль в специализированных температурных камерах позволяет прогнозировать, как поведет себя материал в условиях реальной эксплуатации, где колебания от мороза до летнего зноя могут стать причиной мгновенного разрушения.

Физика термического стресса или почему стекло трескается?

В отличие от кристаллических тел, стекло обладает аморфной структурой – его атомы не образуют упорядоченную решетку. Именно эта особенность обуславливает его уникальные свойства, но также и хрупкость.

При нагревании стекло увеличивается в размерах, и это явление описывается температурным коэффициентом линейного расширения (ТКЛР). Однако само по себе расширение редко становится причиной разрушения. Истинная проблема возникает, когда тепло распределяется неравномерно, создавая температурный градиент. Если одна часть стеклянного листа, например, находится на солнце, а другая – в тени, нагретые участки расширяются быстрее холодных. Это приводит к возникновению внутренних напряжений, которые, достигая критического предела, вызывают мгновенное растрескивание без видимой пластической деформации.

Напряжения, способные разрушить стекло, могут возникнуть даже при относительно небольших перепадах, например, разница температур на границе освещенного и теневого участков сильно тонированного стекла может достигать 70 °С.

Для инженеров крайне важно знание критических термических точек:

1. Точка деформации. Это температура, при которой материал становится достаточно пластичным, чтобы начать ослабление внутренних напряжений. Для обычного прозрачного стекла она составляет около 493 °C.
2. Точка отжига. Более высокий температурный диапазон (обычно 600–700 °C), в котором стекло размягчается достаточно для полного снятия остаточных напряжений. Именно в этом диапазоне происходит формовка (моллирование) изделий.

В процессе охлаждения расплава на производстве остаточные напряжения «застывают» внутри материала. Качественное стекло должно проходить контролируемый отжиг, иначе эти напряжения, усиленные внешними термическими факторами, приведут к разрушению в процессе эксплуатации.

Влияние состава и обработки на термическую стабильность

Поведение стекла при температурных нагрузках в камерах напрямую зависит от его химического состава. Инженеры используют специальные добавки, чтобы повысить или, наоборот, понизить его устойчивость к теплу:

Повышение стабильности

Добавление оксида алюминия или оксида бора повышает теплопроводность материала, что способствует более равномерному распределению тепла и, соответственно, снижает риск термического шока.

Снижение стабильности

Оксиды свинца и бария снижают теплопроводность. Например, хрусталь с высоким содержанием свинца более чувствителен к резким температурным изменениям, чем обычное натрий-кальциевое стекло. Кварцевое стекло, в свою очередь, обладает наименьшим коэффициентом расширения и выдерживает температуры до 800–1000 °C.

Закаленное стекло и многослойные конструкции

Для повышения механической прочности стекло подвергается закалке – его нагревают выше точки деформации, а затем быстро охлаждают. Этот процесс создает сильные сжимающие напряжения на поверхности и растягивающие в центре, увеличивая его прочность в 4–5 раз и улучшая сопротивление термическому шоку. Однако закаленное стекло имеет свои особенности: оно может разрушиться от локального нагрева.

Многослойное защитное стекло (триплекс), состоящее из нескольких слоев стекла и полимерной пленки, также демонстрирует особую чувствительность в температурных камерах. При неравномерном нагреве разные слои стекла и полимерной прослойки могут расширяться с разной скоростью, что может привести к расслоению (деламинации) конструкции.

Методики испытаний в температурных камерах

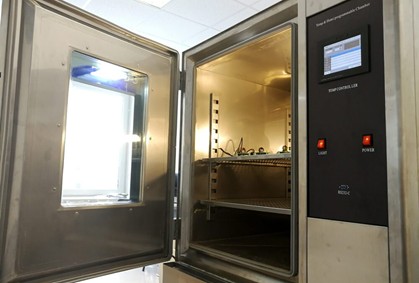

Для оценки термической безопасности и долговечности стеклянных изделий применяются специализированные испытательные камеры, способные точно контролировать температурный режим.

• Испытания на термостойкость

  Эти тесты являются базовыми для оценки способности стекла выдерживать изменения температуры. Образцы, нагретые в испытательной печи до заданного уровня, подвергаются однократному охлаждению (например, погружением в воду) или многократным циклам нагрева-охлаждения с постепенно увеличивающейся разницей температур между средами. При этом ведется контроль появления трещин. Термостойкость обычного стекла обычно составляет от 90 до 250 °С.

• Испытания на морозостойкость и низкие температуры

  Оценка поведения стекла и стеклянных конструкций в холодном климате требует использования криокамер или криотермостатов. Эти испытания имитируют многократное попеременное замораживание и оттаивание. Например, может быть задано выдерживание образцов при температуре минус (40 ± 3) °С в течение 6 часов. При низких температурах стекло становится более хрупким и подвержено линейно-упругому разрушению. Результаты этих испытаний позволяют определить, насколько сохраняется прочность материала после воздействия циклов холода.

• Испытания на огнестойкость

  Для строительного стекла, особенно используемого в ограждающих конструкциях, критически важно определить предел огнестойкости. Образцы помещают в испытательную печь и подвергают тепловым и механическим воздействиям, имитирующим условия пожара. Непрерывная запись или регистрация показаний всех термопар, давления в печи и прогибов образцов обязательна. Оценка производится по времени достижения предельных состояний, например, появления устойчивого пламени длительностью 10 секунд и более на необогреваемой поверхности или возникновения тления в результате проникновения горячих газов через сквозные трещины.

• Испытания многослойных стекол

  Для защитного многослойного стекла (триплекса) необходимо проверять устойчивость к влаге и теплу. Эти испытания на тепло- и влагостойкость проводятся в климатической камере, которая гарантирует создание заданных контролируемых параметров на протяжении всего цикла.

Регламентация и стандарты качества (ГОСТы)

Для обеспечения единообразия методик и сопоставимости результатов испытаний на термическую устойчивость используются государственные стандарты:

ГОСТ 33000-2014. Межгосударственный стандарт «Стекло и изделия из него. Метод испытания на огнестойкость».

Устанавливает точный температурный режим испытания, правила расположения образцов в печи, определяет, какая сторона образца должна подвергаться огневому воздействию, а также устанавливает критерии предельных состояний для оценки огнестойкости.

ГОСТ Р 51136-2008. Стандарт «Стекла защитные многослойные. Общие технические условия».

В контексте термических испытаний стандарт указывает, что испытания на тепло- и влагостойкость должны проводиться в климатической камере, гарантирующей постоянство заданных контролируемых параметров на протяжении всего цикла.

ГОСТ 32281.1-2013. Стекло и изделия из него. Определение прочности на изгиб. Основные принципы проведения испытаний.

Устанавливает основные принципы определения прочности на изгиб монолитного стекла, используемого в строительстве. В рамках методики этот стандарт прямо указывает на необходимость учета влияния температуры при проведении испытаний, поскольку она является критическим фактором, влияющим на механические характеристики.

ГОСТ 28840-90. Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования.

Устанавливает общие технические требования к испытательным машинам (универсальным, разрывным, прессам). В стандарте содержится важное требование: машины должны обеспечивать возможность установки термокриокамер для проведения испытаний в условиях, приближенных к реальным или экстремальным. Это позволяет проверять прочность и долговечность материалов при колебаниях температур, в том числе, когда к образцу приложены механические нагрузки (растяжение, сжатие).

Высокоточный контроль в системах Эталон-Профит

Для достижения максимальной точности при моделировании экстремальных температурных условий требуется специализированное испытательное оборудование. Компания Эталон-Профит производит Системы температурных испытаний (СТИ), которые позволяют проводить механические тесты стекла в широком диапазоне температур.

Для низких и широких температурных диапазонов:

• Криотермостаты универсальные серии СКС используются для тестирования материалов в широком диапазоне температур, например, от –80 до +300 °C (или от –150 до +350 °C). Охлаждение в них часто производится с использованием паров жидкого азота, а нагрев — при помощи ТЭНа.
• Системы СКС-М предназначены для проведения испытаний в условиях пониженных, нормальной и повышенных температур (например, от –30 до +100 °C), используя фреоновую систему охлаждения в замкнутом контуре.
• Для исследования прочности при низких температурах (например, ударной вязкости) используются специализированные криостаты – такие как СНИ-П (стационарная система низкотемпературных испытаний), которая интегрируется с маятниковыми копрами, чтобы оперативно охлаждать образцы перед ударом.
• Также могут применяться жидкостные криотермостаты серии FT, охлаждающие образцы в жидкой среде (спирт или дистиллированная вода).

Для высоких и сверхвысоких температур:

• Высокотемпературные электрические печи серии СТС (цилиндрические, распашные) используются для работы в диапазоне, например, от +300 до +1100 °C. Они позволяют проводить испытания на прочность при высоких температурах.
• Универсальные квадратные электропечи серии СТС-М используются для сверхвысокотемпературных испытаний, например, керамики, в условиях приложения растягивающих, сжимающих или изгибающих статических усилий.

Такое оборудование интегрируется с универсальными испытательными машинами (например, серии X-PRO, РКМ или НИМ), которые моделируют механические нагрузки (растяжение, сжатие, изгиб). Сочетание точного механического нагружения и контролируемого термического режима позволяет выявить структурные изменения, которые материалы претерпевают под воздействием температуры, и обеспечить их соответствие жестким стандартам безопасности.

Таким образом, испытания стекла в температурных камерах – это не просто проверка на прочность, а фундаментальное исследование фазовых переходов и поведения внутренних напряжений. Только путем точного моделирования термических условий, которые могут варьироваться от криогенных до сверхвысоких температур, возможно гарантировать, что этот хрупкий материал сохранит свою надежность и функциональность в самых сложных условиях эксплуатации.
