Предел пропорциональности (по ГОСТ 1497-2023)

В инженерии и материаловедении точное понимание механических свойств материалов имеет первостепенное значение. Это позволяет создавать надежные конструкции, безопасные продукты и эффективные технологии. Одним из фундаментальных показателей, характеризующих упругие свойства материала, является предел пропорциональности. Этот параметр определяет границу, до которой материал ведет себя предсказуемо, следуя простому закону упругости, известному как закон Гука.

Что такое предел пропорциональности?

Представьте, что вы растягиваете резиновую ленту. Сначала она удлиняется прямо пропорционально приложенной силе, и когда вы отпускаете, она полностью возвращается к своей первоначальной длине. Если же растянуть ее слишком сильно, она может деформироваться безвозвратно, растянуться навсегда. Предел пропорциональности – это та максимальная нагрузка, или, точнее, то максимальное напряжение, при котором материал сохраняет прямую линейную зависимость между приложенным усилием и вызванным им удлинением. За этой точкой упругая деформация становится непропорциональной нагрузке, и хотя материал еще может вернуться в исходное состояние (в пределах упругости), его поведение уже не описывается простым линейным законом.

В соответствии с межгосударственным стандартом ГОСТ 1497-2023, предел пропорциональности определяется как напряжение, до которого сохраняется линейная зависимость между растягивающим усилием и удлинением образца с установленным допуском, обычно составляющим 50%. Понимание этого предела критически важно, поскольку в большинстве инженерных расчетов и при проектировании конструкций, детали должны функционировать именно в пределах упругости, чтобы избежать остаточных деформаций и обеспечить долговечность.

Почему предел пропорциональности так важен?

Знание предела пропорциональности необходимо для выбора подходящих материалов в проектировании различных изделий и конструкций. Он напрямую указывает на уровень механической прочности и упругости материала. В реальных условиях многие компоненты работают в циклическом режиме, подвергаясь нагрузкам, которые то прикладываются, то снимаются. Предел пропорциональности позволяет инженерам заранее определить, насколько хорошо материал будет восстанавливать свои первоначальные механические характеристики после снятия нагрузки. Если материал подвергается напряжениям, превышающим его предел пропорциональности, это может привести к необратимым изменениям в структуре, снижению прочности и, в конечном итоге, к выходу из строя. Таким образом, правильный выбор материала, основанный на знании его предела пропорциональности, напрямую влияет на безопасность и работоспособность всей конструкции.

Как определяется предел пропорциональности? Методы испытаний на растяжение

Наиболее распространенным и точным методом определения предела пропорциональности является испытание на растяжение. Этот метод подробно описан в стандарте ГОСТ 1497-2023.

Подготовка образцов. Для испытаний используются стандартизированные образцы двух основных видов: цилиндрические или плоские. Размеры и форма головок образцов подбираются таким образом, чтобы обеспечить их надежное и соосное крепление в захватах испытательной машины, исключая проскальзывание или разрушение в местах крепления. Образцы должны иметь постоянную площадь поперечного сечения в рабочей части, где будет измеряться удлинение. Перед началом испытания необходимо точно измерить начальные геометрические размеры образца (диаметр, толщину, ширину) не менее чем в трех точках, чтобы определить начальную площадь поперечного сечения. Для определения удлинения на рабочую длину образца наносятся специальные метки. В некоторых случаях, когда используется высокоточное электронное оборудование, нанесение меток может быть необязательным.

Используемое оборудование. Для проведения испытаний на растяжение применяется специализированное оборудование. Центральным элементом является разрывная или универсальная испытательная машина, например, установки, предлагаемые компанией Эталон-Профит. Эти машины должны обеспечивать приложении осевого растягивающего усилия и точную регистрацию всех изменений. Важнейшую роль играют измерительные устройства для определения деформации – экстензометры. Такие приборы, как автоматические измерители продольных перемещений (деформаций) серии ИДК-А от Эталон-Профит, позволяют регистрировать малейшие изменения длины образца в процессе нагружения. Высокая точность экстензометров критична для получения достоверных данных, особенно при определении упругих свойств, где деформации очень малы. Кроме того, для подготовки образцов и измерения их размеров до и после испытаний используются измерительные инструменты, такие как штангенциркули и микрометры.

Проведение испытания. После установки образца в захваты испытательной машины и обнуления силоизмерительного устройства, к образцу прикладывается осевое растягивающее усилие. Испытание проводится с контролируемой скоростью. Современные машины позволяют регистрировать зависимость "усилие – удлинение образца" или "напряжение – деформация образца" в виде диаграммы.

Для определения предела пропорциональности используются два основных метода:

• Расчетный метод: Образец нагружается равными ступенями усилия. На каждой ступени измеряется приращение удлинения. Нагружение продолжается до тех пор, пока приращение удлинения для малой ступени нагрузки не превысит среднее значение приращения удлинения (при той же ступени усилия) на величину установленного допуска (например, 50%). Значение предела пропорциональности вычисляется на основе этих измерений.

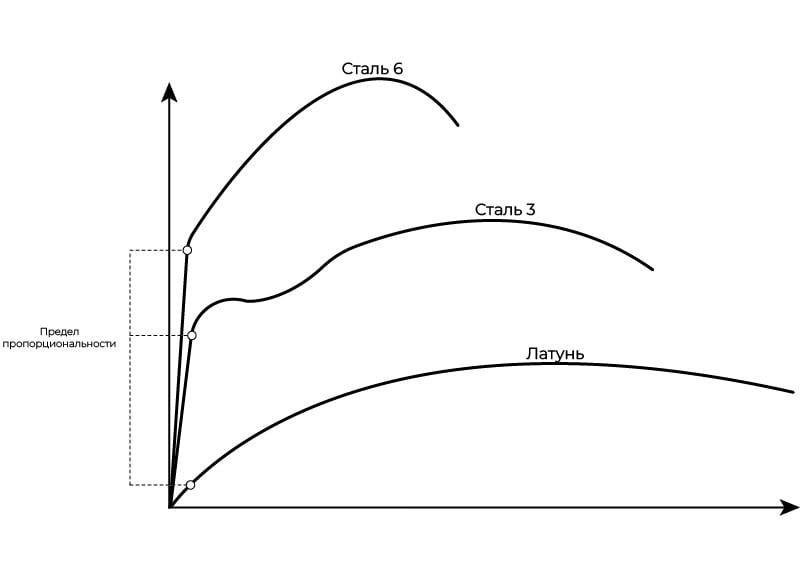

• Графический метод: Строится диаграмма "усилие – удлинение". На ней проводится прямая линия, совпадающая с начальным прямолинейным участком. Затем через начало координат проводится другая прямая, наклон которой определяется установленным допуском. Точка касания этой вспомогательной прямой с диаграммой растяжения указывает на усилие, соответствующее пределу пропорциональности. По этому усилию и начальной площади поперечного сечения образца рассчитывается значение.

Результаты испытаний тщательно документируются в протоколе, который включает информацию о типе образца, использованном оборудовании и условиях проведения испытания, а также о методе и скорости испытания.

ЗАКЛЮЧЕНИЕ

Предел пропорциональности, определяемый в соответствии с ГОСТ 1497-2023 и другими соответствующими стандартами, является незаменимым параметром для инженеров и материаловедов. Он обеспечивает базовое понимание упругого поведения материала, позволяя проектировать долговечные и безопасные конструкции. Благодаря стандартизированным методам испытаний и высокоточному оборудованию, такому как автоматизированные системы измерения деформации от Эталон-Профит, специалисты могут с уверенностью оценивать свойства материалов и принимать обоснованные решения на всех этапах жизненного цикла продукта.
