Предел выносливости (предел усталости)
В мире, где механизмы, конструкции и транспортные средства подвергаются колоссальным нагрузкам, безопасность и надежность выходят на первый план. Большинство аварий и поломок происходит не из-за однократного превышения допустимой нагрузки, а из-за постепенного, скрытого процесса, известного как усталость материала. Это явление, при котором даже самые прочные металлы и сплавы со временем теряют свои свойства под действием повторяющихся нагрузок и в итоге разрушаются. Ключевым понятием в этой области является предел выносливости, также известный как предел усталости.
Что такое усталость материала?
Представьте себе обычную металлическую скрепку. Если согнуть и разогнуть ее один раз, ничего страшного не произойдет. Но если повторять это действие многократно в одном и том же месте, скрепка сломается, причем при усилии, которое было бы совершенно безопасно при однократном приложении. Это и есть усталостное разрушение.
| УСТАЛОСТЬ — это процесс постепенного накопления повреждений в структуре материала под воздействием циклических нагрузок. Эти нагрузки могут быть самыми разными: | |
| Симметричные | Материал попеременно растягивается и сжимается с одинаковой силой (например, вращающийся вал, испытывающий изгиб) |
| Асимметричные | Максимальные и минимальные напряжения в цикле не равны по абсолютному значению |
| Пульсационные (отнулевые) | Нагрузка меняется от нуля до некоторого максимального значения (например, давление в гидросистеме) |
Процесс начинается на микроскопическом уровне, с образования едва заметных трещин в кристаллической решетке металла. С каждым циклом нагрузки эти микротрещины разрастаются, объединяются и ослабляют сечение детали. В конце концов, наступает момент, когда оставшаяся неповрежденной часть уже не может выдерживать нагрузку, и происходит внезапное, хрупкое разрушение. Опасность этого процесса заключается в его скрытности: внешне деталь может выглядеть совершенно целой до самого момента поломки.
Предел выносливости
Предел выносливости — это максимальное напряжение, которое материал может выдерживать в течение неограниченного или очень большого числа циклов нагружения без разрушения. Проще говоря, это та граница, ниже которой материал практически "не устает" и может работать вечно. Если рабочие напряжения в детали не превышают этот предел, она считается надежной с точки зрения усталостной прочности.
Однако не все материалы обладают четко выраженным пределом выносливости. Например, для сталей и чугуна он существует: после определенного количества циклов (обычно 10 миллионов) кривая усталости становится горизонтальной, что означает, что при напряжениях ниже этого уровня разрушение не наступит. А вот для цветных металлов и их сплавов (например, алюминиевых или медных) такой четкой границы нет — они продолжают "уставать" даже при низких нагрузках, хотя и очень медленно. В таких случаях говорят об ограниченном пределе выносливости, указывая базовое число циклов, которое материал должен выдержать (например, 20-100 миллионов).
Что влияет на выносливость материала?
Предел выносливости — это не постоянная величина; на него влияет множество факторов, которые необходимо учитывать при проектировании:
-
Концентраторы напряжений. Любые резкие изменения формы детали — отверстия, канавки, острые углы, резьба — становятся точками, где напряжение концентрируется и может в разы превышать среднее значение по сечению. Именно в этих местах чаще всего и зарождаются усталостные трещины.
-
Состояние поверхности. Царапины, риски от механической обработки и даже шероховатость поверхности снижают предел выносливости, так как являются микроскопическими концентраторами напряжений. И наоборот, полировка и шлифовка поверхности значительно повышают эту характеристику.
-
Размеры изделия. Как правило, с увеличением размеров детали ее предел выносливости снижается. Это связано с большей вероятностью наличия внутренних дефектов в крупногабаритных изделиях.
-
Условия эксплуатации. Высокие или низкие температуры, а также агрессивная среда (например, коррозия) могут значительно ускорять процесс усталостного разрушения и снижать предел выносливости.
Регламентация испытаний: роль ГОСТов
Для обеспечения единства и достоверности результатов испытаний на усталость были разработаны государственные стандарты (ГОСТы), которые регламентируют все аспекты этого процесса.
ГОСТ 25.502-79
«Расчеты и испытания на прочность. Методы механических испытаний металлов. Методы испытаний на усталость». Это основной документ, устанавливающий общие методы испытаний металлов и сплавов на усталость. Он описывает, как проводить испытания при различных видах нагружения (растяжение-сжатие, изгиб, кручение), в том числе при разных температурах и в агрессивных средах. Стандарт определяет, как строить кривые усталости и определять по ним предел выносливости.
ГОСТ 28841-90
«Машины для испытания материалов на усталость. Общие технические требования». Этот стандарт предъявляет требования непосредственно к оборудованию, на котором проводятся испытания. Он регламентирует технические характеристики машин, их точность, максимальные нагрузки и частоты циклов, чтобы обеспечить достоверность и воспроизводимость результатов, полученных в разных лабораториях.
ГОСТ 25.505-85
«Методы механических испытаний металлов. Метод испытаний на малоцикловую усталость при термомеханическом нагружении». Данный стандарт сфокусирован на более сложных условиях, когда материал одновременно подвергается и циклическим нагрузкам, и значительным перепадам температур. Такие условия характерны для деталей турбин, двигателей и теплообменного оборудования. ГОСТ регламентирует методы испытаний на малоцикловую усталость (до 100 000 циклов) при температурах до 1100 °С.
Как проходят испытания на усталость?
Испытания проводятся на специальных динамических (усталостных) машинах. Для испытаний изготавливается серия одинаковых образцов материала (обычно 12-20 штук). Процесс выглядит следующим образом: |
|
1. Первый образец устанавливается в захваты машины и подвергается циклической нагрузке с высоким уровнем максимального напряжения. Машина фиксирует количество циклов до его разрушения. |
|
2. Для следующего образца максимальное напряжение в цикле немного снижают и снова определяют число циклов до разрушения. Оно, естественно, будет больше. |
|
3. Процедуру повторяют с остальными образцами, каждый раз уменьшая нагрузку. |
|
4. По полученным данным (напряжение и число циклов до разрушения) строят график, который называется кривой усталости или кривой Вёлера. На этом графике по вертикальной оси откладывают максимальное напряжение, а по горизонтальной (в логарифмическом масштабе) — число выдержанных циклов. |
Для металлов, имеющих предел выносливости, эта кривая после определенного числа циклов становится горизонтальной. Ордината этого горизонтального участка и есть искомый предел выносливости.
Для моделирования реальных условий эксплуатации испытания часто проводятся в системах температурных испытаний, которые включают камеры охлаждения или муфельные печи для нагрева образца.
Понимание предела выносливости и факторов, на него влияющих, позволяет инженерам создавать более надежные и долговечные конструкции, правильно выбирать материалы и методы их обработки, а в конечном счете — обеспечивать безопасность и предотвращать катастрофические поломки.
Как повысить выносливость материалов?
Борьба с усталостью — одна из ключевых задач инженеров. Существует множество способов повышения предела выносливости деталей:
- Конструкционные методы: плавные переходы сечений, увеличение радиусов скруглений для снижения концентрации напряжений.
- Выбор материала: использование более прочных и чистых сплавов с однородной структурой.
- Технологии упрочнения поверхности: шлифовка, полировка, создание поверхностного наклёпа (например, дробеструйной обработкой), нанесение защитных покрытий.
Для проведения таких испытаний требуется специализированное оборудование, способное моделировать циклические нагрузки. Ассортимент компании «Эталон-Профит» включает необходимое оборудование для решения этих задач:
-
Динамические (усталостные) испытательные машины. Это основное оборудование для имитации циклических нагрузок (растяжение, сжатие, изгиб, кручение). Они позволяют моделировать различные типы циклов напряжений — симметричные, асимметричные и пульсационные (отнулевые) — для построения кривых усталости (кривых Вёлера) и определения предела выносливости.
-
Системы температурных испытаний (термокамеры, криокамеры, печи). Предел выносливости материала зависит от условий эксплуатации, включая температуру. «Эталон-Профит» производит широкий спектр климатического оборудования, такого как высокотемпературные печи СТС и криотермостаты СКС, которые позволяют проводить испытания на усталость в условиях повышенных или пониженных температур. Это особенно важно для деталей, работающих, например, в двигателях или в суровых климатических условиях.
-

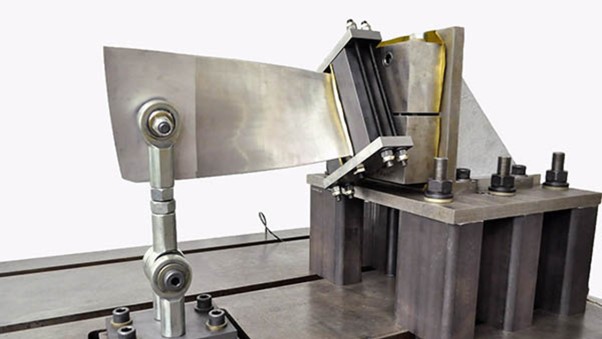

Захваты и приспособления. Для надежной фиксации образцов и корректной передачи циклических нагрузок необходима специализированная оснастка. Компания предлагает разнообразные захваты, которые обеспечивают правильное закрепление образцов в испытательных машинах, что является залогом точности и достоверности результатов.
Таким образом, комплексные решения от «Эталон-Профит» предоставляют лабораториям и производственным предприятиям все необходимые инструменты для проведения испытаний на предел выносливости в соответствии с действующими ГОСТами. Это позволяет точно оценивать прочностные характеристики материалов, обеспечивать надежность и безопасность конечной продукции.
