Прессы вулканизационные испытательные

Современная промышленность и научные исследования активно развиваются, требуя высокоточного и многофункционального оборудования для работы с различными материалами. Среди ключевых установок, применяемых для обработки полимерных и композиционных материалов, а также для проведения их испытаний, особое место занимают вулканизационные прессы.

Что такое вулканизационный пресс и как он устроен?

Вулканизационный пресс – это специализированное оборудование, используемое в резинотехнической и других отраслях промышленности для проведения процесса вулканизации, который повышает прочность, эластичность и долговечность материалов. Оборудование предназначено для формования и вулканизации изделий из резины, резиноасбестовых смесей, термореактивных пластмасс и различных полимеров в условиях заданных значений температуры, нагрузки и времени. Помимо технологических задач, прессы могут использоваться для механических испытаний материалов или готовой продукции.

Конструктивно гидравлические прессы состоят из четырех основных частей:

• Рама. Включает основание, четыре направляющие колонны, гидроцилиндр поршневого типа и нагревательные плиты прессования. Силовой контур машины, воспринимающий усилия гидроцилиндра, состоит из двух траверс, соединенных между собой колоннами.
• Гидравлическая станция. Гидростанция включает бак для гидравлической жидкости (масла), погружной насос (или насосы), гидрораспределители, гидравлическую панель управления, аварийный манометр, контрольный датчик давления и кран ручного разгружения пресса. Прессы повышенной нагрузочной способностью, такие как РКМ-П150, могут оснащаться двухкаскадной гидравлической станцией с двумя насосами высокой и низкой производительности.
• Ограждения. Ограждения состоят из защитных и декоративных панелей, а также смотрового и технологического окна, предназначенного для установки пресс-форм или образцов. Эти панели защищают технику от пыли и грязи, а оператора – от подвижных механизмов и нагретых плит.
• Электрический шкаф (Блок управления). Электрический шкаф включает в себя кнопочную аппаратуру, защитные контакторы и автоматы, блоки питания, силовые элементы, твердотельные реле, терморегуляторы и термопары для управления нагревом. Он также содержит микропроцессорную систему управления и пульт оператора с программным обеспечением.

Принцип действия оборудования

Принцип работы гидравлического вулканизационного пресса основан на использовании гидравлической системы для создания высокого давления. Заготовка материала (например, резиновая смесь) помещается между нагревательными плитами прессования, как правило, внутри пресс-формы. Под действием усилия, создаваемого гидравлической жидкостью в цилиндре, подвижная плита перемещается, сближая части пресс-формы и зажимая ее между плитами. Высокое давление сжатия заставляет материал (например, резиновую смесь) течь и заполнять полость пресс-формы – происходит формование изделия. Затем пресс-форма остается зажатой под давлением в течение определенного времени при заданной температуре, что необходимо для процесса вулканизации или отверждения материала. Тепло к плитам подводится посредством нагревательной среды, чаще всего – электрическим методом. Сочетание давления и тепла обеспечивает эффективное и результативное превращение сырого материала в готовое изделие с улучшенными свойствами.

Для чего нужны и где применяются вулканизационные прессы?

Оборудование находит применение в автомобильной индустрии, на деревообрабатывающих и химических комбинатах, в дорожном и строительном секторах, а также в испытательных лабораториях промышленных предприятий, научно-исследовательских и сертификационных центрах. Разберем подробнее наиболее актуальные сферы работы прессов.

Формование и вулканизация изделий

Это основное назначение, включающее производство изделий из резины, резиноасбестовых смесей, термореактивных пластмасс, изоляции и прочих полимеров. Процесс вулканизации, являющийся завершающим этапом производства резинотехнических изделий, придает материалу требуемые механические свойства, превращая, например, каучук в эластичную резину. Таким методом изготавливают шины, уплотнители, манжеты, сальники, прокладки и множество других формовых изделий, а также посуду, сувениры, игрушки, пластиковую тару.

Производство композиционных материалов

Прессы применяются для формования и вулканизации композитов из древесных и полимерных материалов, включая угле- и стеклопластики, химические клеевые соединения. Они позволяют создавать волокнистые, упрочненные частицами, нано-, слоистые и сэндвич-композиты путем варьирования параметров давления, температуры и времени.

Механические испытания материалов и готовой продукции

Прессы используются для определения механических характеристик и физических свойств материалов и изделий. В рамках своих технических возможностей они задействуются для испытаний в условиях сжатия и сплющивания, а также чистого и поперечного изгиба, вплоть до разрушения или достижения заданных критериев. Это включает испытания строительных материалов, таких как бетонные, газосиликатные и керамические блоки, асфальт, бетон, кирпич, сэндвич-панели, а также испытания на сжатие резины, пластмассы, древесины, металлов, керамики. Методом визуального анализа оцениваются нарушения целостности и изменения структуры.

Научные исследования

Прессы широко применяются в научно-исследовательских институтах и экспериментальных центрах для изучения поведения материалов и разработки новых композиций. Они позволяют изготавливать испытательные образцы для дальнейших исследований.

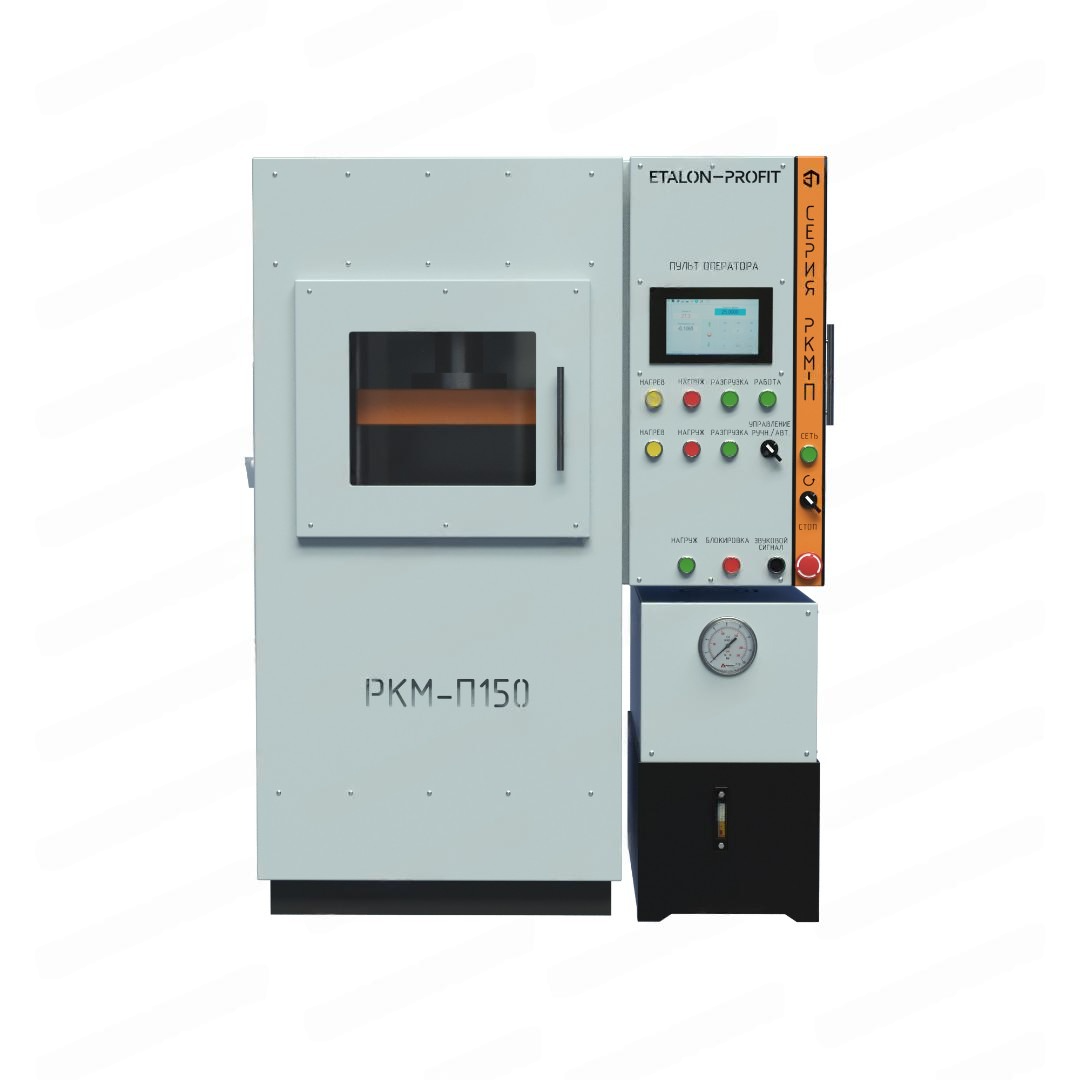

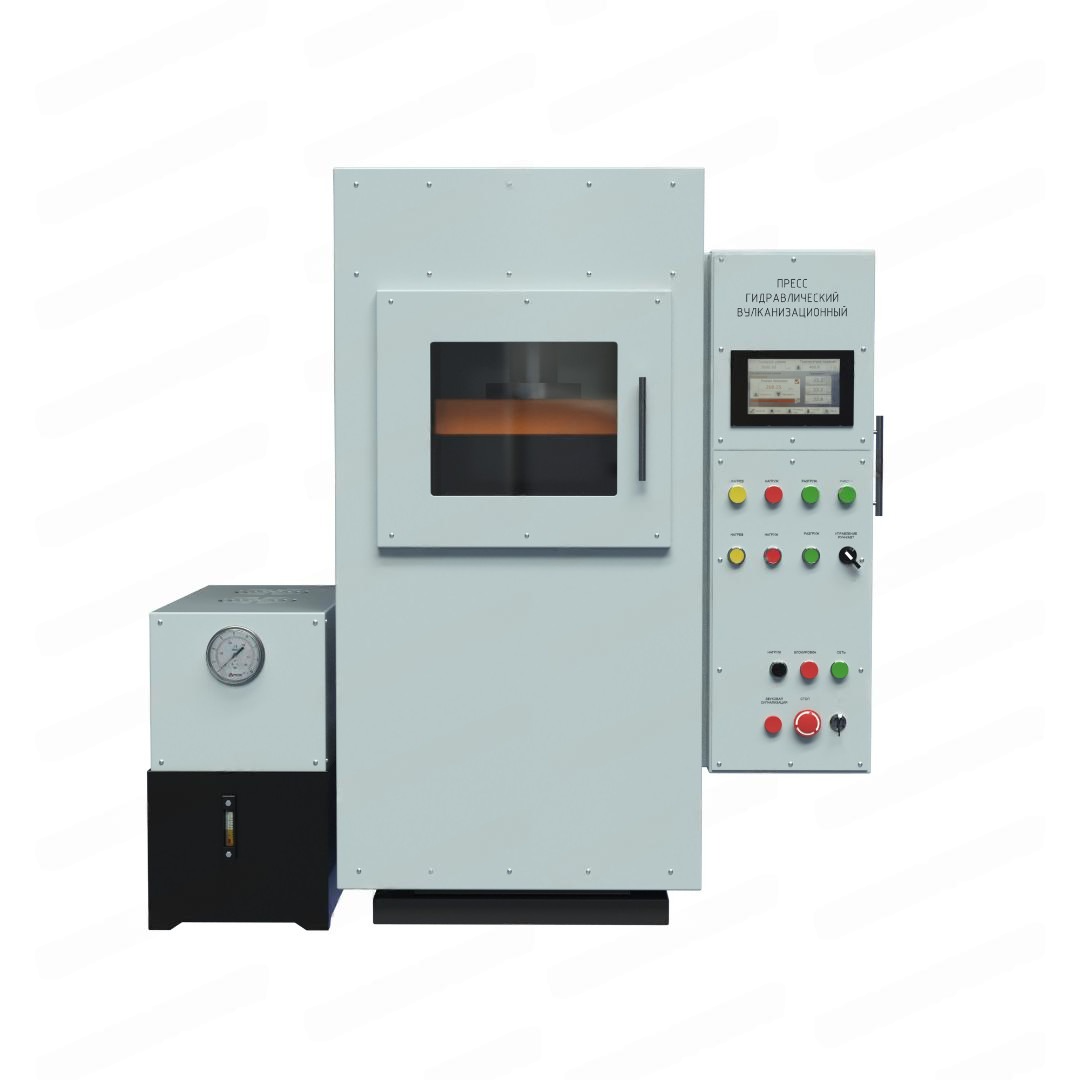

Прессы вулканизационные и испытательные РКМ-П15, 30, 40	Прессы вулканизационные и испытательные РКМ-П50, 65, 100	Прессы вулканизационные и испытательные РКМ-П150

Как выбрать вулканизационный пресс?

Выбор испытательного пресса зависит от конкретных задач и требований производства или лаборатории. При выборе следует обратить внимание на ряд ключевых характеристик:

Усилие сжатия (Номинальная нагрузка)

 - Это главная характеристика пресса, определяющая максимальное усилие, которое он способен создать. Чем больше усилие, тем больших габаритов изделия или образцы можно обрабатывать или испытывать. Пределы регулирования давления прессования также различаются в зависимости от модели.

Размеры нагревательных плит

 - Этот параметр определяет размеры пресс-формы или образцов, которые можно разместить в прессе. Прессы могут поставляться с плитами стандартных габаритных размеров, например, 250×250 мм, 400×400 мм или 600×600 мм. Размеры плит могут быть изменены по согласованию с производителем.

Число этажей между плитами (Число нагревательных плит)

 - От количества рабочих зон или этажей зависит производительность машины. Как правило, прессы оснащаются двумя нагревательными плитами. Количество нагревательных плит может быть увеличено по согласованию с производителем.

Комплектация

Наша компания предлагает различные дополнительные комплектации, которые могут расширить функционал пресса, такие как:

• Дополнительные нагревательные плиты и нагревательные элементы.
• Датчики контроля перемещения подвижной плиты и давления масла в гидросистеме.
• Выводы для подключения систем водяного, воздушного охлаждения или вытяжной вентиляции.
• Вспомогательные или подъемные столы для пресс-форм и образцов.
• Программно-технический комплекс (ПТК) или персональный компьютер с внешним ПО для удаленного управления и обработки результатов.

При необходимости работы с крупногабаритными деталями, прессы могут быть оснащены несколькими гидроцилиндрами. Наличие системы автоматического управления с программируемым логическим контроллером (ПЛК) является важной характеристикой, обеспечивающей автоматизацию процессов.

Другие характеристики и особенности, которые следует учитывать

• Номинальное давление масла в гидросистеме.
• Диапазон хода гидроцилиндра (штока).
• Метод нагрева плит.
• Автоматическое и ручное управление режимами работы.
• Время непрерывной работы и перерывов.
• Общая потребляемая мощность, масса.
• Габаритные размеры и особенности установки.
• Параметры электросети.
• Условия эксплуатации. Включают определенный диапазон температуры и относительной влажности воздуха, а также атмосферного давления.

Прессы от «Эталон-Профит» – эталон функциональности и надежности

Компания «Эталон-Профит» является производителем такого оборудования, предлагая широкую линейку сертифицированных электрогидравлических прессов серии РКМ-П. Эти прессы выпускаются в соответствии с требованиями ГОСТ 11997-89, что подтверждает их соответствие установленным стандартам.

Прессы РКМ-П являются модульными и адаптивными, что позволяет конфигурировать их под конкретные задачи. Они представляют собой универсальные установки с широким диапазоном практического использования и могут применяться как в качестве технологического оборудования на производственных предприятиях, так и в качестве испытательного оборудования в научно-исследовательских лабораториях и центрах.

Основные отличия между различными модификациями и сериями прессов РКМ-П заключаются в их технических характеристиках, в первую очередь в номинальной нагрузке, при этом модельный ряд охватывает диапазон от 150 кН (15 т) до 1500 кН (150 т).

• Номинальное давление масла в гидросистеме составляет 16 МПа (160 кгс/см2) для всех модификаций.

• Стандартная комплектация включает две нагревательные плиты, число которых может быть увеличено до пяти по согласованию.
• Плиты нагреваются электрическим методом с интенсивностью 5 °С/мин в диапазоне рабочих температур от 80 до 250 °С или от 80 до 400 °С. Допускаемая погрешность регулирования температуры составляет не более 5 °С.
• Прессы оснащены микропроцессорной системой управления и пультом оператора с программным обеспечением. Программное обеспечение позволяет работать в ручном, полуавтоматическом и автоматическом режимах, устанавливать параметры прессования (нагрузка, температура, время), контролировать состояние пресса и сохранять результаты в виде таблиц и графиков.
• Прессы соответствуют условиям эксплуатации при температуре окружающей среды от +10 до +35 °С, относительной влажности от 10 до 90 % и атмосферном давлении от 90 до 110 кПа. Время непрерывной работы доходит до 16 часов.
• Конструкция всех прессов включает раму (основание, колонны, гидроцилиндр, плиты прессования), гидравлическую станцию, ограждения и электрошкаф с системой управления.

Программное обеспечение и режимы работы

Важным компонентом современных прессов серии РКМ-П является программное обеспечение (ПО). ПО прессов «Эталон-Профит» условно делится на две составляющие:

Внутреннее ПО – относится к микропроцессорным контроллерам и служит для приема измерительной информации от датчиков (температуры, давления), сигналов от электропривода насоса и конечных/защитных выключателей, характеризующих состояние пресса. Это ПО обрабатывает данные и формирует управляющие воздействия.

Внешнее (Пользовательское) ПО – относится к сенсорному пульту оператора и служит для управления прессом в диалоговом режиме. С его помощью оператор задает параметры и алгоритмы прессования, настраивает датчики, контролирует состояния пресса и защитные функции от неисправностей и поломок, а также отображает результаты прессования и графики.

Программное обеспечение прессов РКМ-П обеспечивает различные режимы работы:

• Ручной режим: Оператор устанавливает температуру, запускает нагрев и вручную управляет нагружением и разгружением пресса.
• Полуавтоматизированный режим: Оператор задает простую одноступенчатую программу прессования, устанавливая нагрузку, температуру, таймер и критерий поведения пресса после завершения процесса.
• Автоматизированный режим: Оператор задает алгоритм программы прессования, который может включать ступенчатый нагрев, управляемое нагружение и разгружение пресса. Для испытаний или формования по заданной программе/методике.

ПО позволяет осуществлять контроль нагружения и нагрева с обратной связью от датчиков. Прессы РКМ-П обеспечивают сохранение результатов испытаний или прессования в виде массивов данных в архиве или таблиц, а также построение графиков, например, нагрузка-время, температура-время. Результаты могут быть сохранены на внешний электронный носитель, такой как flash-накопитель.

Заключение

Вулканизационные испытательные прессы серии РКМ-П от компании «Эталон-Профит» являются высокотехнологичным и универсальным оборудованием, способным решать широкий круг задач – от массового производства резинотехнических изделий и формования композитов до проведения прецизионных механических испытаний материалов и научных исследований. Производимые в России в соответствии с ГОСТ, эти прессы отличаются надежной конструкцией, широким диапазоном технических характеристик, возможностью дополнительной комплектации для адаптации под специфические нужды и современным программным обеспечением, обеспечивающим гибкое управление и автоматизацию процессов.

Компания «Эталон-Профит» предлагает не только само оборудование, но и полный спектр услуг, включая доставку, пуско-наладочные работы, обучение персонала, техническую поддержку, сервисное обслуживание и снабжение запасными комплектующими. Это делает прессы РКМ-П надежным партнером как для производственных предприятий, так и для научно-исследовательских организаций.
