Разрушающий и неразрушающий контроль строительных композитов
Композиционные материалы (композиты) играют решающую роль в строительной отрасли, обеспечивая конструкциям минимальный вес при высокой прочности и долговечности. Композит – это сложносоставной монолитный материал, сформированный из двух или более разнородных компонентов, таких как матрица (связующее) и арматура (каркас, наполнитель), имеющих выраженную границу раздела. Арматура (например, волокна или частицы) принимает на себя основные внешние нагрузки, определяя прочностные характеристики, а матрица объединяет элементы каркаса и обеспечивает взаимодействие фаз.
По своей природе композиты анизотропны (их механические свойства зависят от направления приложения усилия) и неоднородны, что усложняет их анализ и контроль. Для обеспечения безопасности и надежности зданий и сооружений, а также для контроля качества материалов необходимо применять комплексный подход к тестированию.
Контроль качества строительных композитов условно делится на две большие категории: разрушающий контроль (РК), позволяющий получить точные данные о предельных свойствах материала, и неразрушающий контроль (НК), оценивающий состояние материала без нарушения его целостности.
Классификация и особенности композитов
Классификация композиционных материалов (КМ) основана на природе их матрицы:
- Полимерные композиты (ПКМ). Матрицей служат полимерные смолы (например, эпоксидные, фенолоформальдегидные), а арматурой – минеральные или органические волокна (стекло, углерод, арамиды). ПКМ популярны благодаря высокой механической прочности, теплостойкости и легкости.
- Металлические композиты (МКМ). Матрица состоит из металлов (например, алюминия, магния), а арматура — из керамики, волокон бора или углерода.
- Керамические композиты (ККМ). Матрица – керамика, арматура – керамические или металлические компоненты (керметы). ККМ ценятся за термостойкость.
- Цементные композиты (Бетон). К ним относится бетон – один из наиболее распространенных строительных композитов, прочностные характеристики которого определяются силой связи между составляющими на молекулярном уровне.
Выбор методов контроля зависит от типа композита, его структуры, а также характера дефектов, которые необходимо выявить.
Разрушающий контроль (РК): определение предельных свойств
Разрушающий контроль направлен на определение объективных, численных параметров материала и изделия, таких как предел прочности, пластичность, ударная вязкость, при этом образец частично или полностью разрушается.
Основные методы разрушающего контроля
Для композитов, в том числе строительных, широко применяются следующие механические испытания.

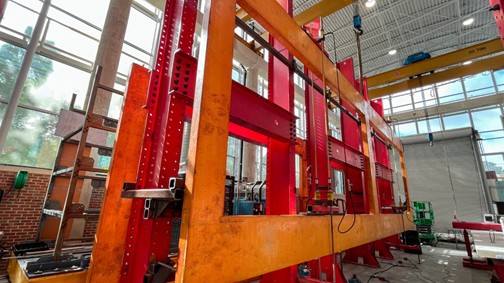

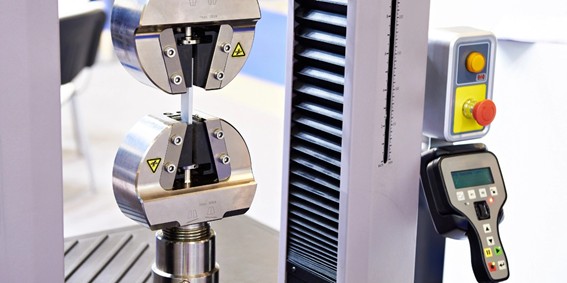

Испытания на растяжениеЭто наиболее распространенный метод определения прочностных характеристик композитов. Суть метода заключается в кратковременном нагружении образца прямоугольного сечения с постоянной скоростью деформирования до полного разрушения. При этом непрерывно регистрируются значения приложенной нагрузки и соответствующей деформации, что позволяет построить диаграмму «напряжение – деформация». Определяемые характеристики. Прочность при растяжении, модуль упругости (Е-модуль) и коэффициент Пуассона. Особенности. Для однонаправленных высокопрочных композитов, особенно углеродных, применяют образцы с усиливающими накладками на концах (длиной 90–100 мм), чтобы предотвратить преждевременное разрушение в зоне захватов. Критически важна соосность приложения нагрузки. ГОСТы. Прочность при растяжении плоских образцов полимерных композитов регламентирует ГОСТ Р 56785—2015. Сущность метода, изложенного в этом стандарте, заключается в растяжении образца с постоянной скоростью нагружения или деформирования до момента разрыва. Стандарт определяет, что прочность при растяжении – это отношение максимальной нагрузки, предшествующей разрушению образца, к начальной площади его поперечного сечения. |
ИСПЫТАНИЯ НА СЖАТИЕЭти испытания более сложны технически, чем растяжение, поскольку необходимо исключить продольный изгиб образца. Для этого применяются специальные приспособления с боковыми направляющими или используются комбинированные методы нагружения. Определяемые характеристики. Предел прочности при сжатии и модуль упругости при сжатии. Особенности. Прочность при сжатии в направлении волокон слоистого материала может быть ниже прочности при растяжении, а типы разрушения при сжатии и растяжении могут сильно отличаться друг от друга. |
ИСПЫТАНИЯ НА ИЗГИБПроводятся трехточечным или четырехточечным методом. Позволяют оценить поведение материала при комбинированном нагружении (растяжение, сжатие и сдвиг). Определяемые характеристики. Предел прочности при изгибе, жесткость и модуль упругости при поперечном изгибе. Особенности. Для полимерных композитов с малым модулем сдвига касательные напряжения могут приводить к искажению плоского сечения и появлению дополнительного прогиба. Результаты чувствительны к геометрическим параметрам образца и скорости деформации. |
Динамические испытания и ударная прочностьОценивают способность материала поглощать энергию при внезапном ударе. Метод «Сжатие после удара». Определяется остаточная прочность при сжатии многослойного материала после того, как он был предварительно поврежден регламентированной энергией удара. ГОСТы. Ударная вязкость металлов определяется ГОСТ 9454-78. Стандарт ГОСТ Р 57715-2017 определяет ударную вязкость полимеров и композитов по методу Изода. |
Испытания на ползучесть и длительную прочностьЭто длительные статические испытания, критически важные для жаропрочных материалов (например, металлических композитов), используемых в условиях высоких температур и постоянных нагрузок. Ползучесть – это медленная, прогрессирующая деформация под действием постоянной механической нагрузки и температуры. ГОСТы. Испытания на длительную прочность металлов регламентирует ГОСТ 10145-81. Сущность метода заключается в доведении образца до разрушения под действием постоянной растягивающей нагрузки при постоянной температуре. Результатом является предел длительной прочности – напряжение, вызывающее разрушение за определенное время (например, 1000 часов). Испытания на ползучесть регламентирует ГОСТ 3248-81. Результатом является предел ползучести — напряжение, при котором скорость деформации не превышает заданной величины за определенный период. |
Оборудование для РАЗРУШАЮЩЕГО КОНТРОЛЯ
Для проведения разрушающих испытаний требуется высокоточное оборудование, способное воспроизводить статические, динамические и температурные нагрузки.
Для статических испытаний (растяжение, сжатие, изгиб) композитов используют универсальные испытательные машины (УИМ) Эталон-Профит. Эти машины предназначены для разрушающего и неразрушающего контроля и позволяют проверять механические свойства материалов (композиты, керамика, бетон) при растяжении, сжатии, изгибе и других видах механических воздействий. Для соответствия требованиям стандартов, УИМ оснащаются специальными захватами и приспособлениями, например, для испытаний на сжатие, сплющивание, а также трехточечный или четырехточечный изгиб.
Для динамических испытаний (ударная вязкость) применяются маятниковые копры Эталон-Профит. Эти устройства предназначены для испытаний материалов по методикам Шарпи и Изода, с различным запасом потенциальной энергии ударного маятника, и могут быть оснащены микропроцессорным управлением.
Для температурных тестов образцов используются системы температурных испытаний (СТИ). Эталон-Профит производит высокотемпературные печи серий СТС и СТС-М (от +200 до +1200 °C) для испытаний металлов и керамики, а также криотермостаты СКС и СКС-М (от -150 до +350 °C) для работы в широком диапазоне температур.
НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ (НК). СОХРАНЕНИЕ ЦЕЛОСТНОСТИ
Неразрушающий контроль (НК) позволяет оценить свойства, выявить дефекты и изменчивость свойств материала непосредственно в изделии без его повреждения, сохраняя работоспособность и целостность объекта. Применение НК особенно актуально для контроля бетона монолитных конструкций, где НК позволяет оценить реальную прочность, в отличие от контрольных образцов.
Основные методы НК и их применение |
|
Ультразвуковой контроль (УЗК) |
Использует высокочастотные звуковые волны для обнаружения внутренних дефектов (пор, трещин, расслоений, непроклея). Эффективен для монолитных полимерных композитов (ПКМ) (частоты 0,5–10 МГц) и для бетона. Однако в композитах ультразвуковые волны распространяются с меньшей скоростью и испытывают большее затухание по сравнению с металлами, что требует специализированных подходов. |
Радиографический контроль (РК) |
Использует рентгеновские или гамма-лучи. Обеспечивает высокую чувствительность к изменениям плотности материала. Эффективен для композитов с углеродными волокнами благодаря хорошему контрасту между волокнами и матрицей, а также используется для бетона. Слабое поглощение рентгеновских лучей неметаллическими материалами может снижать контрастность изображения. |
Термографический (Тепловой) контроль |
Основан на анализе тепловых полей контролируемого объекта. Эффективен для композитов благодаря различию теплофизических характеристик дефектных и бездефектных областей. |
Компьютерная томография (КТ) |
Позволяет построить трехмерный объект на основе послойного исследования и точно определить большинство дефектов, возникающих при производстве и эксплуатации. |
НК-методы оценки прочности цементных композитов (Бетон) |
Для бетона актуальны неразрушающие методы, определяющие прочность без разрушения, такие как использование ультразвука или склерометров (молоток Кашкарова). Новые, пока только прорабатываемые в плане методологии подходы к НК бетонных композитов основаны на молекулярном уровне взаимодействия частиц и контроле прочности через краевой угол смачивания. |
Нормативная база. КЛЮЧЕВЫЕ ГОСТы для композитов
Контроль качества строительных композитов, включая их разрушающие и неразрушающие испытания, строго регламентируется государственными стандартами.
ГОСТ Р 57921-2017. Композиты полимерные. Методы испытаний. Общие требования.
Устанавливает общие требования к методам испытаний полимерных композитов. Стандарт содержит таблицы с описанием методов статических (растяжение, сжатие, сдвиг, изгиб, трещиностойкость) и динамических (ползучесть, усталость, ударная прочность) испытаний слоистых ПКМ, а также методов тестирования «сэндвич»-конструкций и термофизических свойств.
ГОСТ Р 56785-2015. Композиты полимерные. Метод испытания на растяжение плоских образцов.
Регламентирует метод испытания ПКМ, армированных углеродными, борными, органическими и другими высокопрочными волокнами, на растяжение. Определяет прочность при растяжении, модуль упругости, относительное удлинение при разрушении и коэффициент Пуассона.
ЗАКЛЮЧЕНИЕ
Комплексное применение как разрушающих, так и неразрушающих методов, адаптированных под специфику каждого типа композита, является основой для обеспечения долговечности и безопасности современных строительных конструкций.
Представьте себе, что композитный материал – это высокотехнологичный многослойный торт. Разрушающий контроль – это как дегустация, в результате которой мы точно узнаем максимальную прочность каждого слоя и точный предел его разрушения. Неразрушающий контроль – это как рентгеновское сканирование торта, позволяющее увидеть внутренние пустоты, трещины и дефекты, не испортив его, что критически важно, если этот торт уже является частью несущей конструкции. Только совместив эти два подхода, можно быть абсолютно уверенным в качестве и долговечности материала.
