Тестирование стекла (физико-механические свойства)

Специфические свойства стекла объясняются его аморфной структурой – отсутствием упорядоченной кристаллической решетки. При нагревании материал становится вязким, а при охлаждении затвердевает, сохраняя аморфное состояние и принятую форму. Комплекс свойств стекла в твердом состоянии, таких как прочность, твердость и упругость, напрямую зависит от его химического состава.

Давайте разберем ключевые характеристики, которые определяют эксплуатационную пригодность стекла.

ПРОЧНОСТЬ. Сопротивление стекла сжатию находится в высоком интервале (от 500 до 2000 мегапаскалей), но устойчивость к растяжению и изгибу значительно ниже (25–100 мегапаскалей). Именно низкое сопротивление растягивающим напряжениям является основной причиной разрушения. Способы определения прочности регламентируются стандартами для статических нагрузок, которые моделируют изгибающие, растягивающие и сжимающие усилия.

ХРУПКОСТЬ И УДАРНАЯ ПРОЧНОСТЬ. Это свойство связано с энергией, необходимой для разрушения материала. Ударная вязкость обычного стекла не превышает 15–20 миллиджоулей. Для повышения прочности используется закалка – контролируемый термический процесс, который создает сжимающие напряжения на поверхности, увеличивая стойкость к ударам в 5–7 раз.

ТВЕРДОСТЬ. Определяет сопротивляемость материала царапинам и внешним проникновениям. Твердость стекла по шкале Мооса обычно колеблется в диапазоне от 5,5 до 7 условных единиц. Этот параметр важен для выбора технологий обработки, таких как сверление или шлифовка.

УПРУГОСТЬ. Описывает способность материала противостоять деформациям. Главными показателями являются модуль Юнга, сопротивление сдвиговым нагрузкам и коэффициент Пуассона.

Механические испытания листового и безопасного стекла Для обеспечения механической безопасности стеклянных конструкций (например, фасадов высотных зданий или остекления транспорта) проводятся испытания, имитирующие реальные нагрузки, такие как ветровые, снеговые и ударные воздействия.

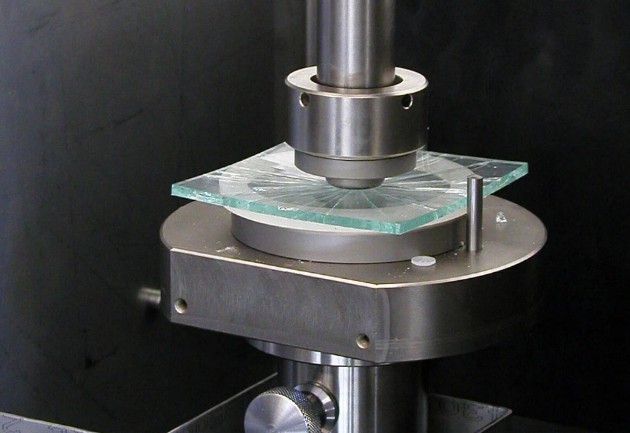

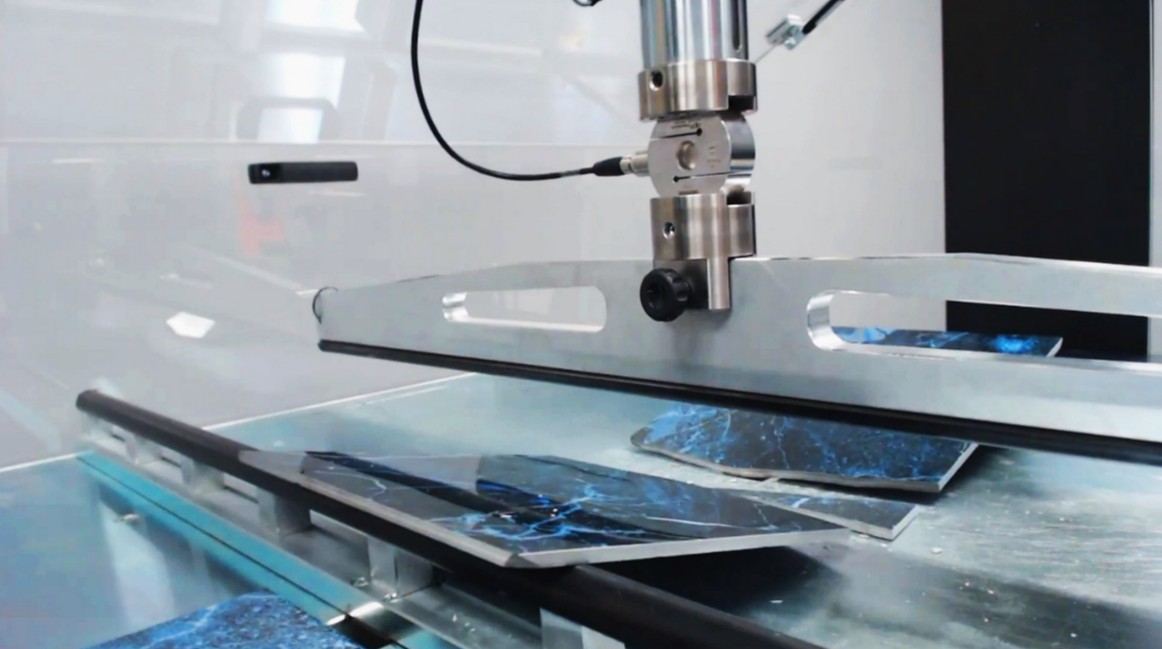

Испытания на изгиб (прочность при поперечном изгибе) Поскольку прочность стекла при растяжении и изгибе значительно ниже, чем при сжатии, определение предела прочности при изгибе является критически важным для проектирования. Для листового стекла, применяемого в строительстве, используются методы, регламентирующие приложение максимального напряжения к образцу: Метод двух коаксиальных колец для поверхностей большой площади. Максимальное напряжение прикладывается к ограниченной круговой области поверхности, что позволяет исключить влияние кромок образца на конечный результат. Метод испытания образца, закрепленного на двух точках. Применяется для определения прочности на изгиб с учетом влияния кромок. Образец для такого тестирования представляет собой широкую полосу стекла. Метод двух коаксиальных колец для малых испытываемых площадей поверхности. Подобно первому методу, здесь максимальное напряжение прикладывается к ограниченной круглой области, исключая кромку. В ходе испытаний часто регистрируется, что разрушение листового стекла под распределенной нагрузкой происходит мгновенно, без проявления пластических деформаций, и начинается в угловой зоне образца.

Испытания на ударную прочность и безопасность Для безопасного остекления, где требуется минимизировать риск травм при разрушении, применяются ударные тесты. Удар мягким телом и металлическим шаром применяется для исследования закаленных стекол, предназначенных для строительства. Сегмент листового стекла при этом устанавливается в специальную раму. Для транспортного остекления измеряется сопротивляемость стекол, укрепленных закалкой или многослойной сборкой (триплекс). Тесты воспроизводят удар макетом головы и стальным шариком. В целях прогнозирования износоустойчивости проводятся скретч-тесты (нанесение царапин для проверки появления трещин через сутки) и гравел-тесты, которые имитируют удары отскочившего от колес гравия. Если в результате удара гравия появляется только скол без трещин, испытание считается успешным.

Тестирование посуды и тары

Для стеклянной посуды, бутылок и банок ключевыми показателями являются ударная прочность, твердость и термическая устойчивость.

• Оценка ударной прочности проводится с использованием маятниковых копров, где удар прикладывается бойком, соединенным со штангой-маятником. При этом регистрируют среднее арифметическое усилие, при котором происходит разрушение.
• Разрушение вертикальным ударом (сбрасыванием) применяется для тестирования посуды. Прочность определяется сбрасыванием изделия с возрастающей высоты (например, от 20 см до 150 см) двумя методами: парашютным (дном вверх) или свободного падения. Партия признается пригодной, если при проверке 13 образцов разрушено не более половины.
• Измерение твердости стеклянной тары и посуды может осуществляться по шкале Мооса посредством нанесения царапин эталонами определенной твердости. Самая высокая твердость (до Н=7) отмечается у силикатного стекла.

Термические испытания и долговечность

Стекло чувствительно к температурным воздействиям, поскольку его прочностные характеристики меняются при охлаждении и нагревании. Причиной разрушения является не само расширение (которое описывается температурным коэффициентом линейного расширения, ТКЛР), а его неравномерность, что приводит к внутреннему температурному градиенту и возникновению напряжений.

Критические точки и разрушение

Каждый тип стекла имеет точку деформации (около 493 °C для обычного стекла), при которой внутренние напряжения ослабевают, и точку отжига (600–700 °C), в диапазоне которой происходит формовка (моллирование).

• Закаленное стекло, хотя и обладает повышенной прочностью к ударам и перепадам температур, чувствительно к локальному нагреву и мгновенно разрушается при нарушении поверхностного слоя.
• Многослойное стекло (триплекс), состоящее из стеклянных слоев и полимерной пленки, чувствительно к неравномерному нагреву, поскольку слои могут расширяться с разной скоростью, вызывая расслоение.
• Химический состав кардинально влияет на термическую стойкость: добавление оксида алюминия или оксида бора повышает теплопроводность, в то время как оксиды свинца и бария, наоборот, снижают ее, делая, например, хрусталь более чувствительным к резким перепадам.

МЕТОДЫ ТЕРМИЧЕСКОГО ТЕСТИРОВАНИЯ

1. Испытания на термостойкость

Образцы, нагретые в муфельной печи, подвергают однократному охлаждению (например, погружением в воду) или многократным циклам нагрева-охлаждения с постепенно увеличивающейся разницей температур. В протоколе регистрируют появление или отсутствие трещин.

2. Испытания на морозостойкость

Проводятся в климатических камерах, где образцы выдерживают при заданных отрицательных температурах (например, минус (40 ± 3) °С в течение 6 часов).

3. Испытания на огнестойкость

Образцы подвергаются тепловым и механическим воздействиям, имитирующим пожар. Определяется предел огнестойкости по времени достижения образцами предельных состояний, например, появления устойчивого пламени на необогреваемой поверхности или возникновения тления в результате проникновения горячих газов через трещины.

4. Испытания на тепло- и влагостойкость

Проводятся в климатической камере для защитных многослойных стекол, обеспечивая заданные контролируемые параметры на протяжении всего цикла.

5. Определение теплопроводности

Имеет решающее значение для архитектуры и энергоэффективности. Для высокопрозрачных материалов, таких как стекло, может использоваться, например, метод измерения теплового потока с защитой, позволяющий тестировать образцы без специальной предварительной обработки.

КЛЮЧЕВЫЕ ГОС. СТАНДАРТЫ (ГОСТы)

Качество и безопасность стеклянной продукции, от посуды до строительных конструкций, строго регламентируются национальными стандартами. Эти документы устанавливают требования к методикам, условиям испытаний и оборудованию.

Прочность на изгиб.

ГОСТ 32281.1-2013, ГОСТ 32281.2-2013, ГОСТ 32281.3-2013, ГОСТ 32281.5-2013.

Стандарты устанавливают основные принципы определения прочности на изгиб монолитного стекла, используемого в строительстве (исключая многослойное стекло и стеклопакеты). Определяют факторы, которые должны быть учтены при проведении испытаний, такие как состояние поверхности, скорость нагружения, температура, влияние старения и окружающей среды.

Твердость.

ГОСТ ISO 9385-2013 относится к определению твердости стекла. Устанавливает технологию тестирования с использованием твердомеров, измеряющих сопротивляемость вдавливанию.

ГОСТ 30698-2014 регламентирует методики исследования закаленных стекол, предназначенных для строительства (безопасное остекление). Прочность проверяется посредством удара металлическим шаром или мягким телом, а сегмент листового стекла при этом закрепляется в специальной раме.

Устойчивость к огню

ГОСТ 33000-2014 — межгосударственный стандарт, устанавливающий метод испытания на огнестойкость. Указывает температурный режим испытания, расположение образцов и критерии огнестойкости.

Многослойные стекла

ГОСТ Р 51136-2008 устанавливает общие технические условия для защитных многослойных стекол (триплекс). Указывает, что испытания на тепло- и влагостойкость должны проводиться в климатической камере, обеспечивающей заданные контролируемые параметры на протяжении всего цикла.

Безопасное стекло

ГОСТ 32565-2013 устанавливает правила исследования безопасных стекол, используемых для остекления наземных транспортных средств. Измеряется сопротивляемость стекол, укрепленных закалкой или многослойной сборкой, воспроизводится удар макетом головы и стальным шариком.

ГОСТ 32564.1-2013 Регламентирует технологию исследования устойчивости безопасного стекла, используемого в остеклении конструкций, предотвращающих доступ, к удару металлическим шаром массой более 4 кг.

Общее

ГОСТ 33002-2014 регламентирует методики испытаний всех видов стекол для оценки характера разрушений. Используется для изучения разбитых образцов с помощью молотка с бойком определенного веса.

ГОСТ 28840-90 устанавливает общие технические требования к машинам, предназначенным для испытания материалов на растяжение, сжатие и изгиб при статических режимах нагружения. Фактически это базовый стандарт для универсальных испытательных машин, обеспечивающий унификацию методов тестирования прочности и сопоставимость результатов между различными лабораториями.

ОБОРУДОВАНИЕ ДЛЯ ВЫСОКОТОЧНОГО ТЕСТИРОВАНИЯ СТЕКЛА

Для проведения всех вышеперечисленных испытаний, моделирующих статические, динамические и температурные нагрузки, требуется высокоточное специализированное оборудование.

Использование такого специализированного оборудования позволяет не просто подтвердить соответствие стандартам, но и спрогнозировать, как стекло поведет себя при критических механических или термических нагрузках в реальных эксплуатационных условиях.
