Условный предел текучести

Представьте себе резиновую ленту. Если вы слегка ее растянете, а затем отпустите, она вернется к своей первоначальной форме. Это упругая деформация: материал изменяет форму под нагрузкой, но затем полностью восстанавливается. Теперь представьте, что вы растягиваете ленту очень сильно. В какой-то момент она деформируется так, что уже не сможет полностью вернуться в исходное состояние и останется растянутой. Это пластическая деформация: изменение формы становится постоянным.

Условный предел текучести — это та величина напряжения, при которой материал начинает проявлять заметную, но постоянную пластическую деформацию без увеличения приложенной нагрузки. Иными словами, это своего рода граница между упругим и пластическим поведением материала. Почему "условный"? Потому что для многих материалов, особенно твердых и хрупких, нет четко выраженной "площадки текучести" на диаграмме растяжения, где нагрузка остается постоянной, а деформация продолжает расти. В таких случаях для практических целей устанавливается условное значение, соответствующее определенному малому остаточному удлинению, например, 0,2%. Это позволяет стандартизировать методики испытаний и сравнивать различные материалы.

Понимание этой границы является фундаментом для конструирования надежных изделий. Оно определяет, насколько сильно можно нагрузить деталь, прежде чем она необратимо изменит свою форму и потеряет функциональность.

Почему условный предел текучести так важен?

При проектировании любых конструкций, будь то здание, автомобиль или самолет, инженеры должны гарантировать, что используемые материалы выдержат эксплуатационные нагрузки без необратимых деформаций. Если материал превысит свой предел текучести, он начнет "течь", то есть пластически деформироваться, что может привести к изменению геометрии детали, появлению трещин и, в конечном итоге, к разрушению. Точное определение условного предела текучести позволяет проектировать детали с достаточным запасом прочности, избегая катастрофических последствий.

Понимание предела текучести также позволяет инженерам выбирать материалы оптимальной прочности. Нет необходимости использовать избыточно прочные и, как правило, более дорогие материалы там, где достаточно менее прочных, но при этом безопасных вариантов. Это ведет к сокращению расхода материала, уменьшению массы конструкций (что критично, например, в авиастроении и автомобилестроении) и, как следствие, к снижению производственных затрат.

Важно понимать, что для каждой конкретной задачи требуется материал с определенным набором свойств. Например, для деталей, которые должны выдерживать высокие динамические нагрузки без остаточных деформаций, выбирают материалы с высоким пределом текучести. Для тех, что должны деформироваться пластически, например, при штамповке, важна контролируемая текучесть. Ошибки в выборе материала, основанные на неверном определении предела текучести, могут привести к неработоспособности продукта или даже к авариям.

Как определяется условный предел текучести? Методы испытаний

Определение условного предела текучести проводится в специализированных лабораториях с использованием высокоточного оборудования, способного прикладывать и измерять контролируемые нагрузки. Основной метод — испытание на растяжение.

Подготовка образцов

Для проведения испытаний используются специально подготовленные образцы материала. Они могут быть цилиндрической или плоской формы, их размеры и форма головок (концов) строго регламентируются стандартами и подбираются под конкретный тип захватов испытательной машины. Крайне важно, чтобы процесс изготовления образцов не изменял структуру и свойства самого материала, подлежащего испытанию.

Испытательное оборудование

Центральным элементом для определения условного предела текучести являются универсальные испытательные машины. Эти высокоточные приборы, такие как машины серий РКМ, НИМ и X-PRO от компании «Эталон-Профит», предназначены для проверки механических свойств материалов при различных видах нагружения, включая растяжение, сжатие и изгиб.

Для надежной фиксации образцов в испытательных машинах используются специальные захваты и приспособления. Компания «Эталон-Профит» предлагает широкий ассортимент такой оснастки.

Важным дополнением к испытательным машинам являются системы температурных испытаний, предлагаемые «Эталон-Профит», такие как серии СТС, СКС, СКС-М, СНИ-П, FT. Эти системы включают термокамеры для нагрева, криостаты для охлаждения и универсальные криотермостаты, позволяющие проводить испытания в широком диапазоне температур, от глубокого холода (до -150 °C) до высоких температур (до +1200 °C). Это критически важно, поскольку механические свойства материалов значительно изменяются при экстремальных температурах.

Для измерения точных линейных размеров образцов используются штангенциркули, микрометры, а для определения условного предела текучести применяются тензометры и экстензометры.

Процесс испытания

Подготовленный образец тщательно фиксируется в захватах испытательной машины таким образом, чтобы его продольная ось была строго выровнена с осью приложения нагрузки. Затем к образцу плавно прикладывается растягивающая нагрузка. Скорость нагружения контролируется и поддерживается на определенном уровне.

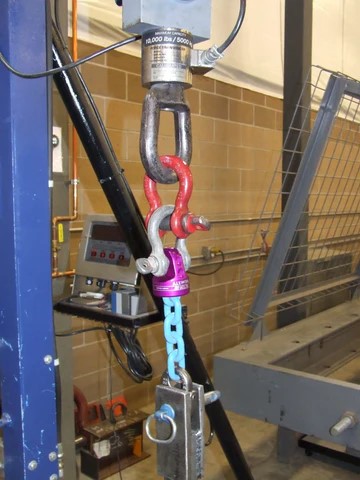

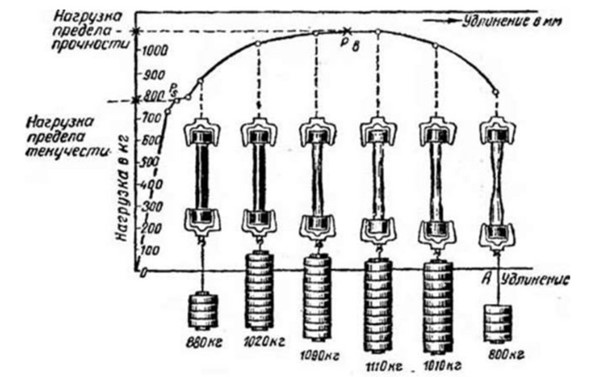

Для определения условного предела текучести, особенно когда отсутствует явно выраженная площадка текучести, используется следующая методика: на образец устанавливается тензометр, когда нагрузка достигает не более 10% от ожидаемого предела текучести. Далее к образцу последовательно прикладываются нагрузки, чередующиеся с кратковременными разгрузками, с выдержкой под нагрузкой в течение 10-12 секунд. Начиная с 70-80% от ожидаемого предела текучести, после каждой разгрузки измеряется остаточное удлинение образца. Испытание продолжается до тех пор, пока остаточное удлинение не превысит заданную стандартом величину. Значение усилия в этот момент и принимается за условный предел текучести. Результаты испытания могут быть также получены и зарегистрированы с помощью самопишущих устройств испытательной машины, которые строят диаграмму "напряжение-деформация".

После разрушения образца полученные числовые значения обрабатываются с использованием специальных формул, а все результаты заносятся в протокол испытаний.

Соответствие стандартам (ГОСТ)

В России методы испытаний материалов и требования к испытательному оборудованию строго регламентируются ГОСТами. Эти стандарты обеспечивают унификацию, сопоставимость результатов между различными лабораториями и гарантируют качество и безопасность материалов.

ГОСТ 1497-84 "Металлы. Методы испытаний на растяжение". Этот стандарт устанавливает методы статических испытаний на растяжение для черных и цветных металлов и изделий из них при комнатной температуре (20°C). Он определяет общие требования к проведению испытаний, правила выбора и изготовления образцов, их размеры, а также методы измерения и оценки полученных результатов. Благодаря этому ГОСТу можно определить такие важные механические характеристики, как предел пропорциональности, модуль упругости, предел текучести (включая условный), временное сопротивление, относительное удлинение и относительное сужение. Этот стандарт является базовым для оценки прочности металлов в нормальных условиях.

ГОСТ 28840-90 "Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования". Этот стандарт распространяется на различные типы испытательных машин, используемых для определения механических свойств материалов при статических нагрузках. Он классифицирует машины на разрывные (для растяжения), испытательные прессы (для сжатия) и универсальные (для растяжения, сжатия и изгиба). ГОСТ 28840-90 подробно описывает требования к техническим характеристикам этих машин, их метрологическому обеспечению и возможности установки дополнительного оборудования, например, термокриокамер для испытаний в экстремальных условиях. Именно соответствие оборудования этому ГОСТу гарантирует его точность и надежность при проведении испытаний на предел текучести.

ГОСТ 9651-84 "Металлы. Методы испытаний на растяжение при повышенных температурах". Этот стандарт устанавливает методы статических испытаний на растяжение для черных и цветных металлов и их сплавов при температурах от 35°C до 1200°C. Он не распространяется на проволоку и трубы. Данный ГОСТ имеет решающее значение для оценки поведения материалов, работающих в условиях высоких температур, таких как детали турбин, промышленных печей или компонентов ядерных реакторов. Он позволяет определить, как температура влияет на физический и условный предел текучести, временное сопротивление, а также показатели удлинения и сужения после разрыва. Для таких испытаний требуется специализированное оборудование, включая универсальные испытательные машины, термокамеры и точные термопары для контроля температуры.

ГОСТ 10145-81 "Металлы. Метод испытания на длительную прочность". Хотя этот стандарт напрямую не регулирует условный предел текучести, он тесно связан с оценкой механических свойств металлов при повышенных температурах и длительных нагрузках. Он устанавливает метод испытания черных и цветных металлов и сплавов на длительную прочность при температурах до 1200°C. Длительная прочность — это напряжение, которое материал способен выдержать без разрушения в течение заданного времени при определенной температуре. Испытания на длительную прочность схожи с испытаниями на ползучесть и важны для понимания поведения материалов в условиях продолжительных нагрузок и температурных воздействий, что дополняет данные, полученные при определении предела текучести. Для этих испытаний также требуются специальные захваты, соответствующие форме головок образцов, и машины, способные поддерживать заданные температуру и нагрузку.

ЗАКЛЮЧЕНИЕ

Условный предел текучести — это не просто числовая характеристика; это важнейший показатель надежности и безопасности материалов. Точное его определение, подкрепленное строгим соблюдением государственных и международных стандартов, позволяет инженерам создавать долговечные и безопасные конструкции. От железнодорожных путей до космических аппаратов, от элементов зданий до медицинских имплантов — везде, где материал подвергается нагрузкам, знание условного предела текучести становится залогом успеха.
