ВРЕМЕННОЕ СОПРОТИВЛЕНИЕ РАЗРЫВУ РАЗЛИЧНЫХ МАТЕРИАЛОВ
В инженерной сфере, где каждая конструкция — от высотного здания до микроскопической детали двигателя — должна гарантировать безопасность и долговечность, существует одно ключевое понятие, определяющее надежность, — это временное сопротивление разрыву. Эту величину, которую часто называют пределом прочности, можно считать критической точкой, или максимально допустимой нагрузкой, которую материал способен выдержать перед тем, как произойдет его необратимое разрушение. Понимание и точное измерение этой характеристики является фундаментальной задачей материаловедения и ключевым этапом в проектировании любых надежных механизмов.
Что такое временное сопротивление?
Временное сопротивление разрыву — это, по сути, максимальное механическое напряжение, которое возникает в материале в момент его разрушения в результате приложения растягивающего усилия. Это не просто условная цифра, а числовое значение, которое рассчитывается исходя из наибольшего усилия, вызвавшего разрыв образца, и его первоначальной площади поперечного сечения.
Хотя в повседневной инженерной практике часто используется термин «предел прочности», в официальной нормативно-технической документации и стандартах принято использовать именно выражение «временное сопротивление».
Способность материала сопротивляться деформации и полному разрушению является его главной прочностной характеристикой. Изделие или конструкция будут функционировать нормально, пока приложенная нагрузка остается ниже этого предела. Как только нагрузка превысит максимальное значение, которое способен выдержать материал, произойдет разрушение.
Прочность металлов и факторы влияния
Временное сопротивление является наиболее важным показателем, когда речь идет о металлах, особенно о стали, которая является основой большинства современных конструкций. Способность стали выдерживать нагрузку зависит от множества факторов, начиная от химического состава, полученного в процессе плавки, и заканчивая последующей технологической обработкой.
Изменение процентного содержания химических элементов, таких как углерод, может увеличить прочность и твердость стали. Введение марганца влияет на ковкость и свариваемость, а кремний — на закаливаемость. Для придания металлу специфических свойств, необходимых для конкретных изделий, применяются различные методы: закалка, отпуск, отжиг, легирующие добавки и изменение технологии прокатки.
Например, в зависимости от своих характеристик, сталь классифицируется на семь классов: от первого класса с относительно низким пределом прочности (225 МПа) до классов с высоким временным сопротивлением (440–735 МПа).
Временным сопротивлением разрыву обладают не только черные, но и цветные металлы. При проектировании любой конструкции из металла, будь то отдельный узел или целая деталь механизма, расчет этого показателя занимает важнейшее место, поскольку от него напрямую зависит работоспособность и безопасность всей системы.
Сущность испытания на растяжение

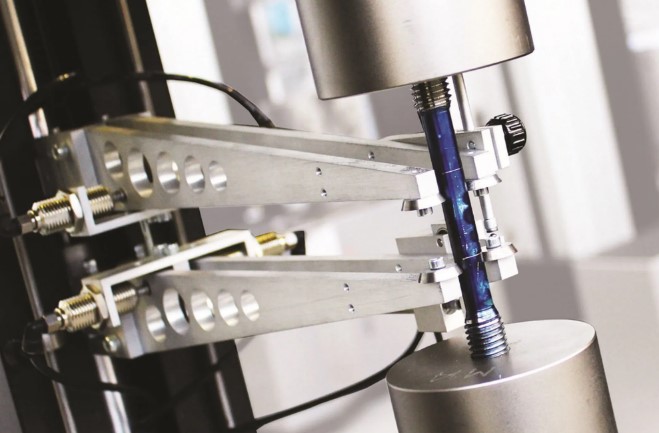

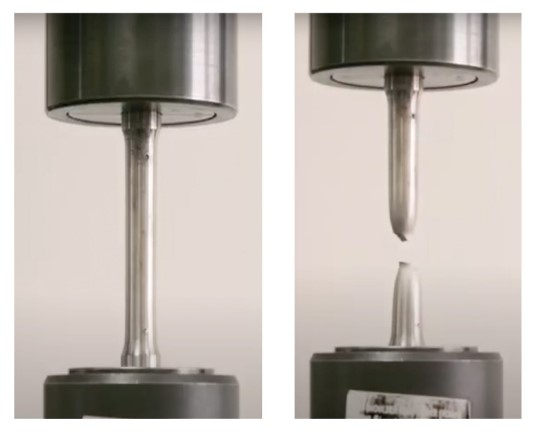

Чтобы определить временное сопротивление, используется метод статического испытания на растяжение. Это базовый и самый распространенный вид механических испытаний, при котором образец материала растягивается до полного разрушения.

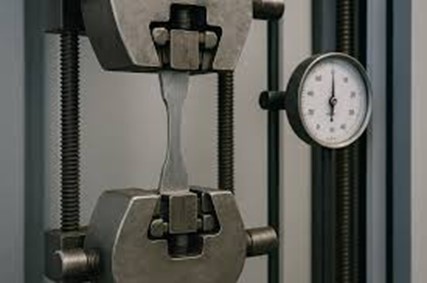

Процесс испытания проводится на универсальных испытательных машинах, которые обеспечивают контролируемое и плавное увеличение растягивающего усилия. Образец, как правило, цилиндрический или плоский (например, полоска тонкого листа), надежно закрепляется в захватах машины. Усилие плавно нарастает, и машина непрерывно регистрирует нагрузку и деформацию образца.
Во время этого процесса измеряются не только предел прочности (временное сопротивление), но и ряд других ключевых механических характеристик:
1. Предел текучести – это напряжение, при котором заканчивается упругая деформация и начинается пластическая, или остаточная, деформация. Чем ниже предел текучести, тем меньшие нагрузки допускаются для безопасной эксплуатации детали.
2. Относительное удлинение – характеристика, определяющая, насколько материал способен пластически деформироваться (растягиваться) до разрыва.
3. Относительное сужение – показатель пластичности, который определяет, насколько уменьшается площадь поперечного сечения образца в месте будущего разрыва (образование «шейки») относительно его первоначального размера.
Эти характеристики, полученные при растяжении, позволяют инженерам оценить не только прочность материала, но и его пластичность. Чем выше относительное удлинение и сужение, тем более пластичен материал.
Влияние температуры: испытания в экстремальных условиях
Временное сопротивление материала не является константой; оно сильно зависит от температуры, при которой эксплуатируется деталь.
Многие современные конструкции — лопатки турбин самолетов, котлы электростанций, оборудование металлургических и нефтеперерабатывающих заводов — работают в условиях сильного нагрева. Рост температуры может существенно изменить физико-механические свойства металлов, понижая предел текучести и ускоряя потерю прочности. Для прогнозирования ресурса и безопасности оборудования в этих условиях критически важно провести испытания на растяжение нагретых образцов.
Металлические конструкции, работающие в северных регионах, криогенной технике или космосе, подвергаются воздействию низких температур. Охлаждение может снизить характеристики пластичности, делая пластичные материалы более хрупкими. Тестирование на растяжение при пониженных температурах позволяет оценить способность металла выдерживать нагрузку в суровых климатических условиях.
Нормативное регулирование: ГОСТы прочности
Проведение испытаний на временное сопротивление, растяжение и другие механические свойства материалов регламентируется жесткими государственными стандартами. Эти документы обеспечивают унификацию методов и сопоставимость результатов между разными лабораториями.
Для оценки временного сопротивления разрыву металлов применяются следующие ключевые ГОСТы, охватывающие различные температурные режимы.
ГОСТ 1497-84. «Металлы. Методы испытаний на растяжение» |
Это основной документ, устанавливающий, как проводить статические испытания металлов на растяжение, чтобы определить их механические свойства, такие как предел прочности (временное сопротивление), предел текучести, относительное удлинение и сужение, при нормальной комнатной температуре (20 °C). Регламентирует общие требования к процедуре, изготовлению и размерам образцов. |
ГОСТ 9651-84. «Металлы. Методы испытаний на растяжение при повышенных температурах» |
Этот стандарт описывает методику тестирования черных и цветных металлов, которые работают в горячих условиях, в температурном диапазоне от 35 до 1200 °C. Регламентирует методы определения временного сопротивления, пределов текучести, относительного удлинения и сужения в условиях, когда нагрев может значительно ухудшить механические свойства материала. |
ГОСТ 11150-84. «Металлы. Методы испытания на растяжение при пониженных температурах» |
Стандарт устанавливает, как испытывать металлы на растяжение при температурах от 0 до -100 °C. Это критически важно для оценки надежности материалов, эксплуатируемых в очень холодных условиях. Регламентирует методы определения тех же механических свойств (временного сопротивления, предела текучести и др.), но при отрицательных температурах. |
Кроме того, оборудование, на котором проводятся эти испытания, должно соответствовать общим техническим требованиям, изложенным в ГОСТ 28840-90, который классифицирует машины для испытаний на растяжение, сжатие и изгиб.
Оборудование для статических испытаний прочности
Для точного измерения временного сопротивления и других характеристик прочности необходимы высокоточные универсальные испытательные машины. Эти машины обеспечивают контролируемое статическое нагружение, позволяя прикладывать растягивающую или сжимающую силу и измерять деформацию.
Компания Эталон-Профит производит оборудование для всех видов статических испытаний, включая определение временного сопротивления разрыву.
Универсальные испытательные машины (УИМ)
Основной инструмент для проведения испытаний на растяжение. УИМ обеспечивают приложение статической силы и измерение соответствующих значений деформации. В ассортименте Эталон-Профит представлены машины различных конфигураций, таких как одноколонные, двухколонные и четырехколонные исполнения, которые подходят для тестирования широкого спектра материалов, включая черные и цветные металлы, пластмассы и композиты. Например, ультрасовременные разрывные установки серии X-PRO или прецизионные машины серии РКМ предназначены для исследования механических свойств твердых материалов, включая прочность при растяжении и сжатии.
Для длинных или крупногабаритных образцов, а также для материалов, требующих растяжения в горизонтальной плоскости, Эталон-Профит предлагает горизонтальные разрывные испытательные машины.
Системы температурных испытаний (СТИ)
Поскольку температура кардинально влияет на временное сопротивление, для испытаний по ГОСТ 9651 и ГОСТ 11150 необходимо использовать СТИ, которые интегрируются в УИМ.
1. Для повышенных температур – применяются высокотемпературные электрические печи серии СТС и СТС-М, которые обеспечивают нагрев образца. Эти системы используются для испытаний металлов и керамики в условиях высокотемпературного нагрева.
2. Для пониженных температур – используются универсальные криотермостаты серии СКС и СКС-М, способные создавать низкие температуры с помощью жидкого азота или фреоновых систем.
