Разработана конструкция измерителя ИДК для контроля удлинения испытываемых образцов в температурной камере СКС

Уважаемые клиенты! Приветствуем Вас на нашем сайте в новостном разделе!

В связи с появлением новых требований к выпускаемой продукции в настоящее время все чаще возникает необходимость проведения механических испытаний с измерением удлинения рабочего участка испытываемого образца в температурной камере при повышенных и пониженных температурах. Так наша компания заключила договор с компанией ОАО «Москабельмет» на поставку прецизионной испытательной машины РКМ 10.2 svo укомплектованной оснасткой, приспособлениями и захватами, температурной камерой СКС и измерителем перемещений (деформаций) ИДК Д.

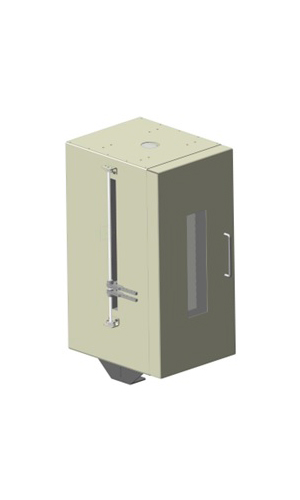

В соответствии с требованиями Технического задания Клиента необходимо было совместно разработать такие конструкции измерителя деформаций и температурной камеры, которые позволили бы контролировать удлинение испытываемого образца с высоким удлинением, то есть проводить механические испытания резины (ГОСТ 270-75) внутри камеры при работе в условиях пониженных температур до -40 °С. И это нам удалось! Конструкторский отдел Эталон-Профит взял за основу имеющиеся разработки измерителя перемещений (деформаций) серии ИДК, утвержденного в установленном порядке в Госреестре средств измерений РФ, и систему температурных испытаний СКС. Специально была продумана концепция изменения конструкций указанных систем и спроектированы специальные съемные кронштейны для измерителя ИДК, позволяющие использовать его в температурной камере и при работе в нормальных условиях без конструктивных противоречий с Описанием типа. Температурная камера также претерпела конструктивные изменения в виде появления продольного отверстия специальной формы, вдоль которого при испытаниях образцов происходит перемещение усов измерителя и слежение за метками рабочего участка испытываемого образца.

В итоге были успешно проведены контрольные выходные испытания оборудования, показавшие его работоспособность, эффективность при сохранении точностей показателей метрологических и технических характеристик. Оборудование было отправлено Клиенту и после успешного завершения пуско-наладочных работ, обучения и инструктажа персонала лаборатории запущено в эксплуатацию и поставлено на договорное гарантийное обслуживание.
